Arduino模拟NFC 门禁识别

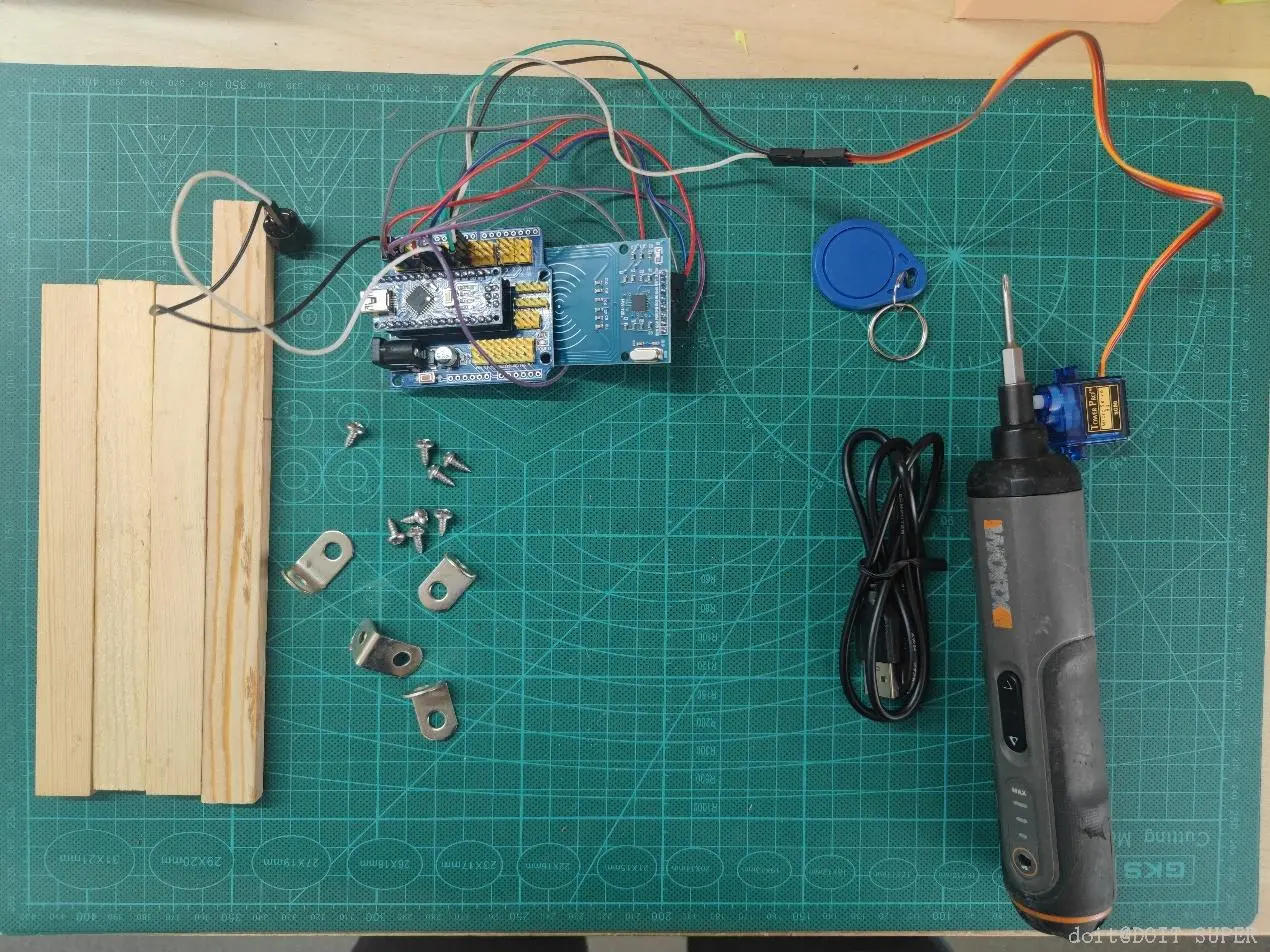

以上是需要简单准备的主要材料及其工具。部分常见材料不再一一赘述。

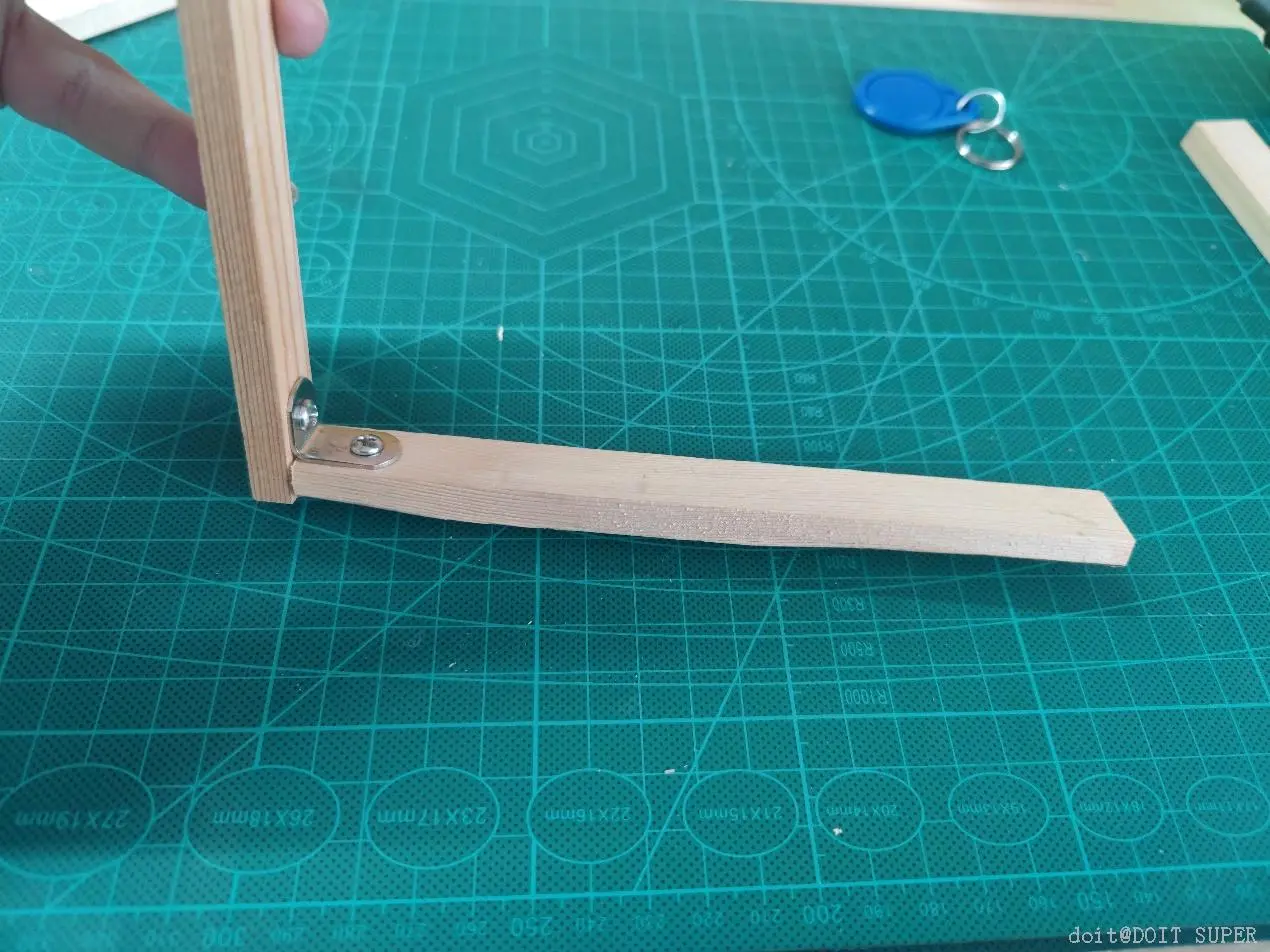

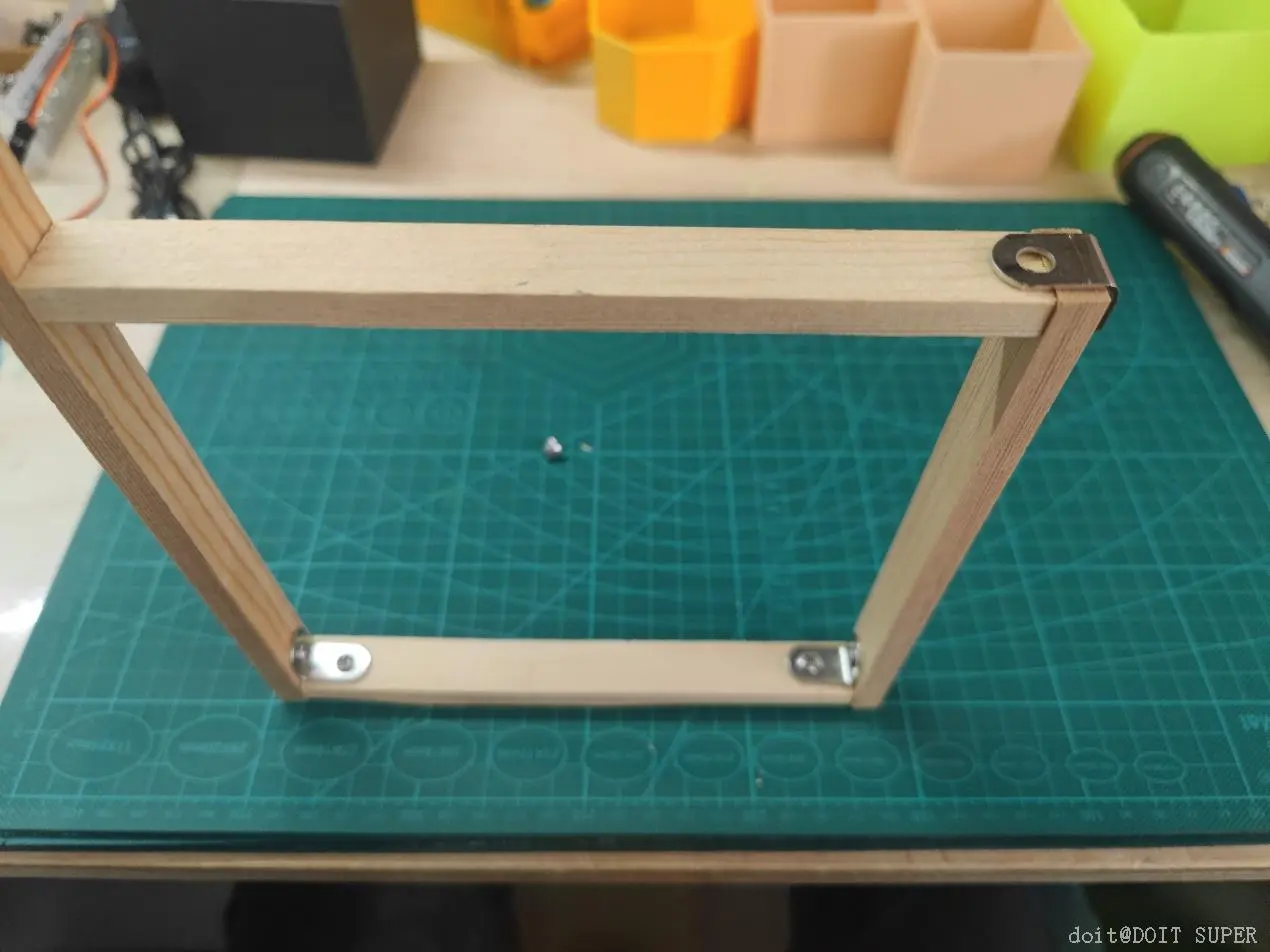

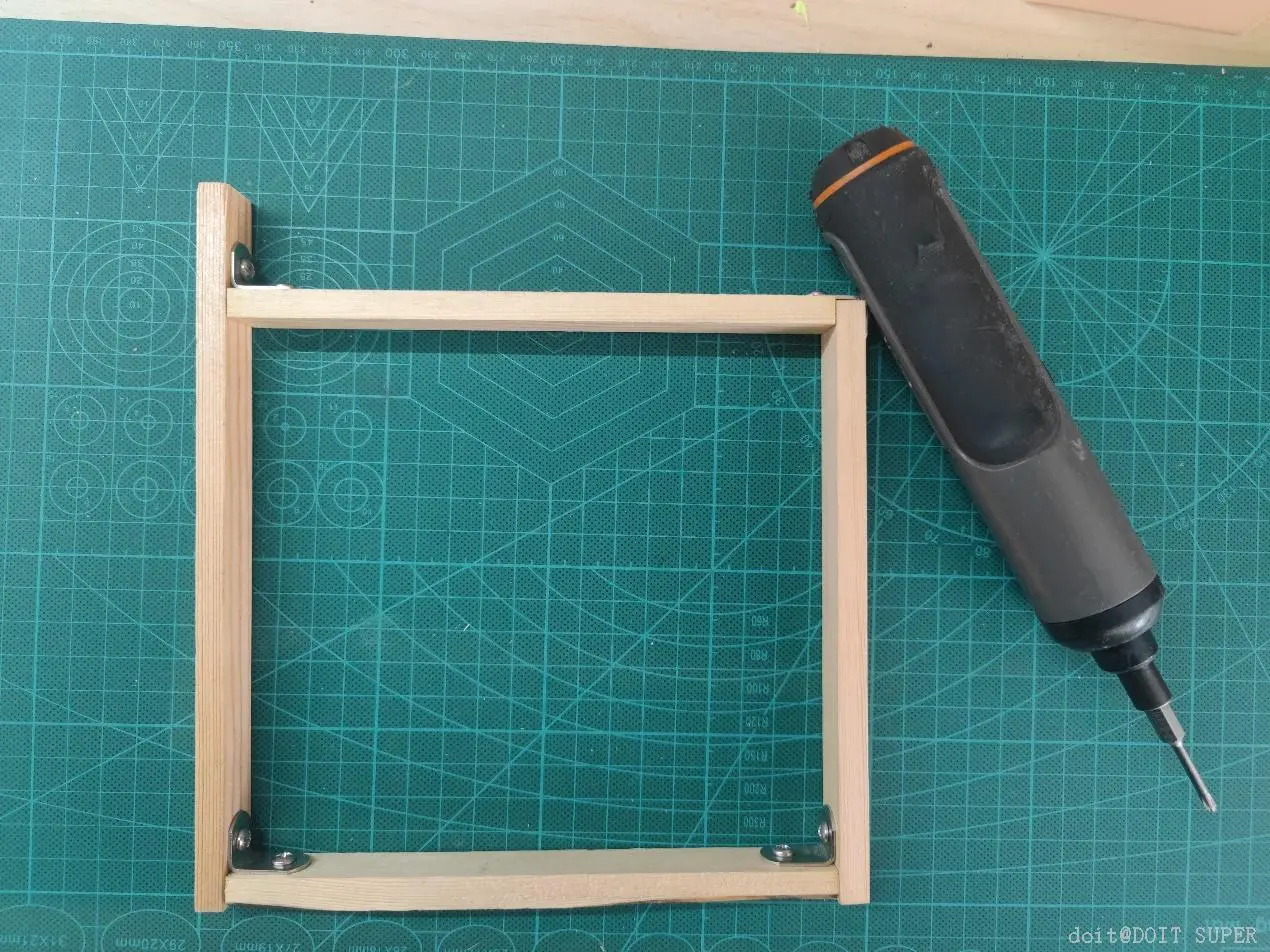

使用L型角码与自攻丝，实现门框的固定。

注意，此步骤仅仅作为展示，大家完全可以根据自己的喜好进行样品门的制作。

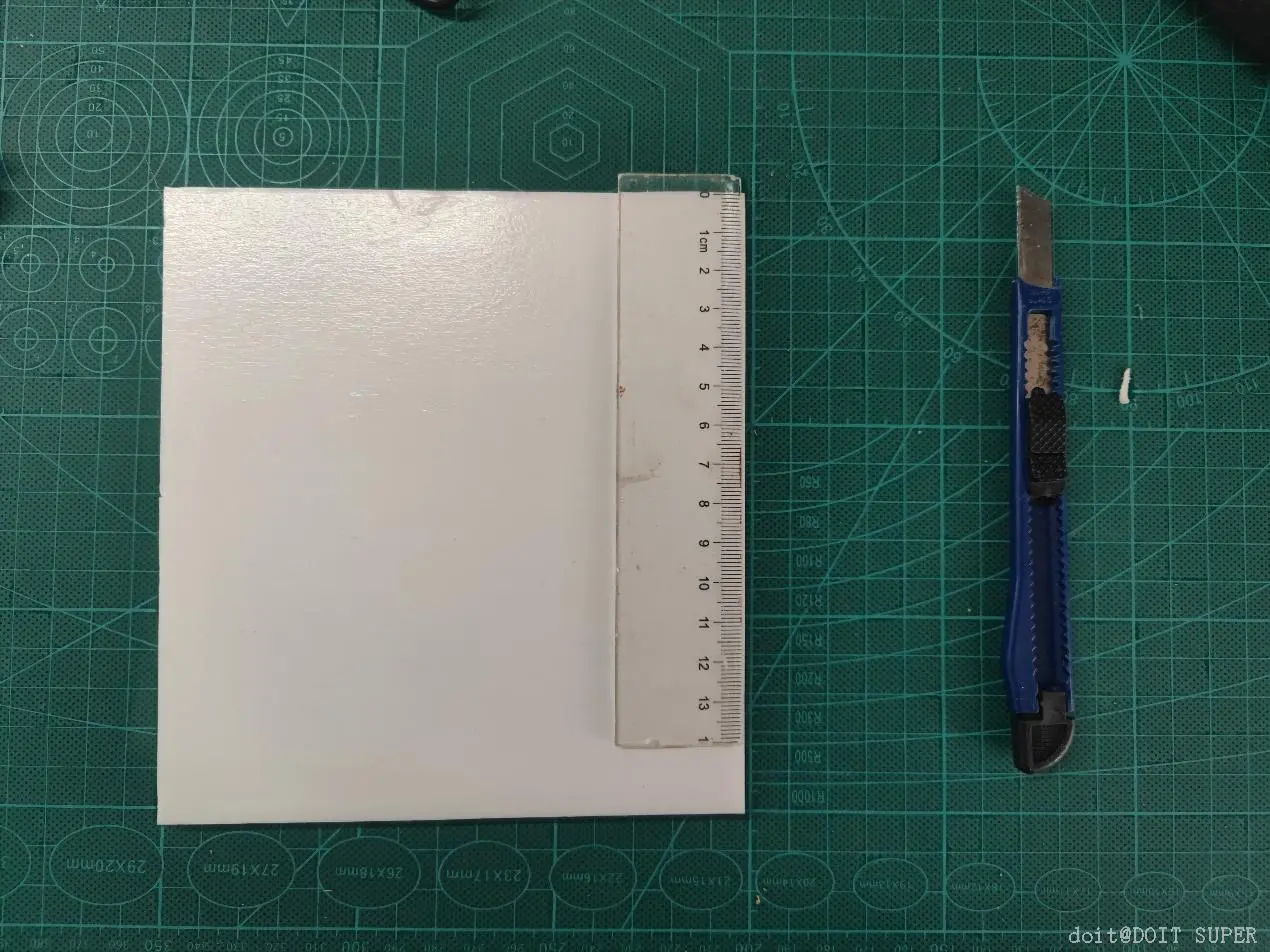

1. 剪裁好适配门框的门板，注意四周留出旷量。

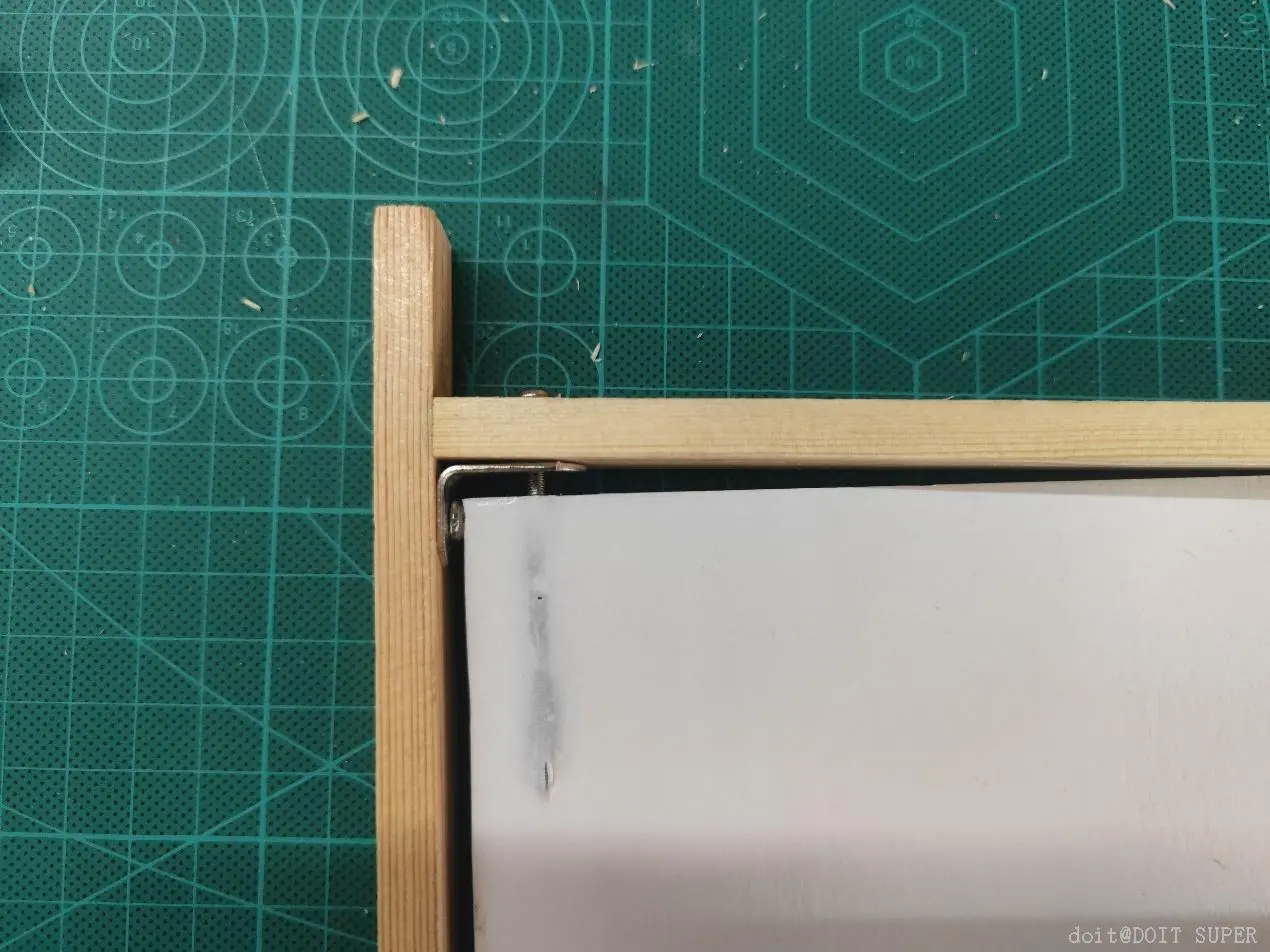

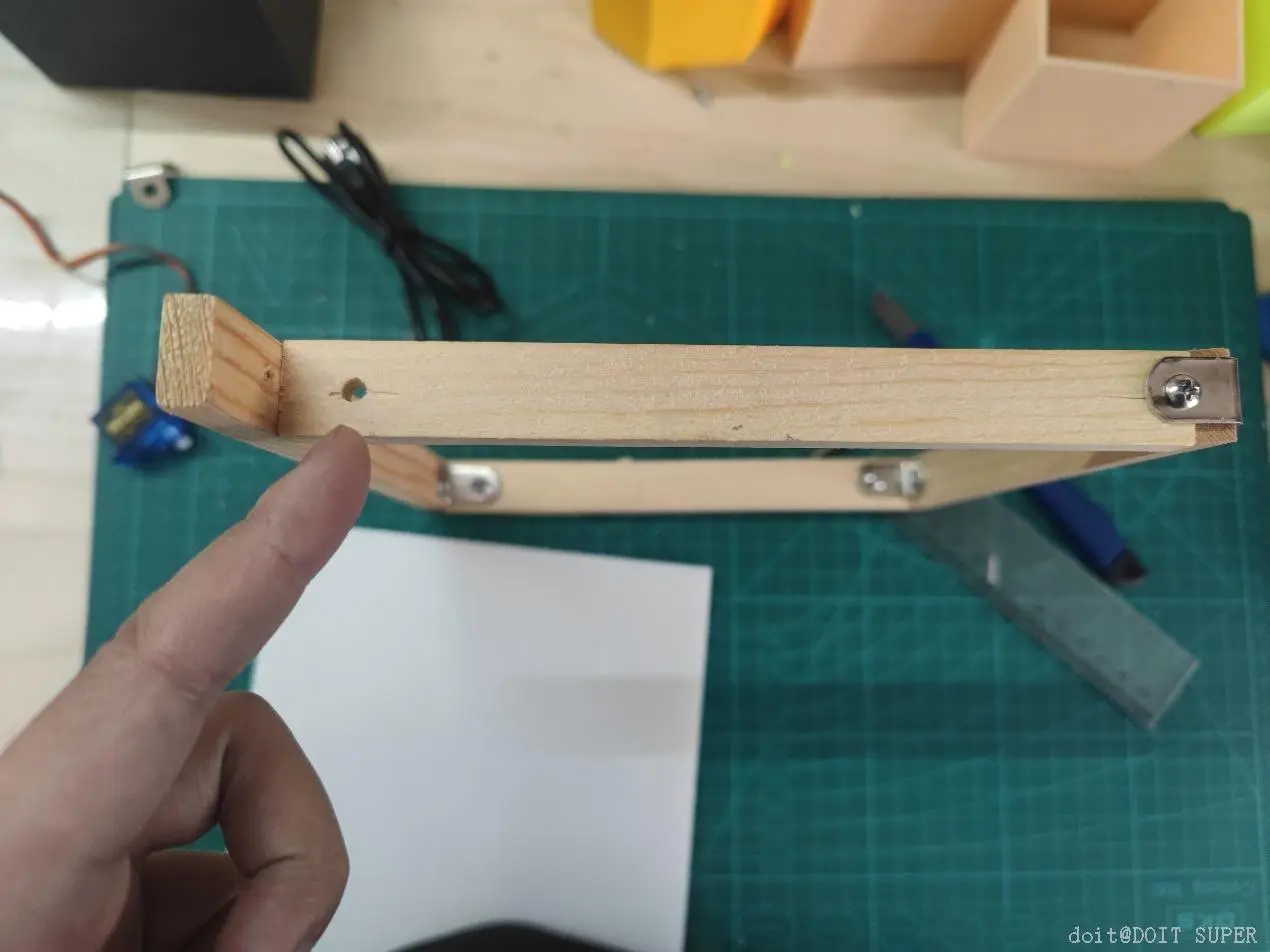

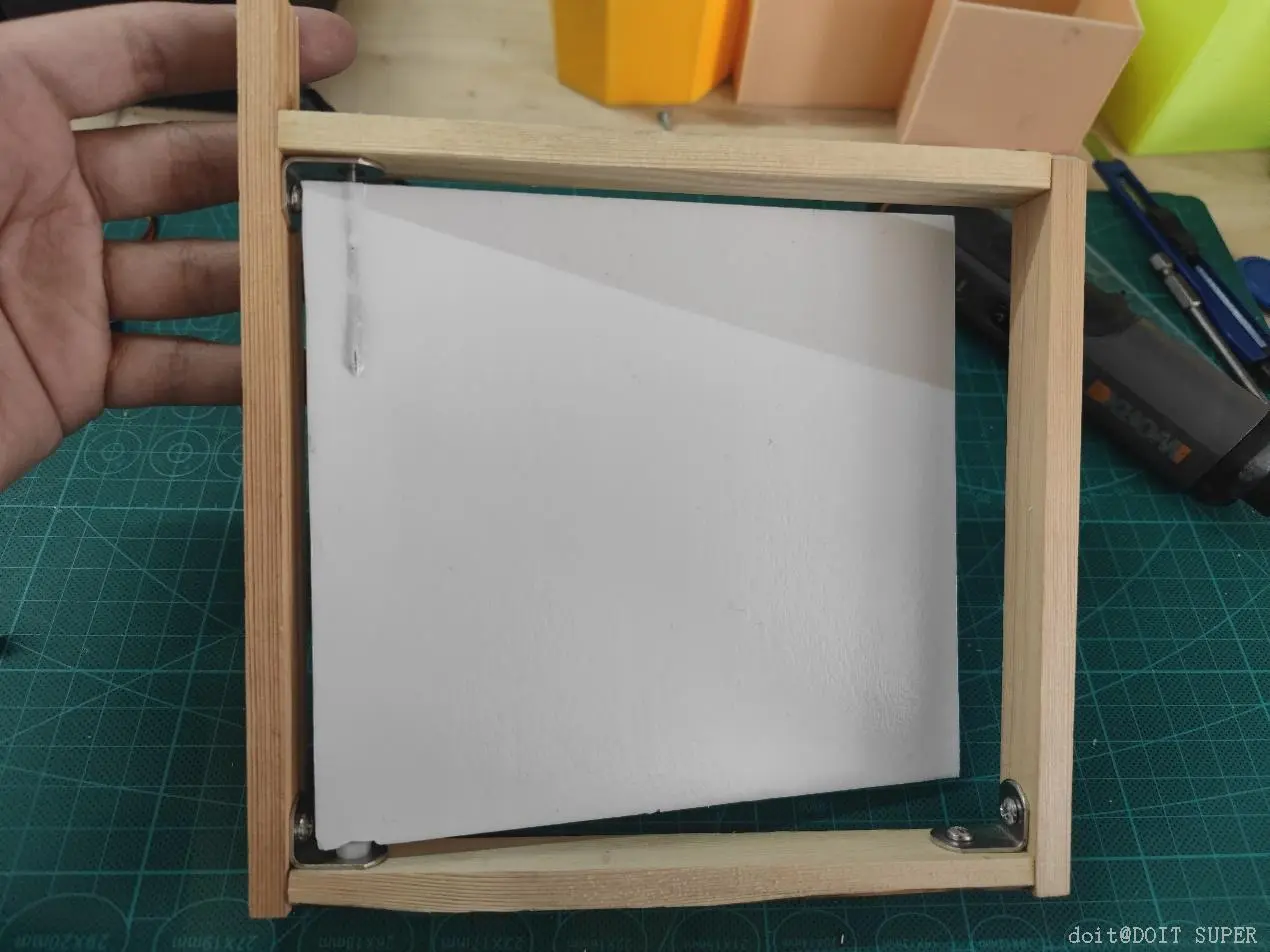

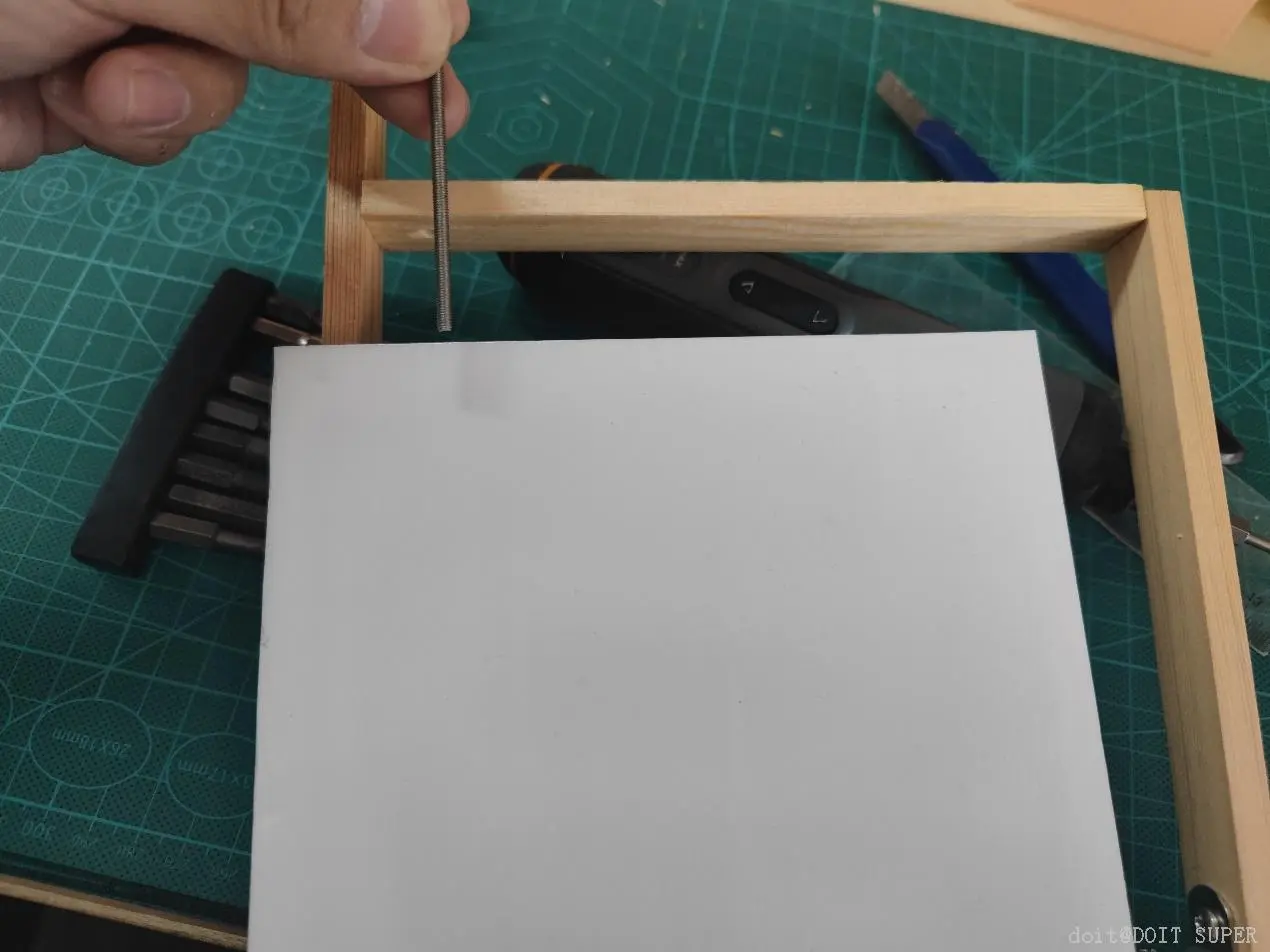

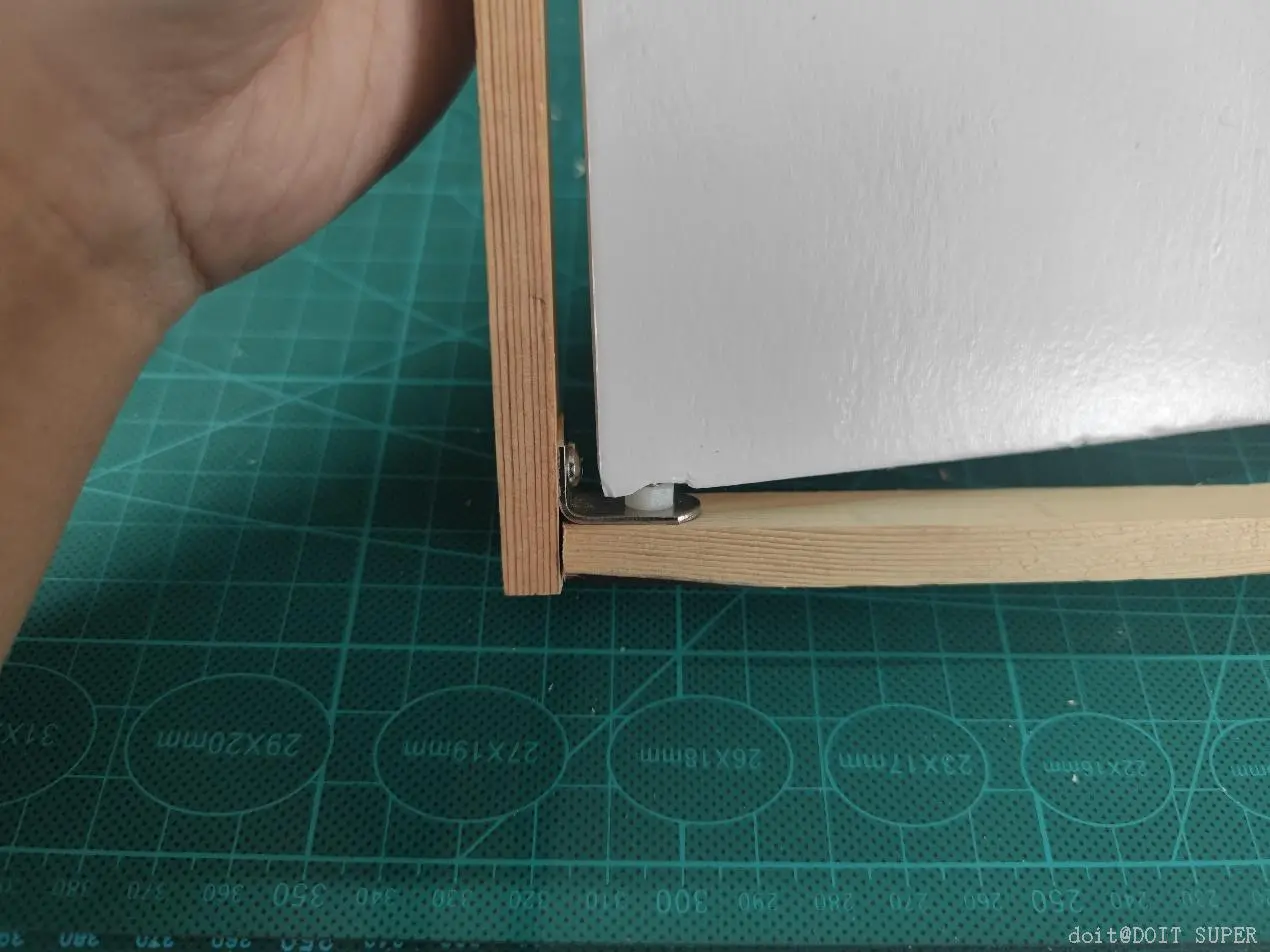

2. 门板与门框的连接采用M3螺丝【充当轴】，上下一样。此时木条需要打孔，以便螺丝穿过。

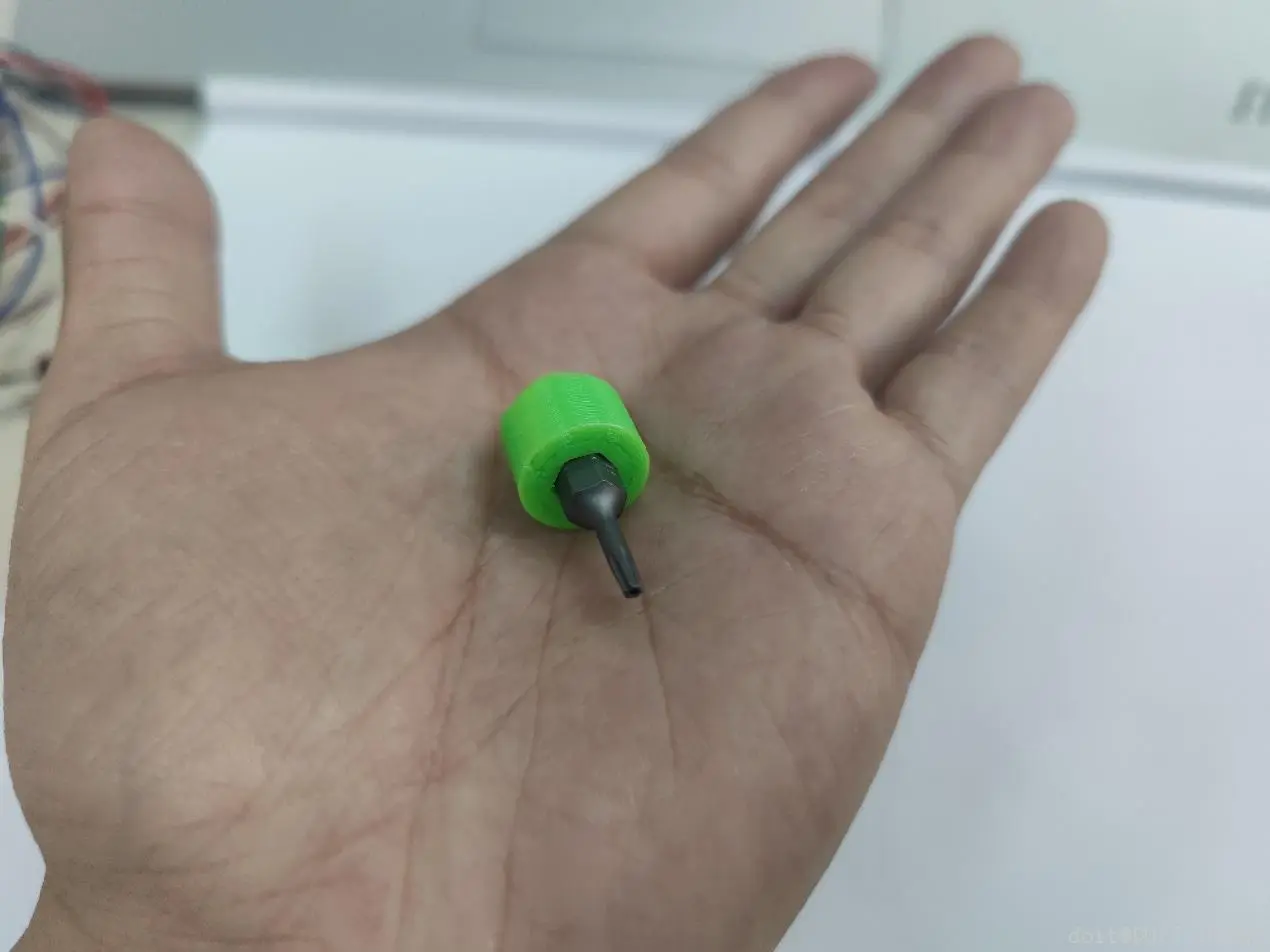

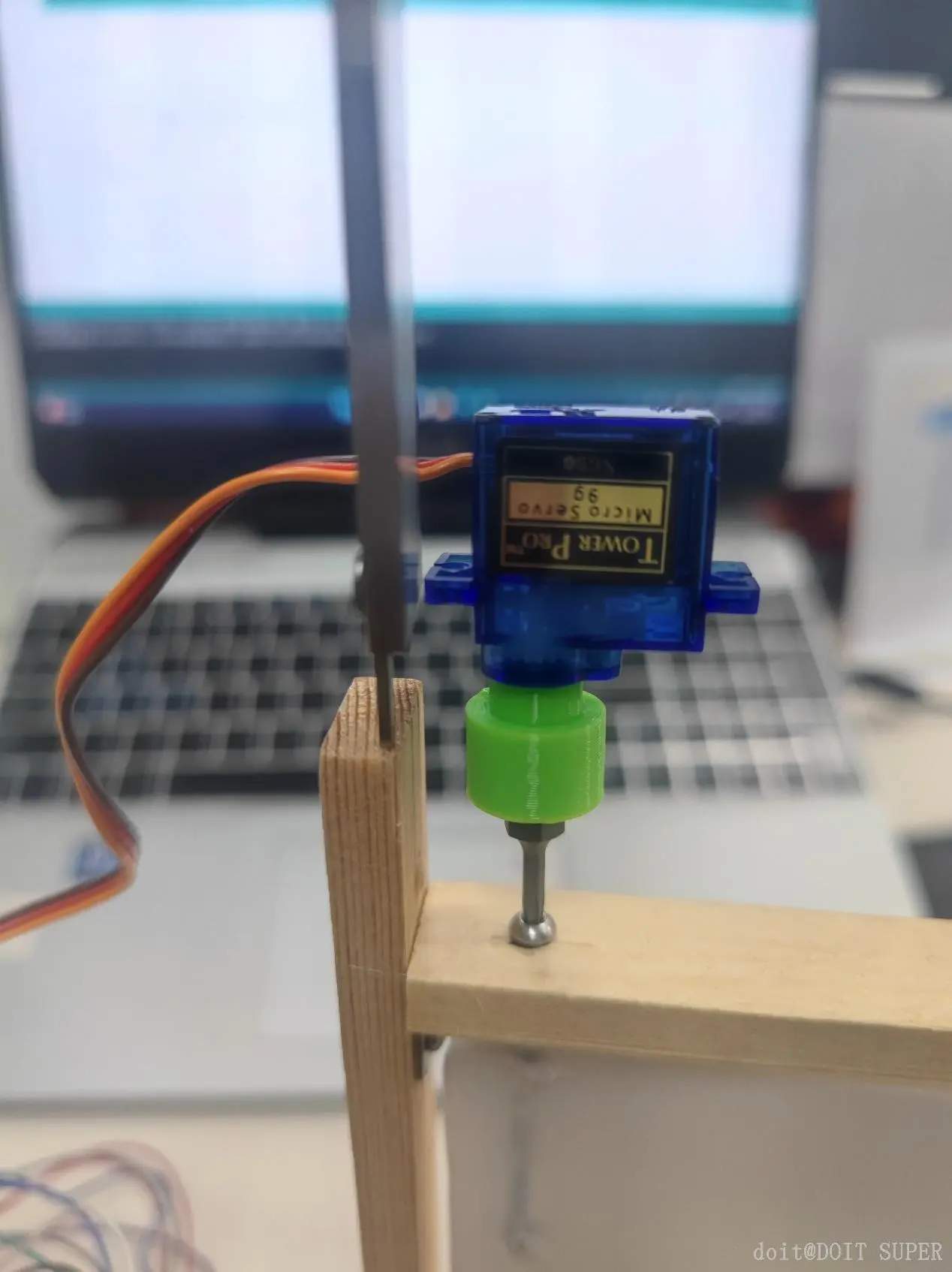

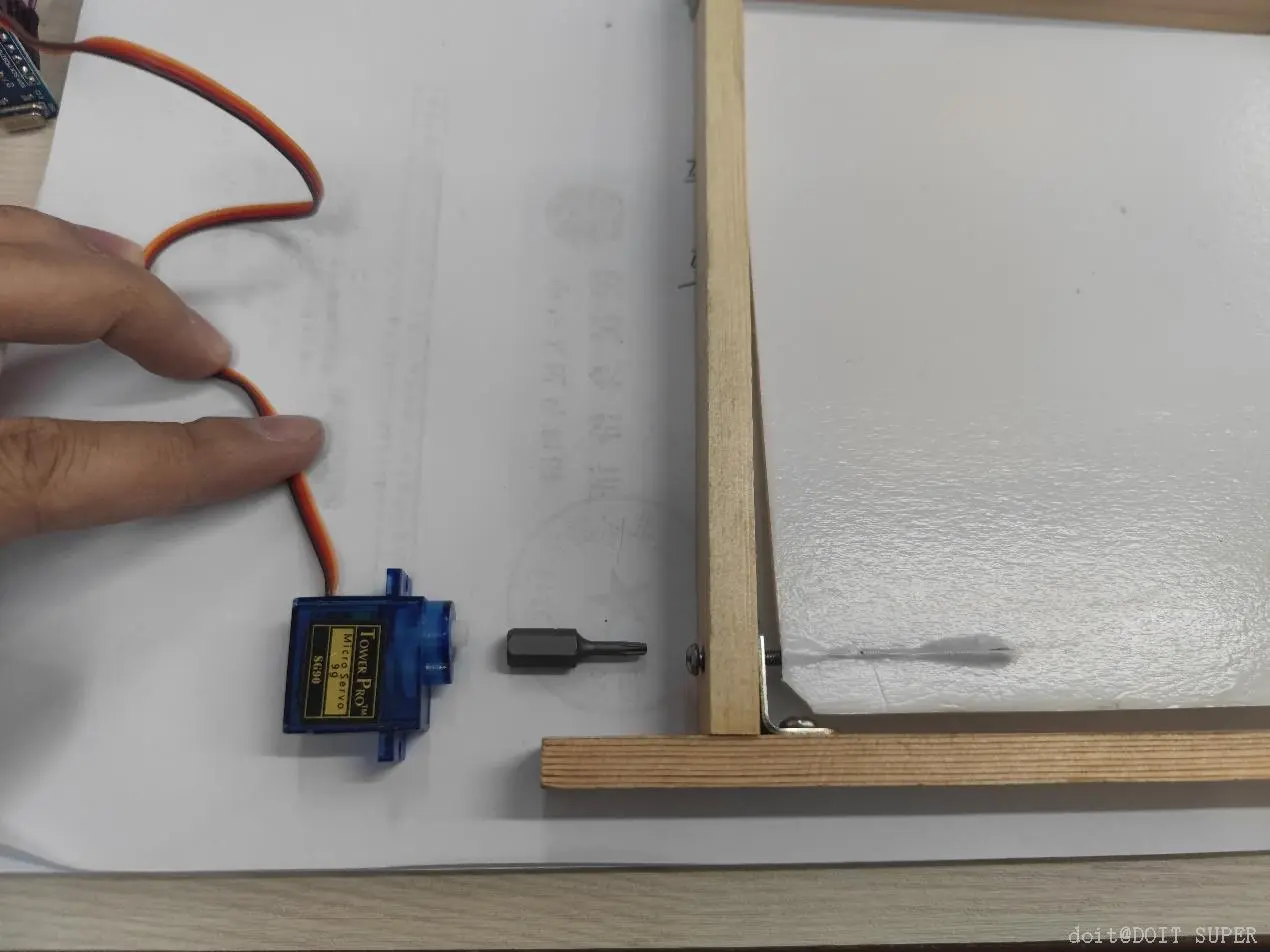

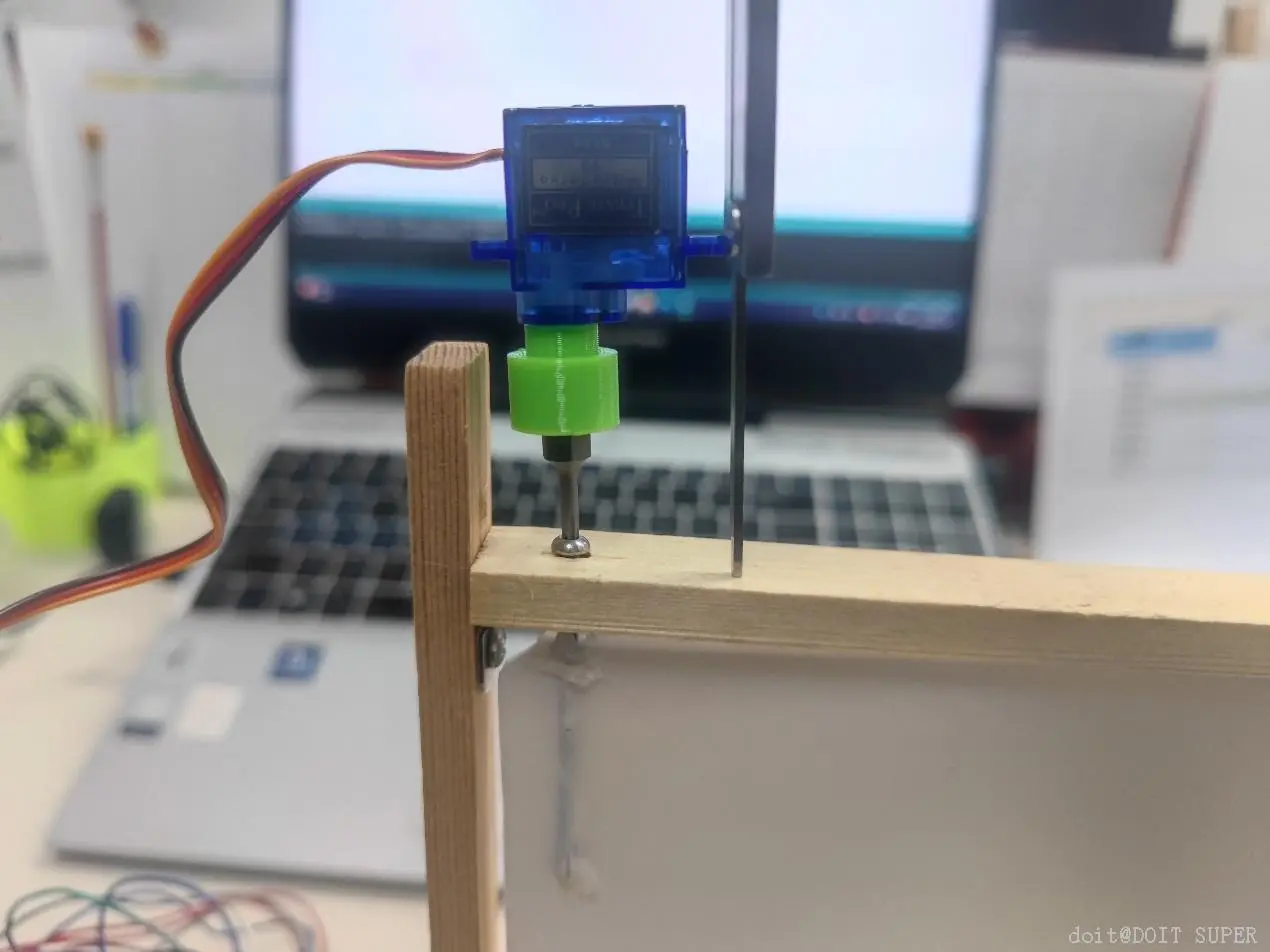

1. 如何将舵机的转矩输送到门板轴？请参考图1：舵机齿轮先将转矩输送给批头，批头直连螺丝，即可完成。但是此步骤难点是舵机的齿轮如何连接批头？答案是3D打印转接头，即一头连接舵机的齿轮，另一头连接批头。

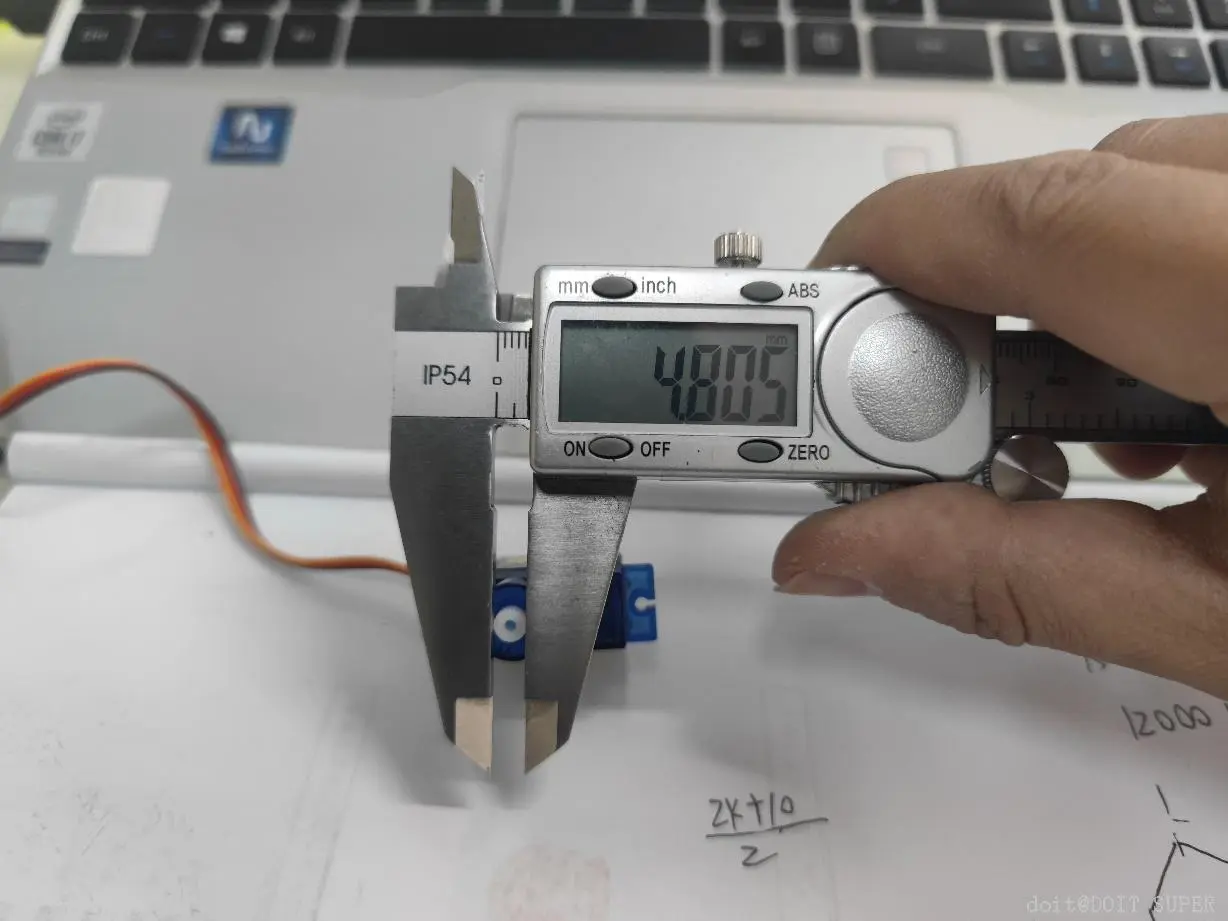

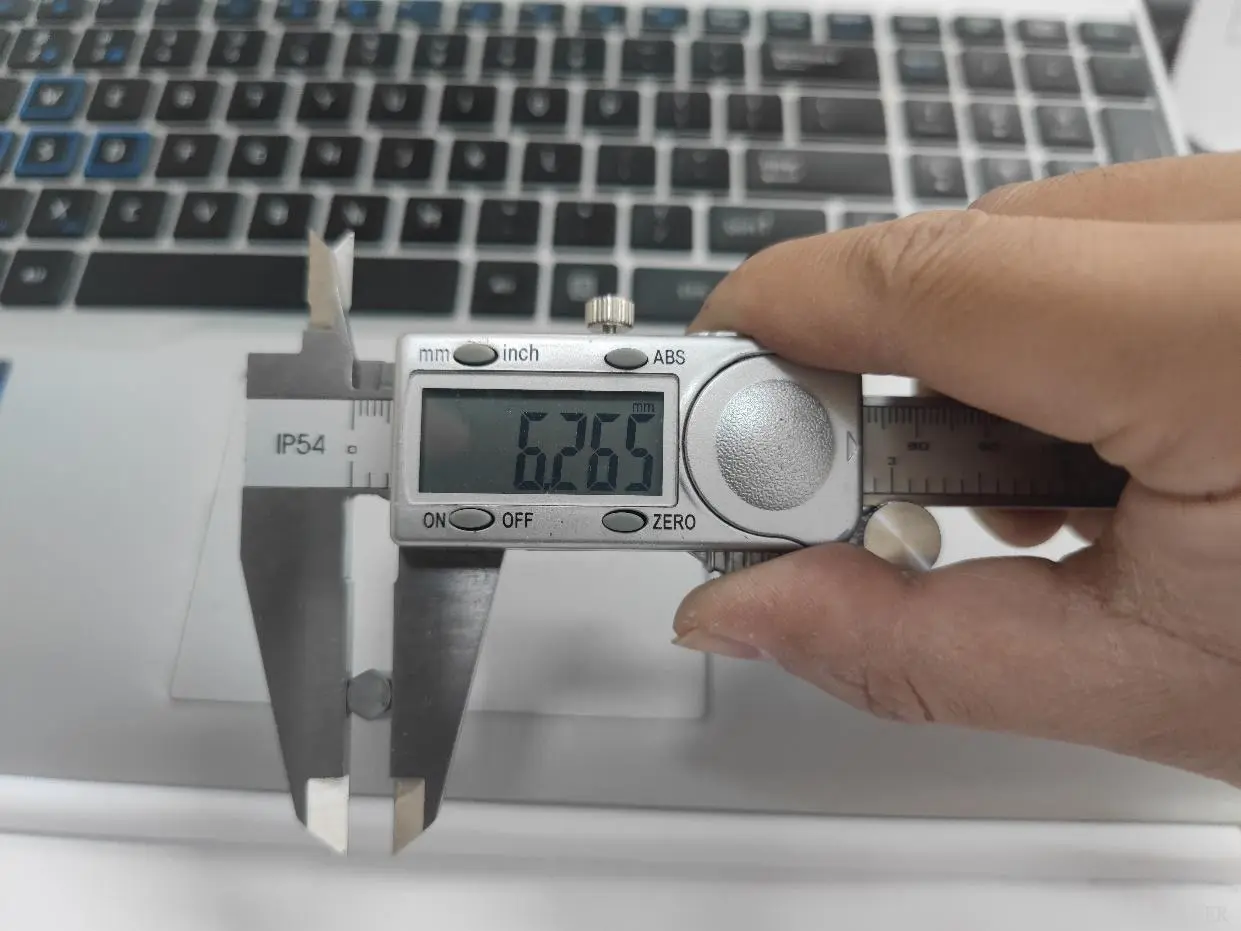

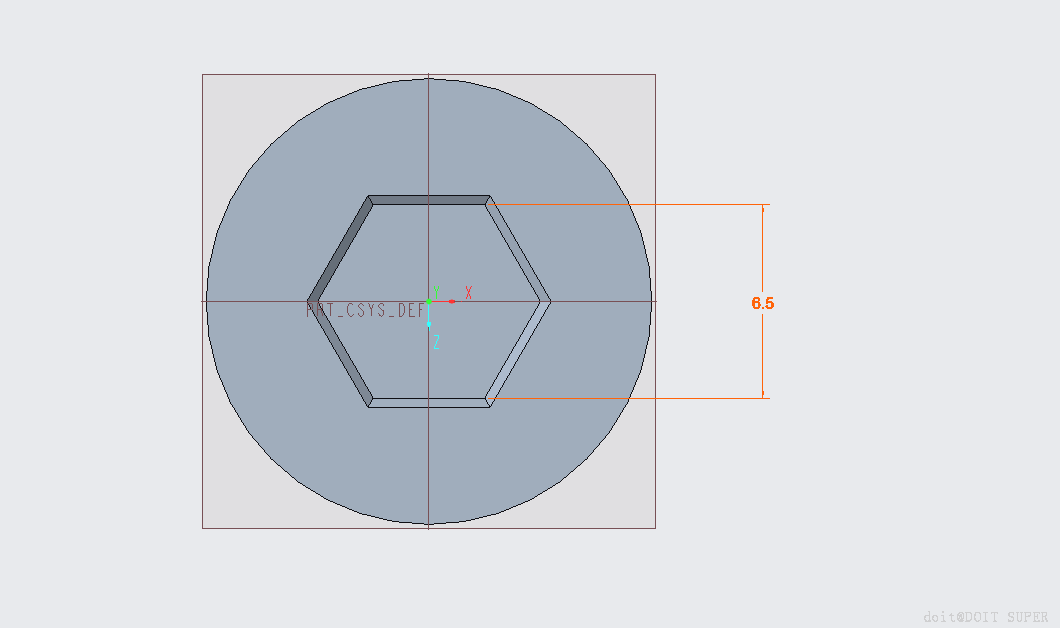

2. 制作舵机转接头。首先，测量舵机齿轮的外径，批头对边的宽度，分别为4.9mm，6.5mm

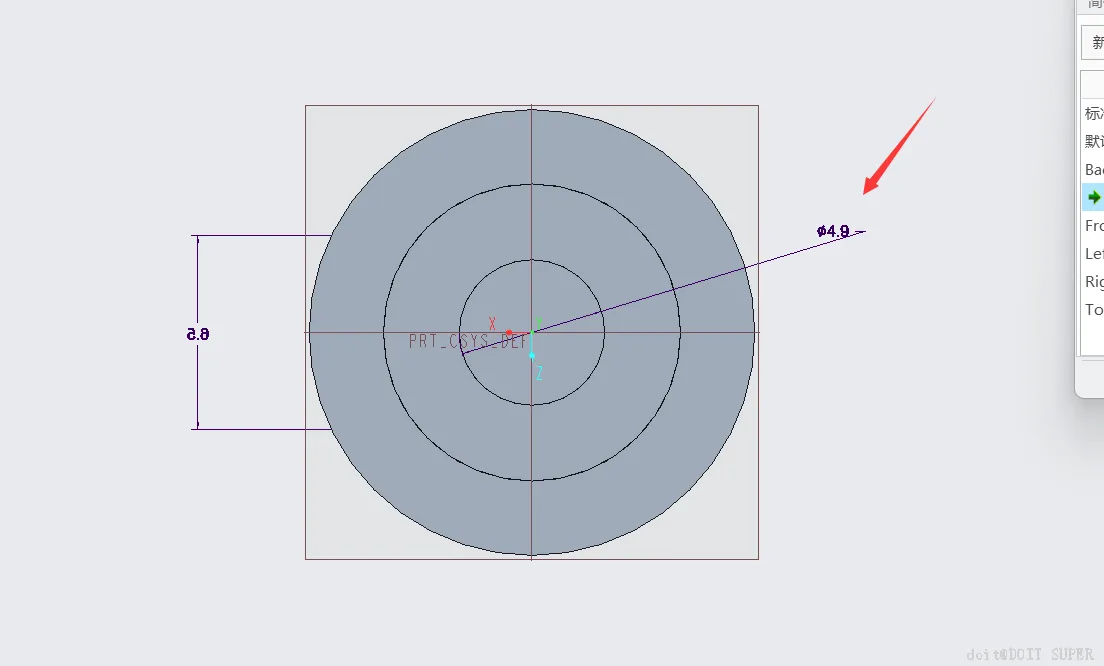

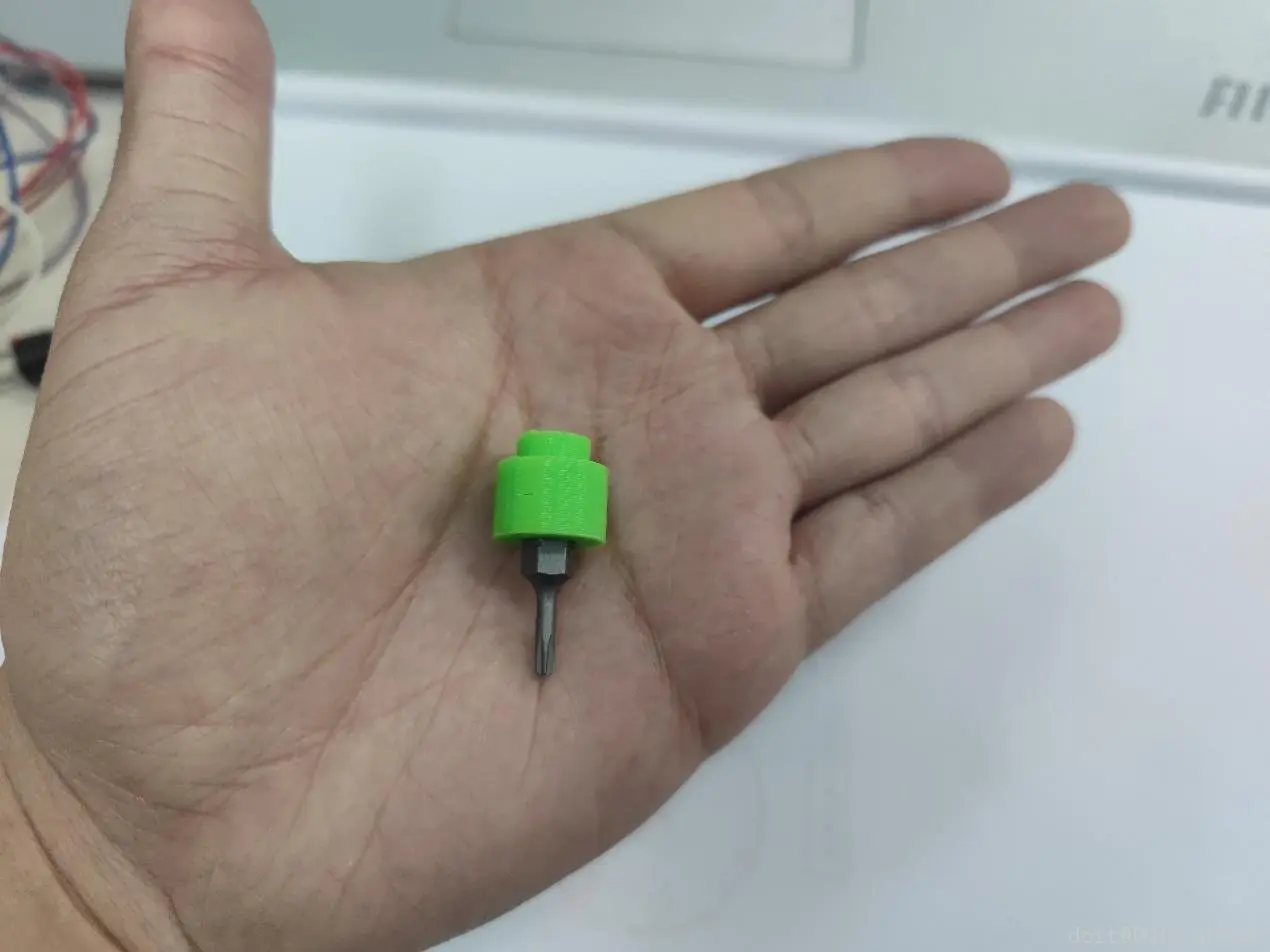

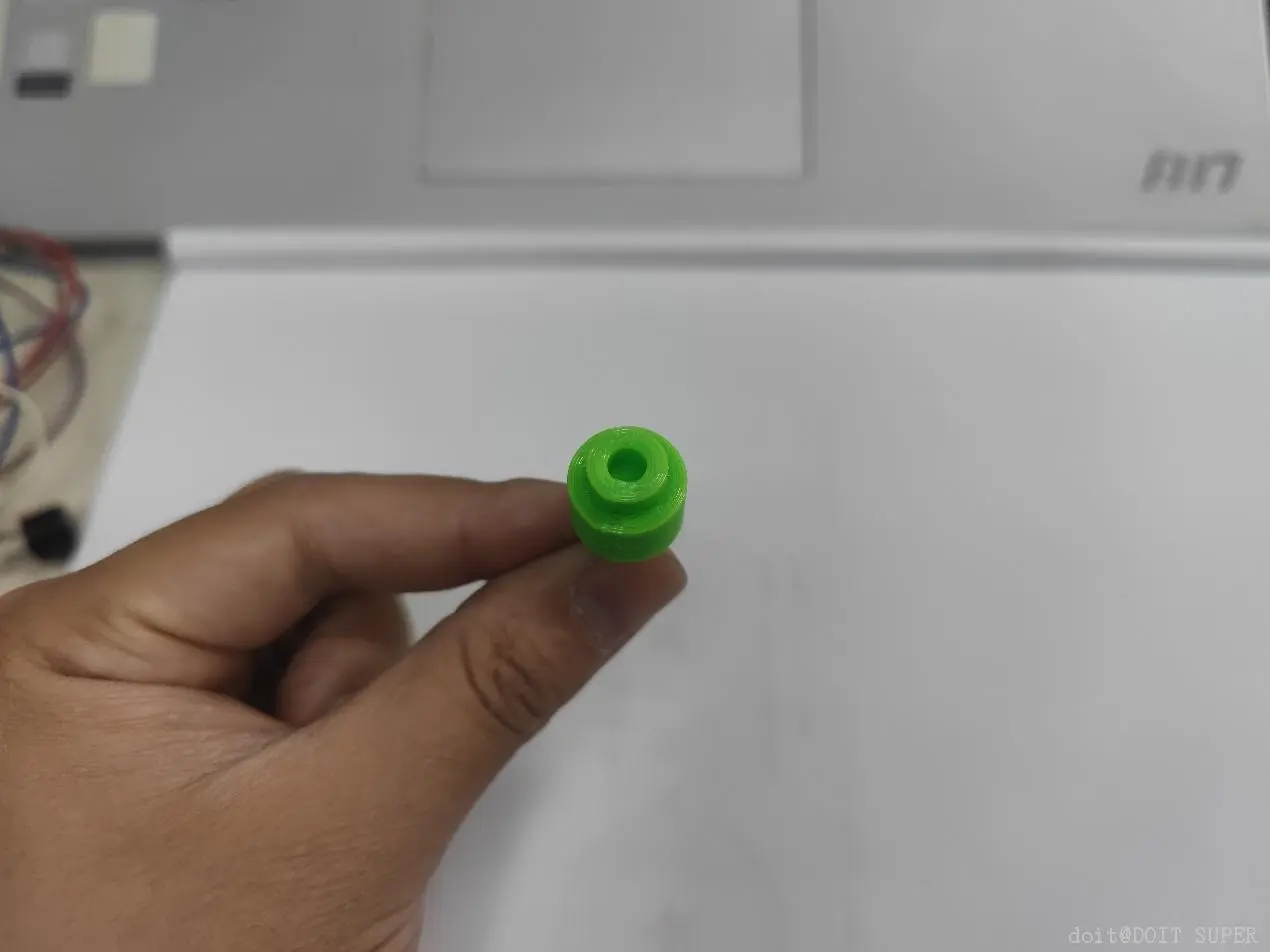

3. 根据测量尺寸三维建模，因此抹香香较为简单，以此仅展示成品图。需要3D打印文件可以在附件下载即可。

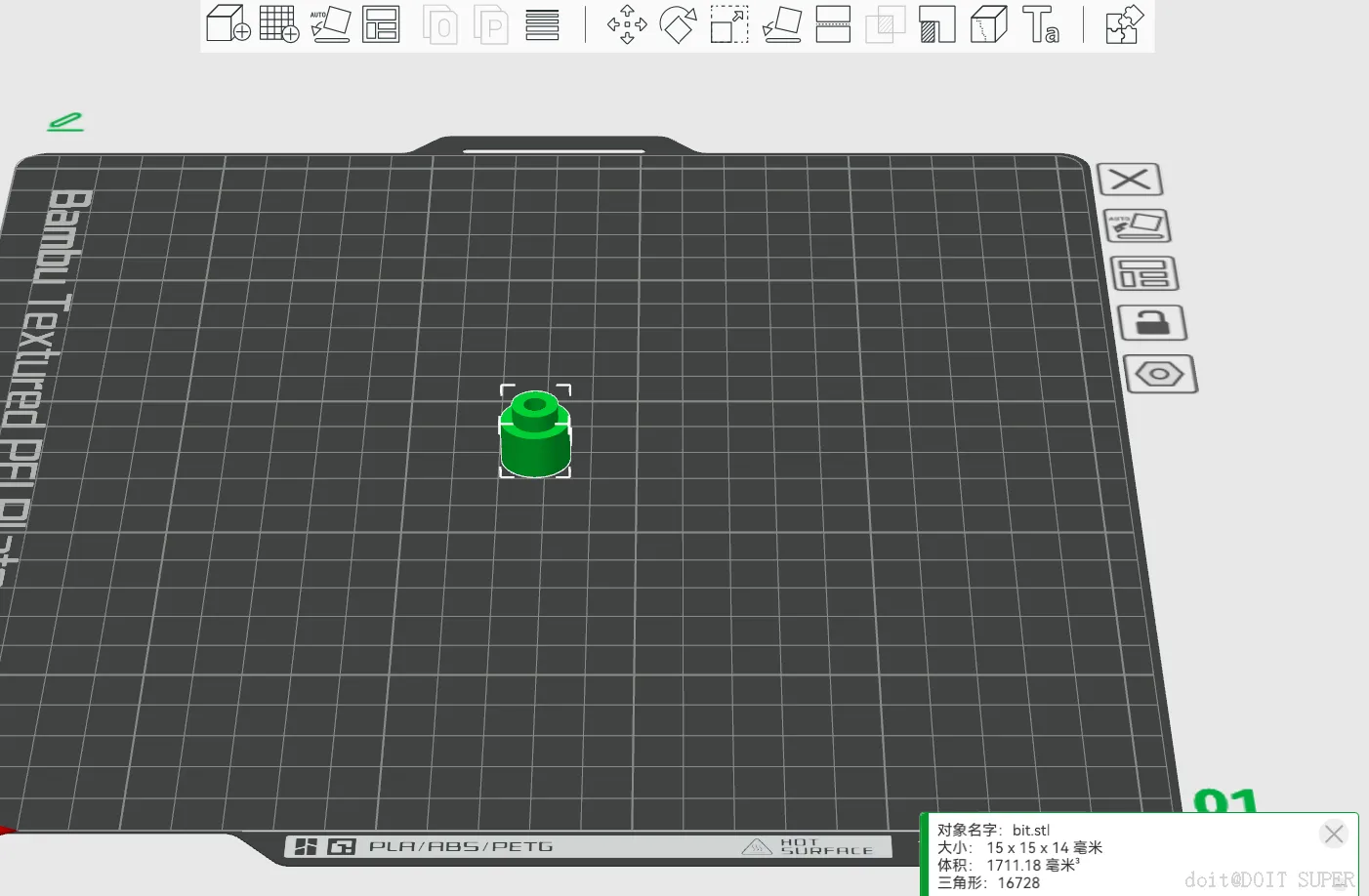

零件的配合尺寸旷量已经留出，0.28层厚直接打印即可。

测量舵机的悬空尺寸，剪裁手边适当的硬材质模块即可，此步骤是用热熔胶固定。

1. 匹配好IC卡密码。

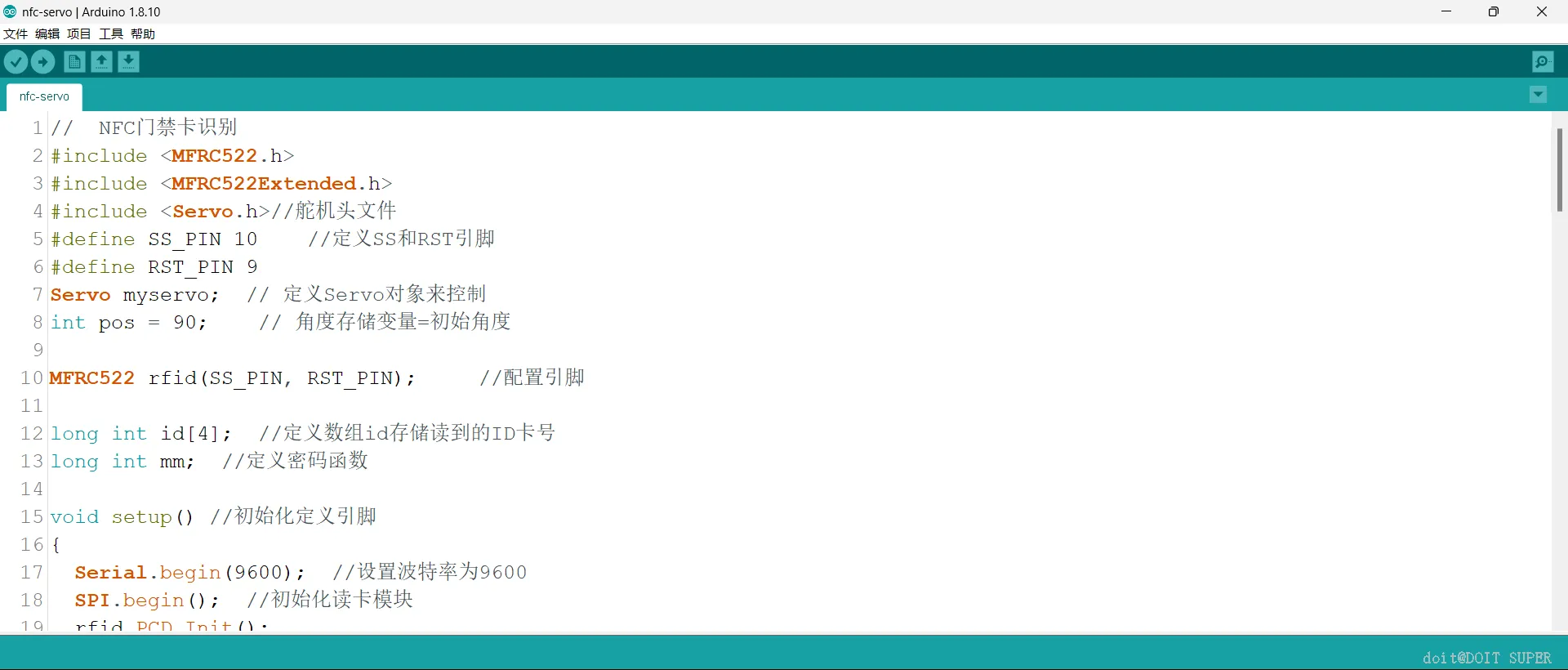

2. 连接Nano，烧录程序。

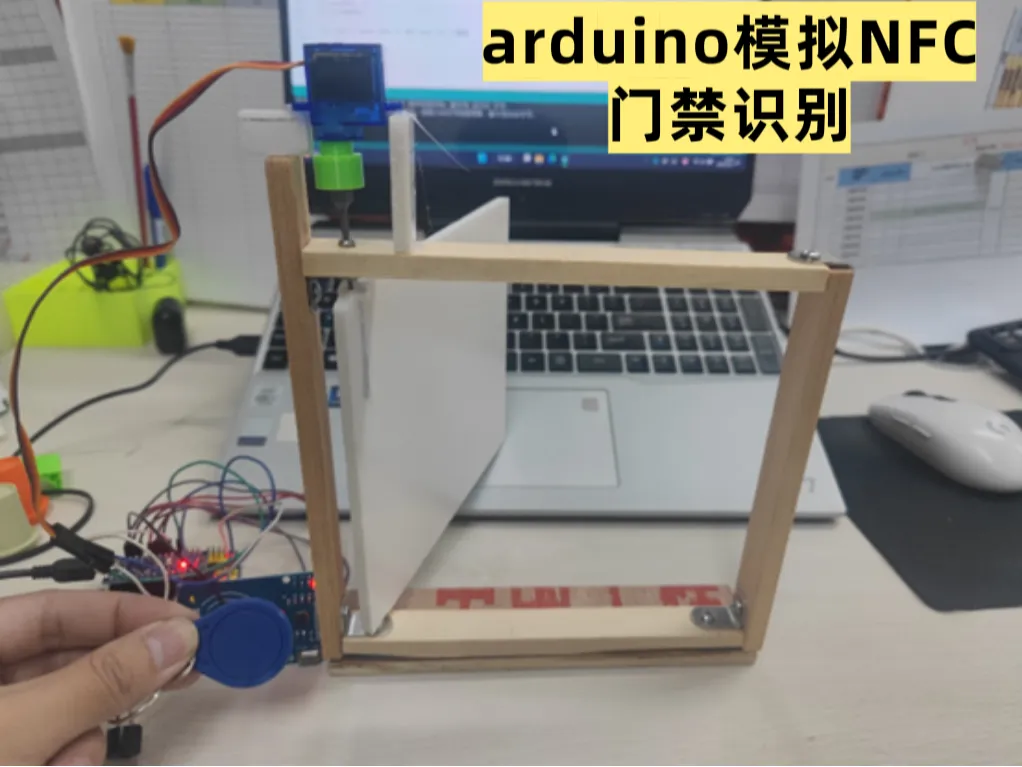

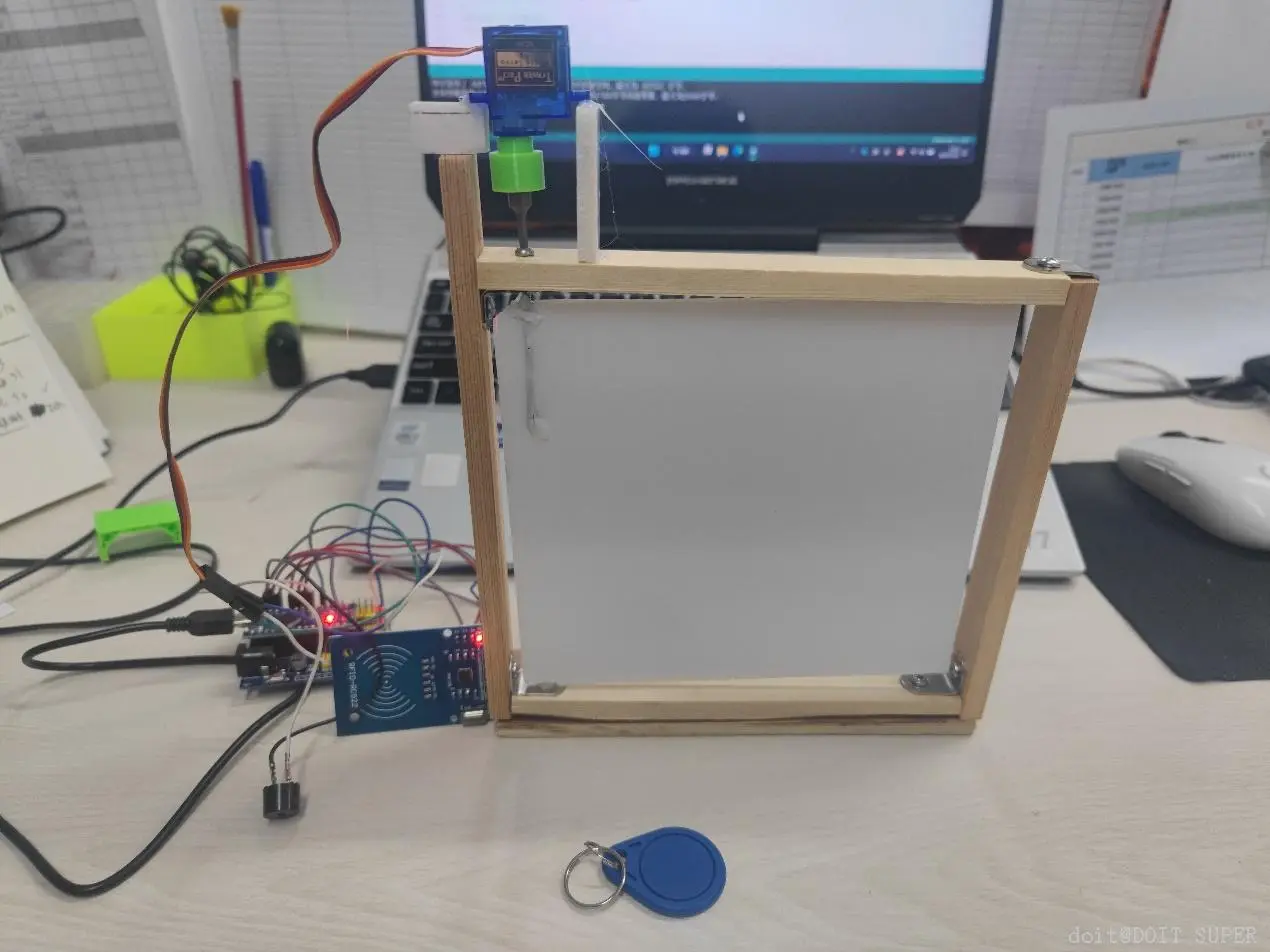

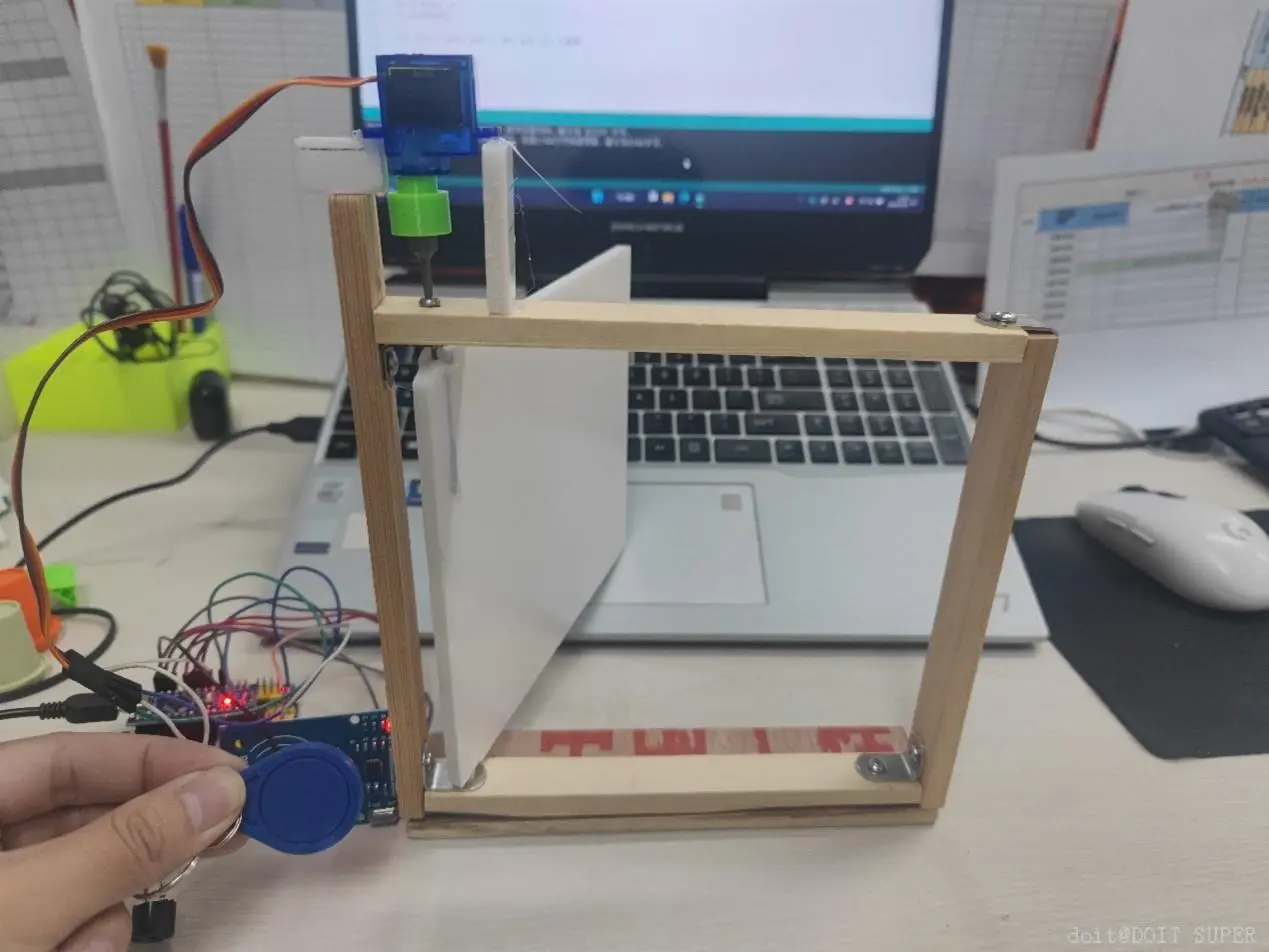

1. 将烧录好的单片机，按照程序接口连接，通电测试。
2. 调整舵机角度，固定好轴与门板，确保轴与门板是整体转动，否则会有误差，导致轴空转。
3. IC卡密码正确，门禁打开；否则，门禁无反应，且伴随蜂鸣器两声。

以上步骤完成，便可以欣赏自己的作品了。
