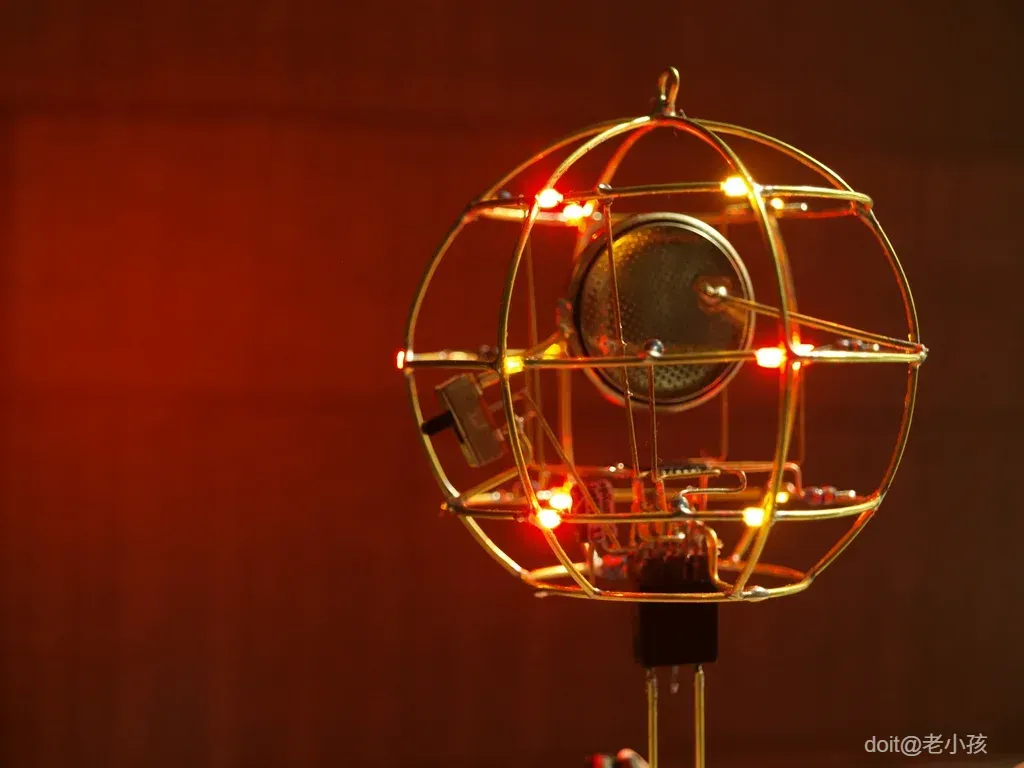

发光的饰品球





准备工作:
材料:
- 烙铁
- 焊接
- 焊膏
- 0.8mm黄铜棒
- 18个SMD LED
- 纽扣电池
- 开/关开关
戒指




这里的主要挑战是用黄铜棒制作一个圆形,看起来像一个球体。我决定用6根垂直导线和3根水平导线制作一个球体——总共18个交叉点,用于放置LED。球体的底部有一个环形开口,稍后我可以插入电子设备来驱动LED。

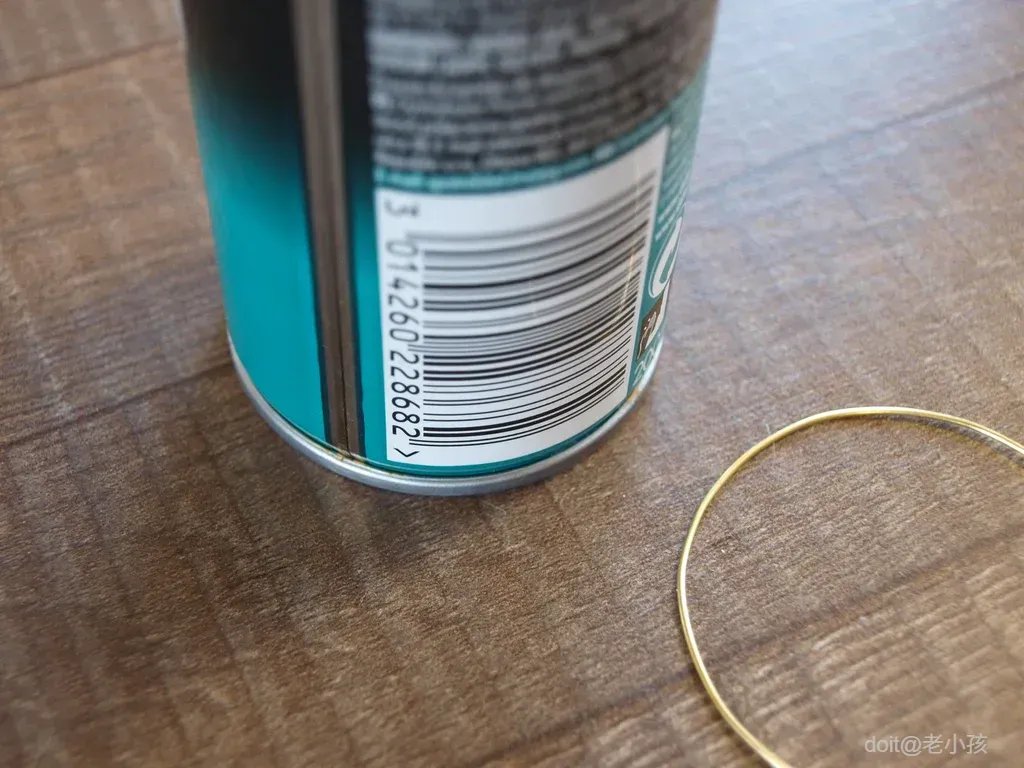

首先,从简单的开始,找一个合适的模板,把金属丝弯成圆形。我用的是一个剃须泡沫罐,直径50毫米,正好符合我的要求,罐底附近有一个小凹槽,可以固定金属丝弯曲。金属丝弯好后,剪断,把两端焊接在一起,做成一个漂亮的圆环。在纸上画一个相同的形状,这样可以画出完美的圆形。为了画出更小的圆环,我用了一个塑料瓶。用任何适合你直径的模板都行,世界上有很多圆形的东西可以弯曲!

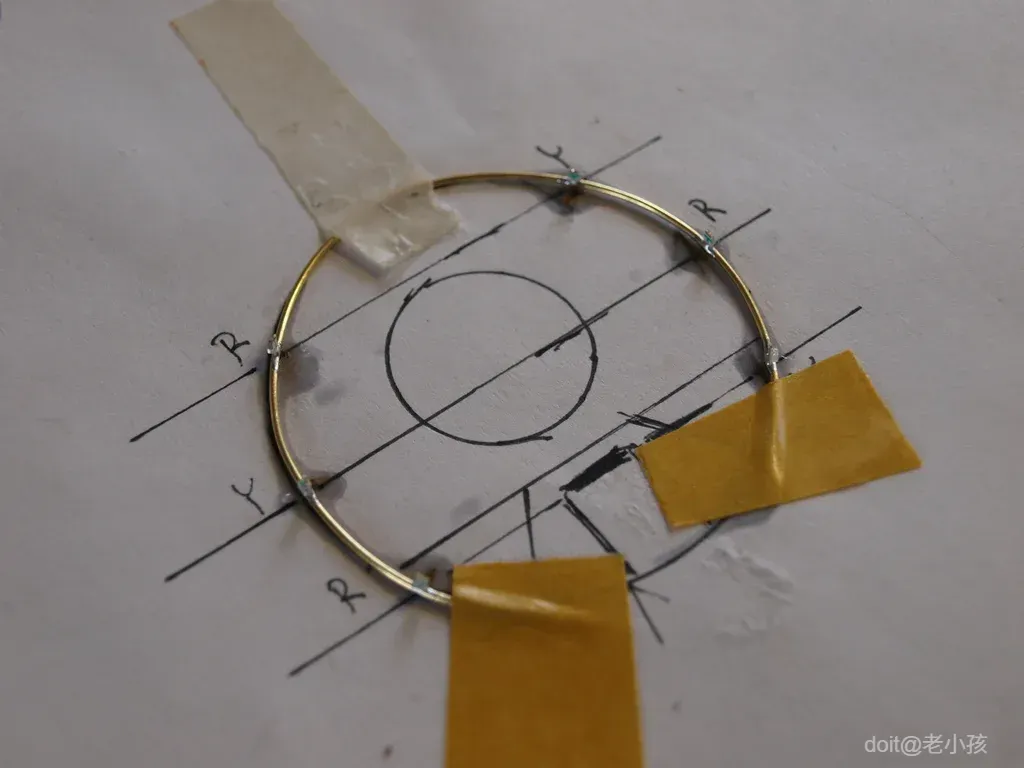

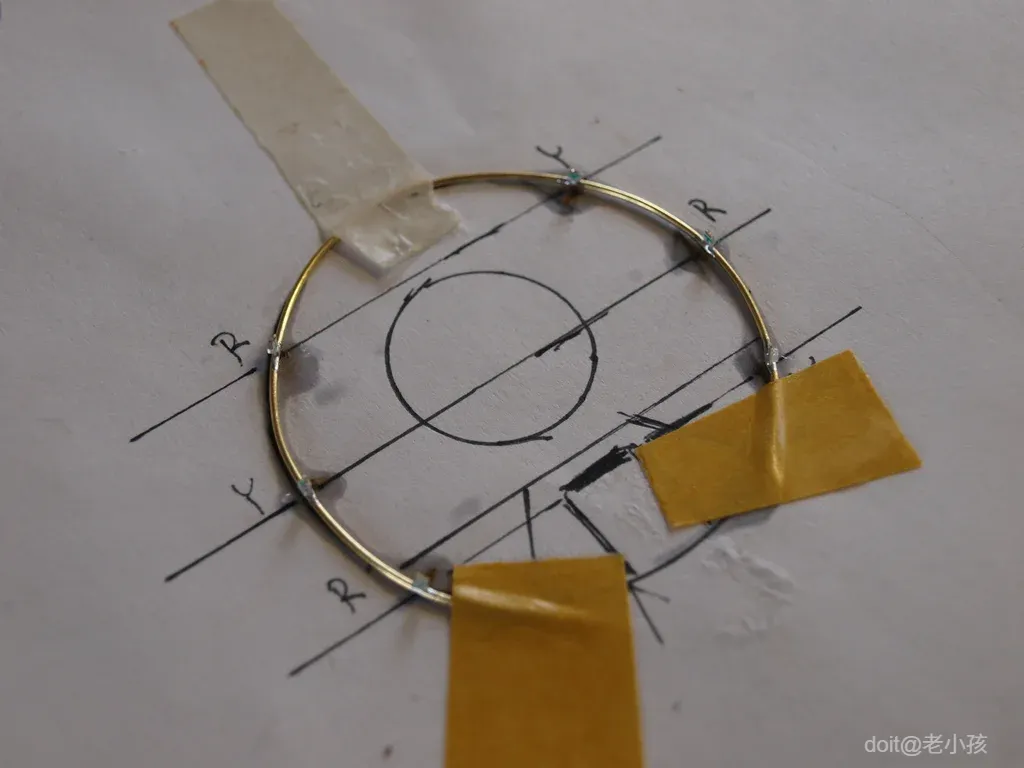

接下来,我将LED焊接到三个50毫米的圆环上。我在纸上画了一个模板,这样每个LED的位置都一样。我使用了黄色和红色的SMD LED。黄色和红色是因为它比蓝色或白色更省电。SMD是为了使球体表面更光滑。
球体

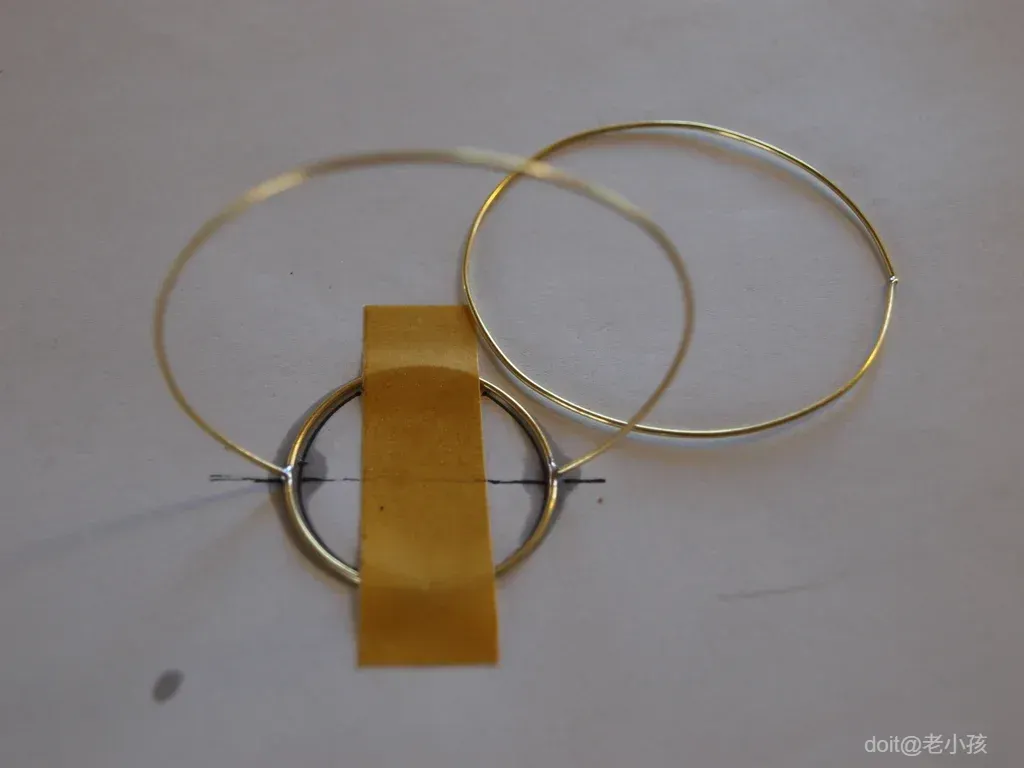

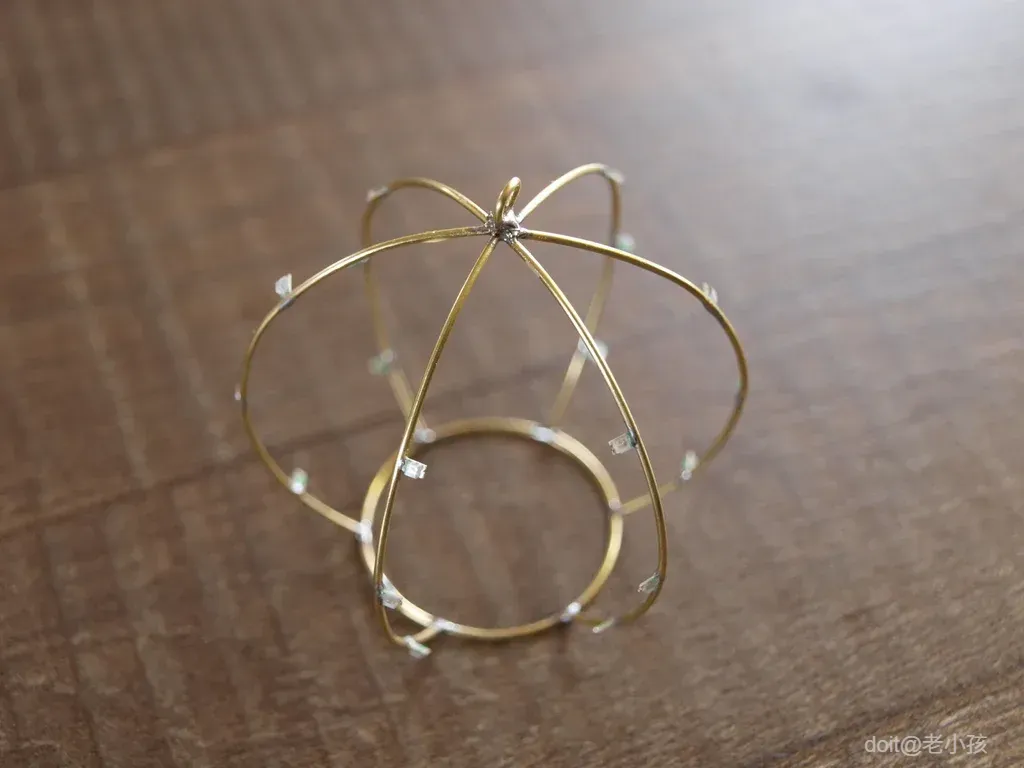

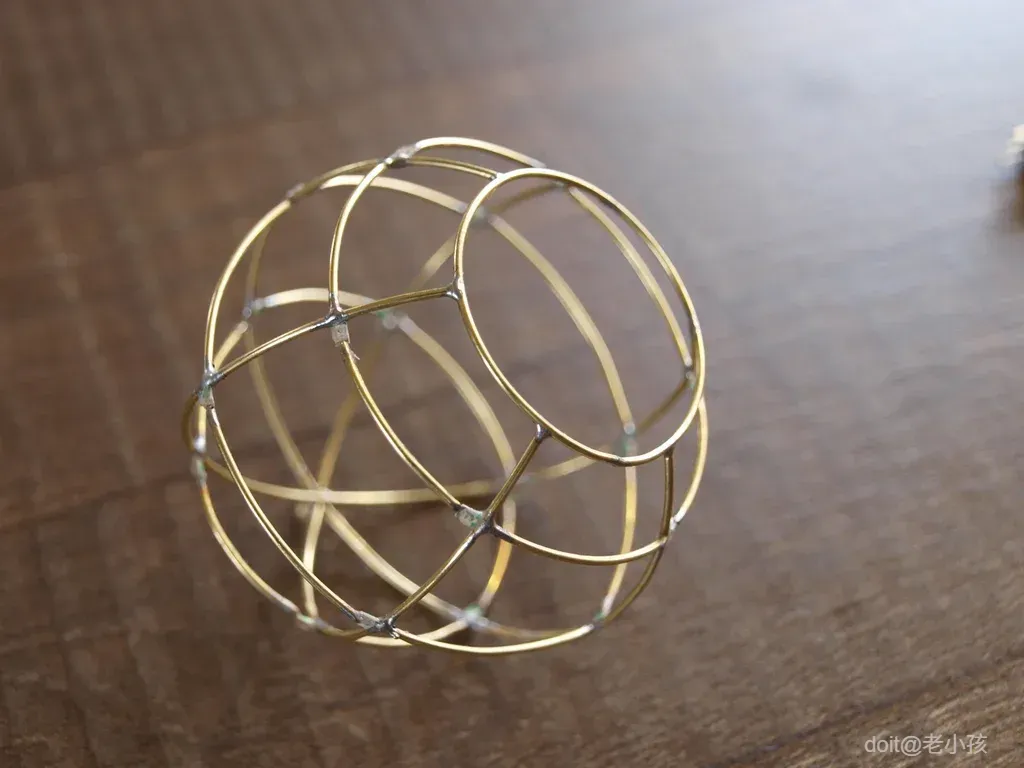

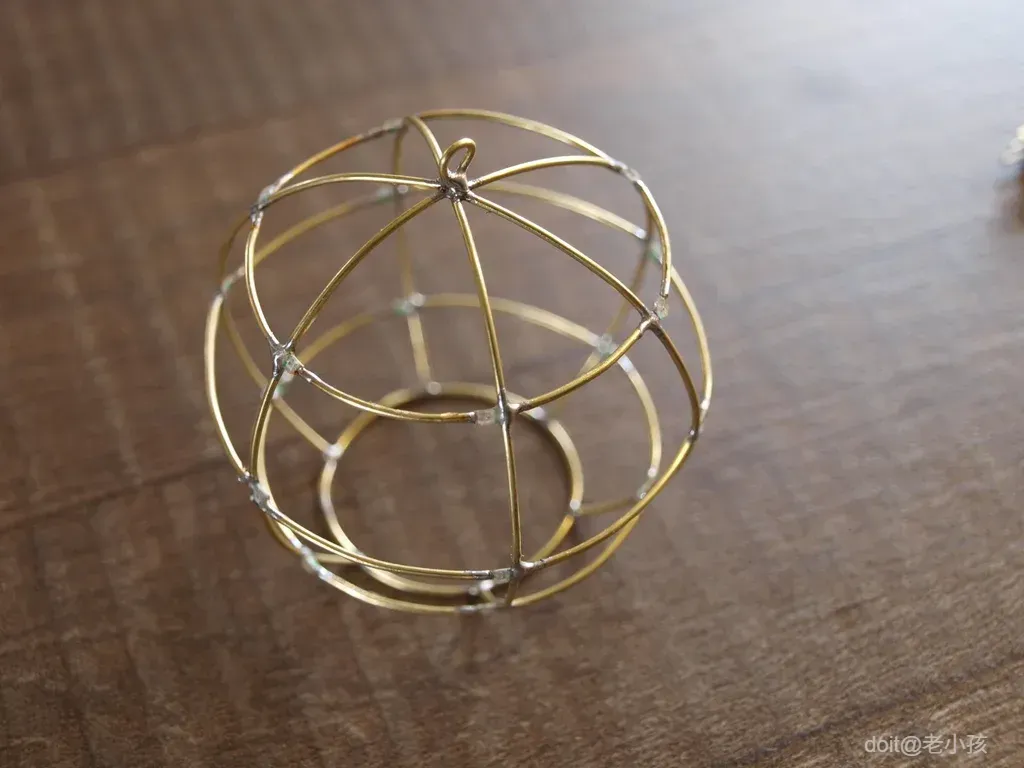

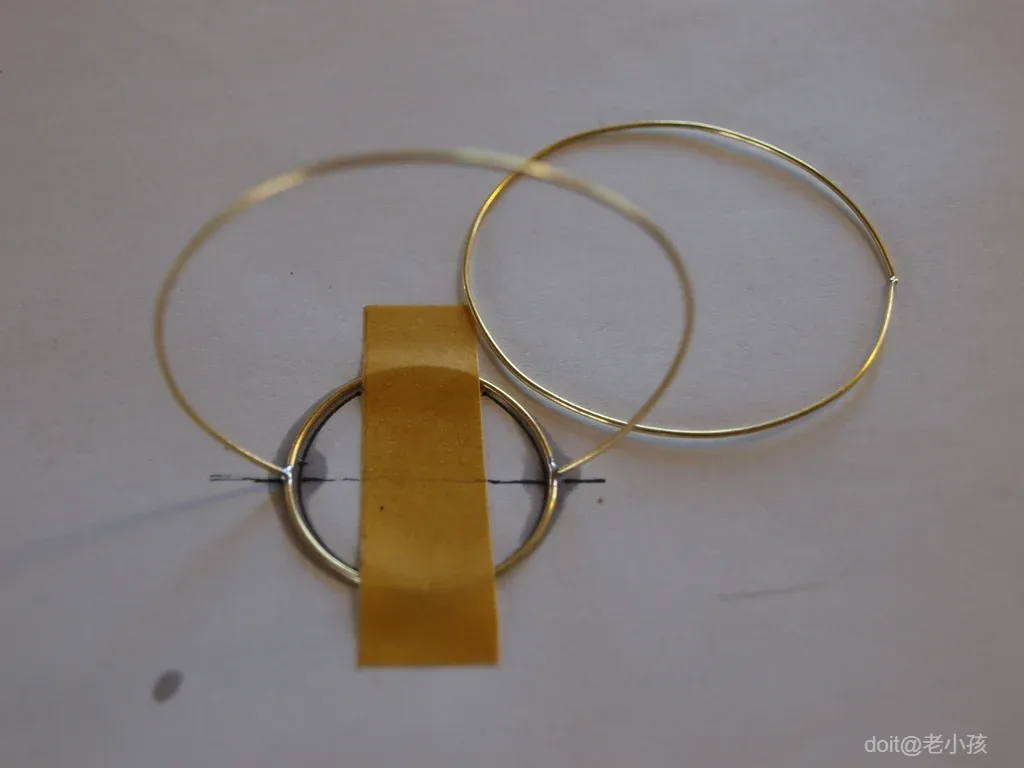

第三,我将带LED的圆环焊接到基座环上,基座环作为插入电子元件的开口。我用胶带将小基座环固定在桌子上,修剪垂直圆环的底部,然后将它们焊接到基座环上,形成一个类似皇冠的雕塑。第一个圆环焊接成一体,第二个和第三个圆环切成两半,形成一个平整的球体顶部。
最后一步是最令人沮丧和耗时的。用弯曲的杆子连接LED,形成水平环。我把剩下的环取出,一个接一个地切割,使其适合垂直环之间的空间,然后小心翼翼地焊接它们。
我选择了一种简单的LED摆放方式——两个LED灯珠在相邻的垂直环(地线)上相对排列,并通过一根弯曲的杆连接,该杆是水平环(电源线)的一部分。最终,18个LED灯珠被分成9个段。
提示
始终测试 LED 是否仍在工作,否则您将需要在最后重做这件事,这是一个可怕的经历 - 我知道,它发生在我身上。
关于焊接黄铜的精彩文章 -焊接黄铜的快速指南。

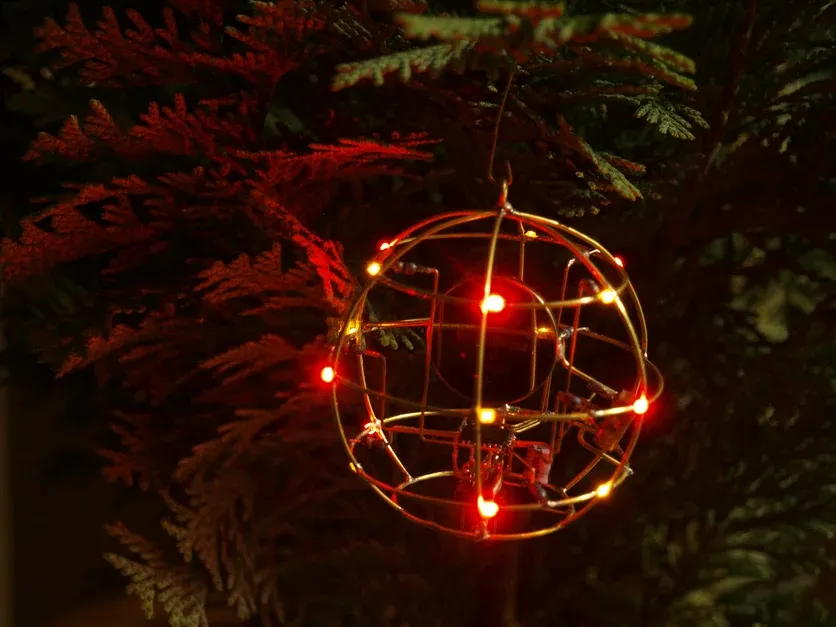

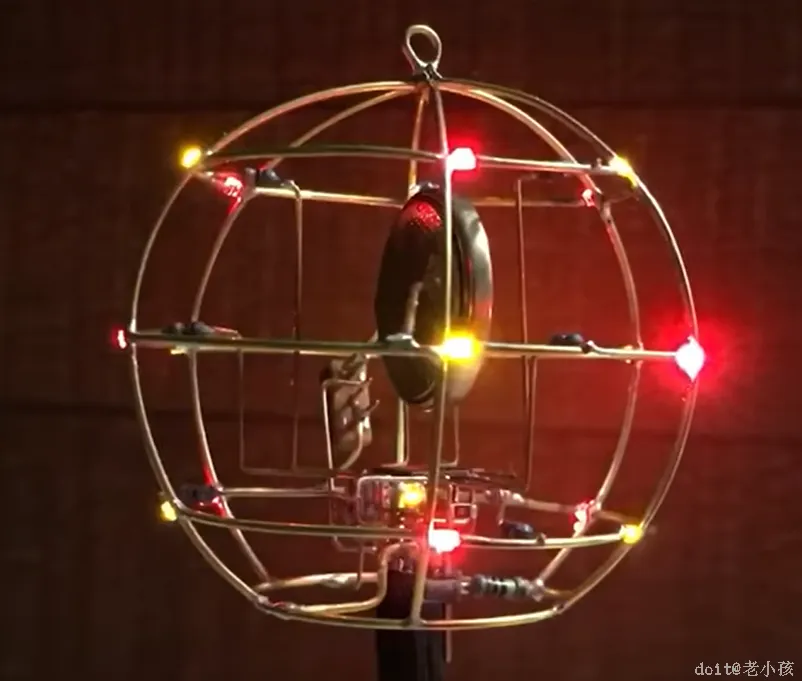

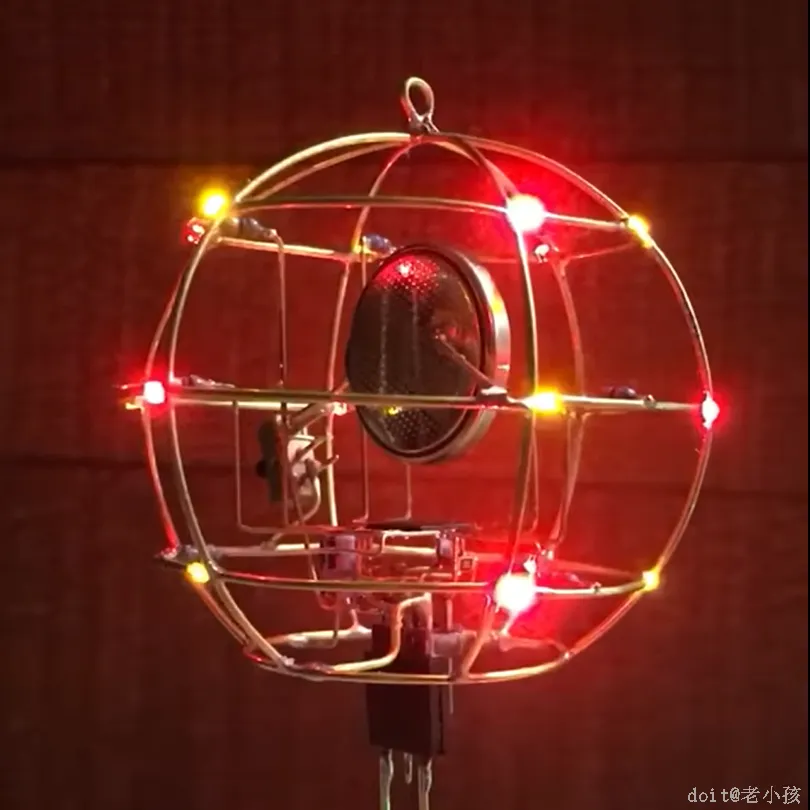

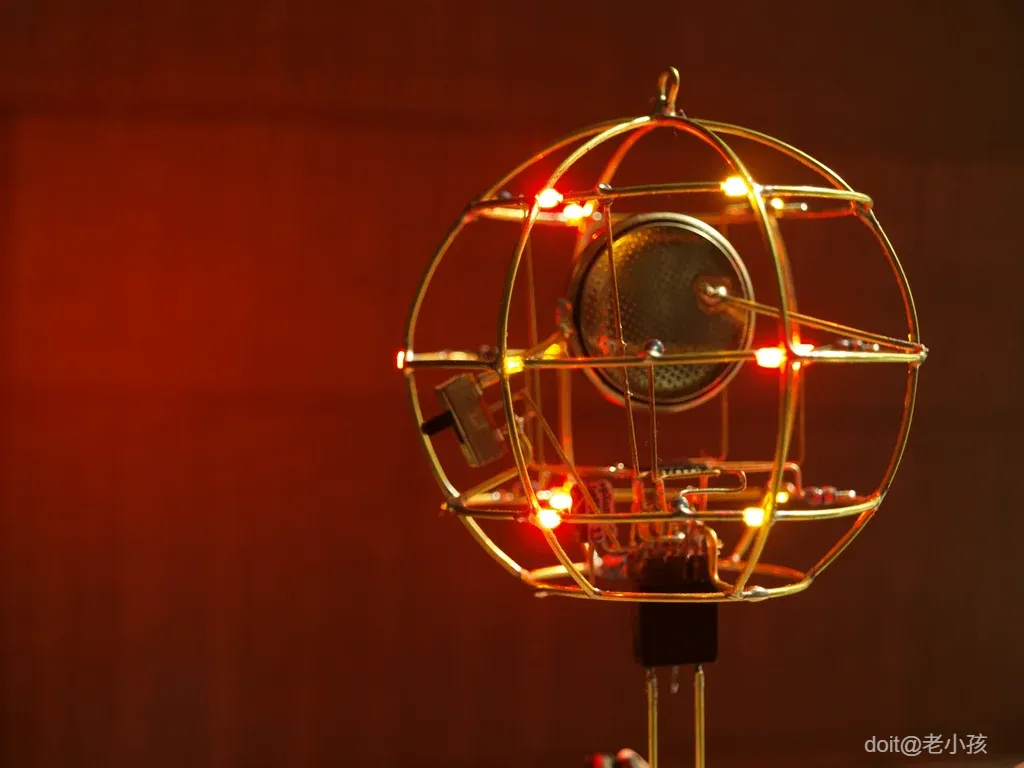

让它发光!

你的球体做好了吗?好的,现在是时候让它发光了。如果你只想让它发光,不关心任何动画效果,可以暂时停止阅读,在里面放一节 CR2032 纽扣电池和一个开关。用 68Ω 限流电阻将 LED 和电池连接起来,让它发光!将电池焊接到黄铜线上时,注意不要使其过热,否则可能会烧断。

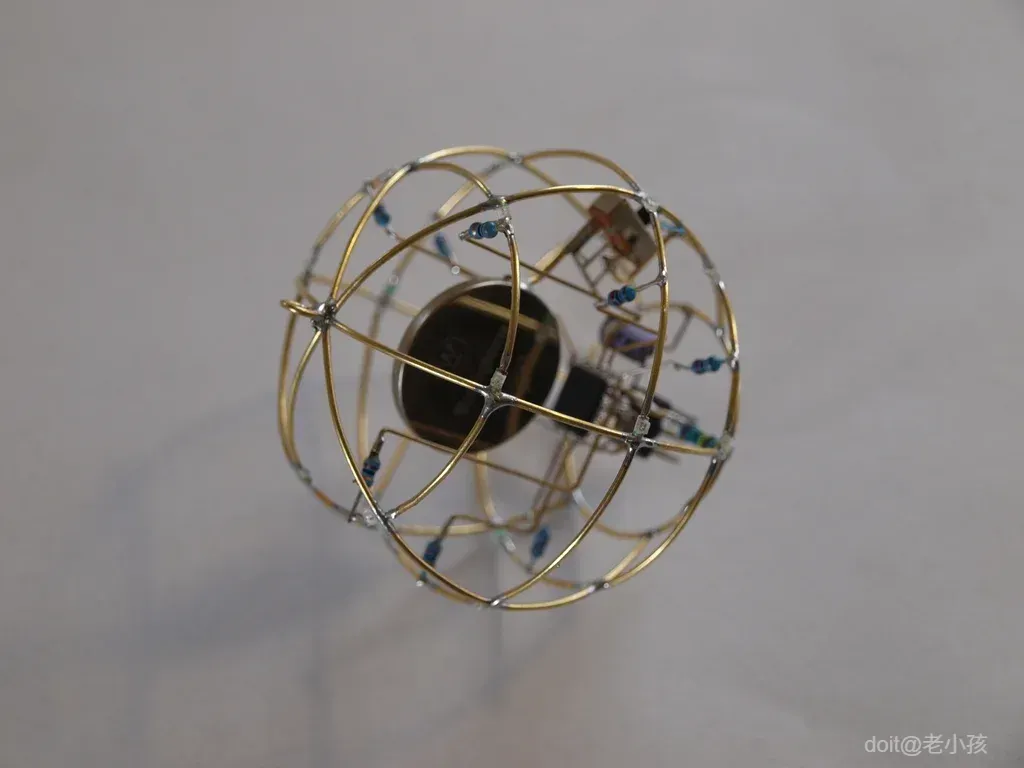

对球进行编程







如果你和我一样热爱 Arduino,想让它变得更智能、更有趣,那就把微控制器放进去吧!我更进一步,想让它真正实现自由形态——无需 PCB,无需像 Arduino NANO 那样的 Arduino 开发板——然后用裸露的微控制器进行实验。

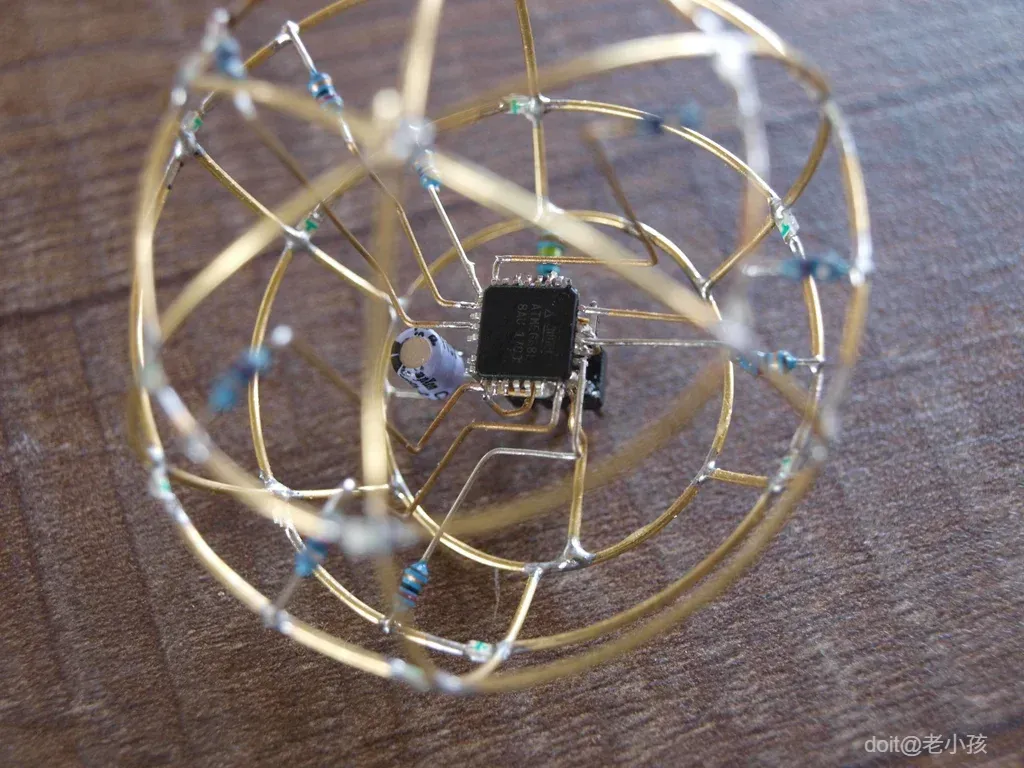

我使用了 ATmega8L 芯片——与 Arduino NANO 使用的封装相同,但内存更小,功耗更低。芯片尾部的 L 表示其工作电压范围很广,为 2.7 - 5V,在使用 3V 纽扣电池时非常方便。另一方面,由于它采用的是 TQF32 封装,因此焊接到电线上非常麻烦,但外观和性能都很棒。

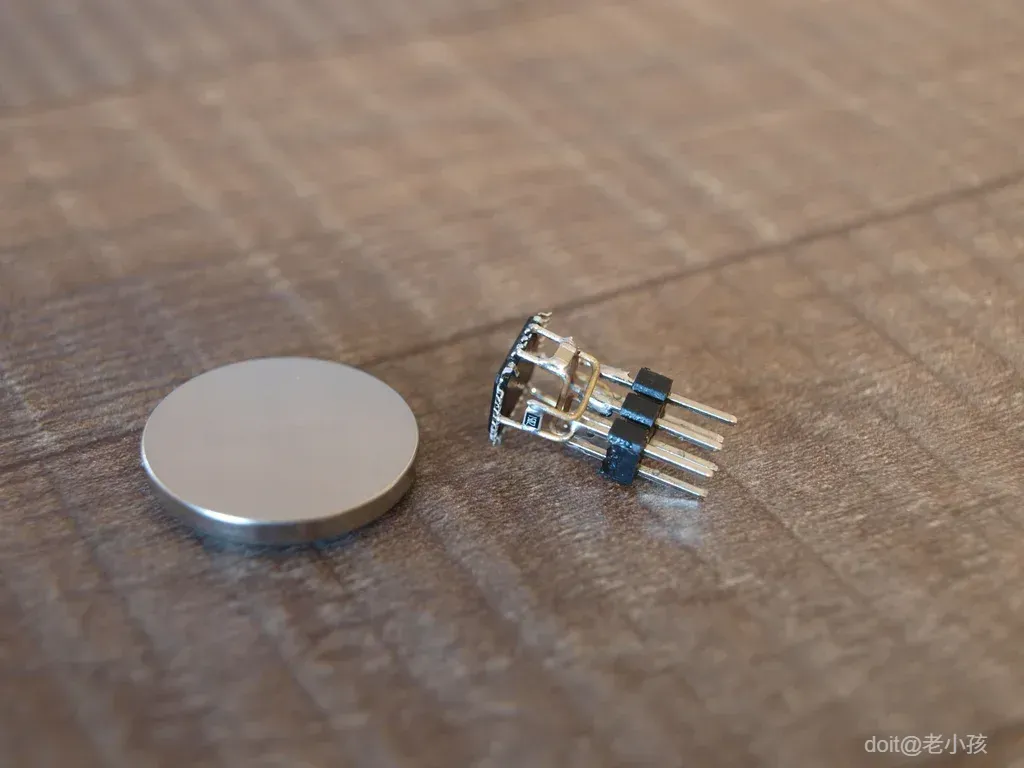

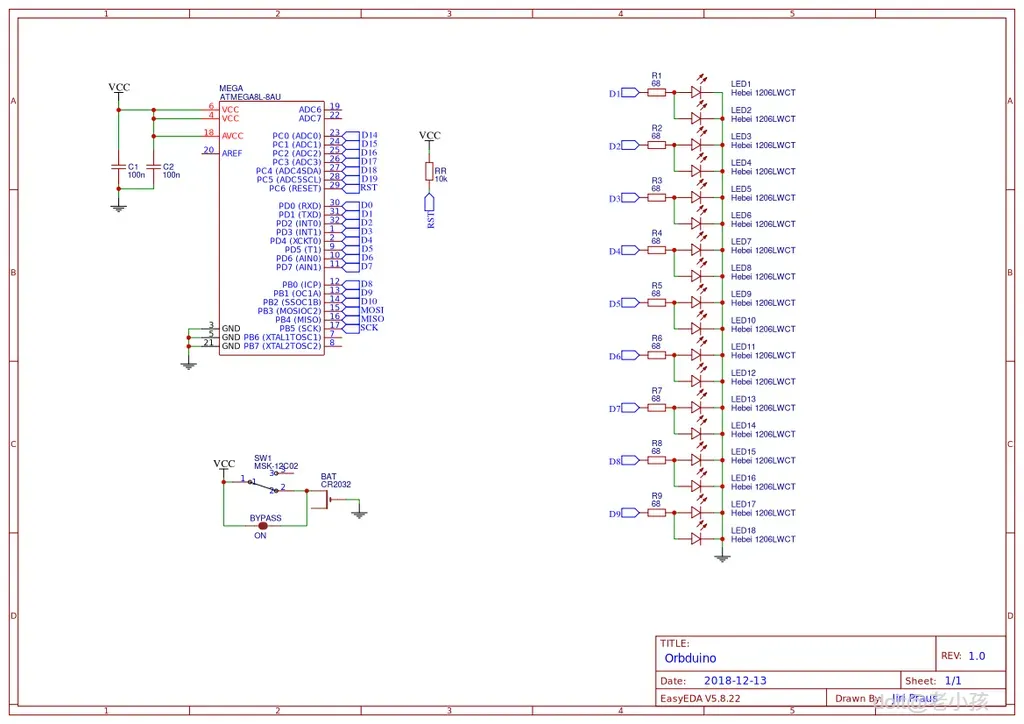

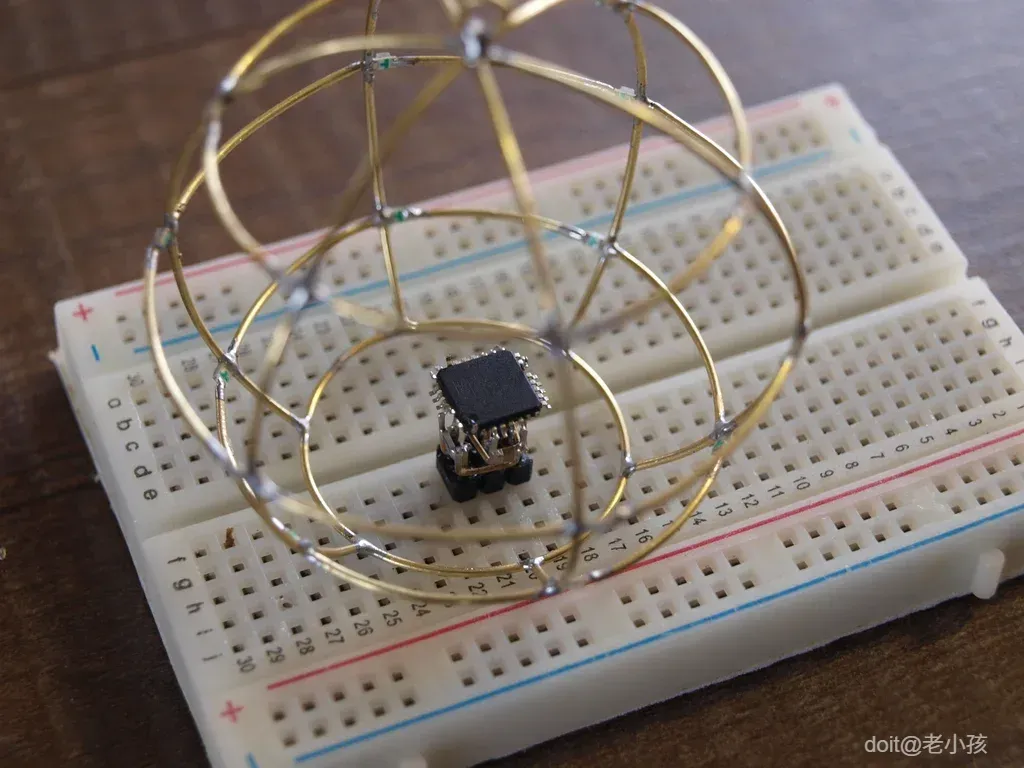

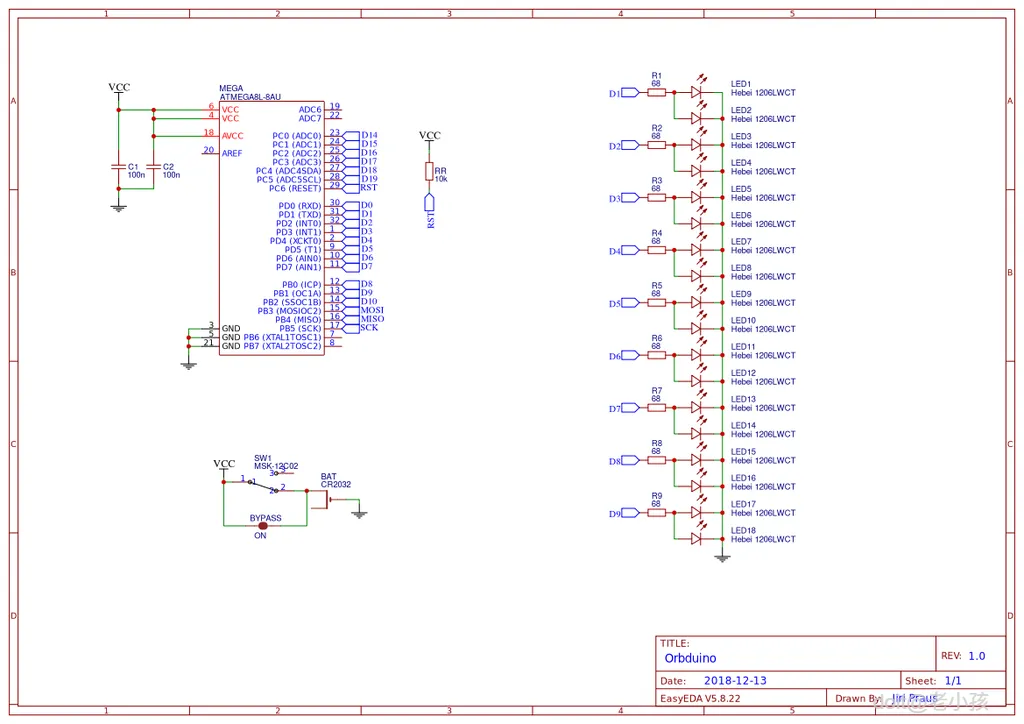

然而,一篇文章很难涵盖所有细节,所以我准备再写一篇文章,专门介绍如何创建一个微型可编程微控制器来驱动这个球体以及其他项目。敬请期待!这里先放一张我如何为 Orbduino 设置的示意图,以及一些图片。
