DIY二氧化碳检测仪

在将传感器和微控制器板安装到组件框架之前，我们需要将排针焊接到RP2040板和Promaker羽毛翼上。取出母排针并将其安装到RP2040板上的位置。将排针的一个引脚焊接到电路板上。用烙铁重新加热焊点，并将排针拉直，使其垂直于电路板表面。拉直后，焊接其余的排针引脚。

要将公头插针安装到道具制作者的羽毛翼上，请将公头插针插入母头插针。这样可以确保在将插针焊接到电路板上时，所有插针都对齐。插针安装到位后，将羽毛翼上的孔与插针对齐。将每个插针焊接到羽毛翼上。

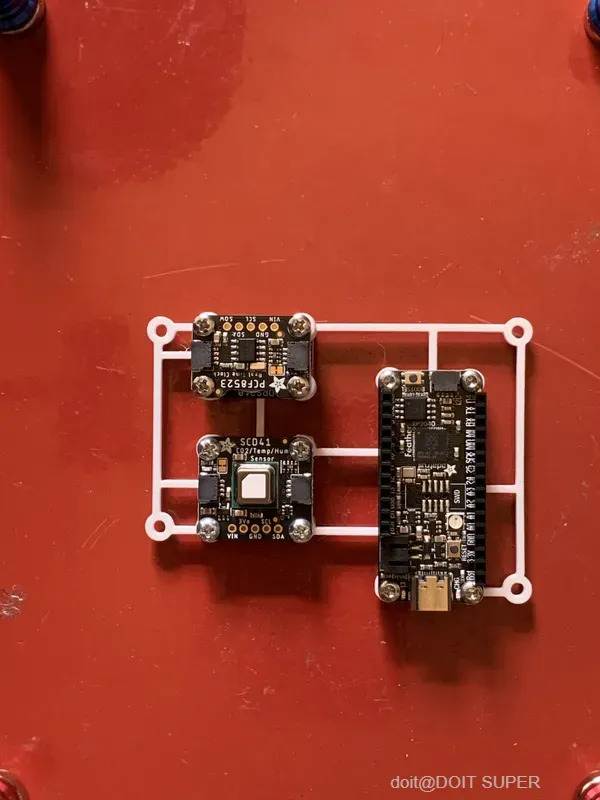

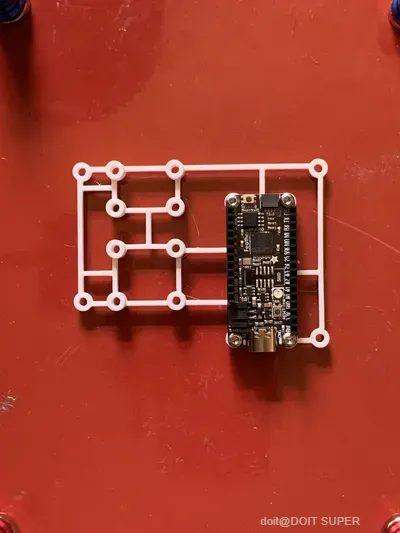

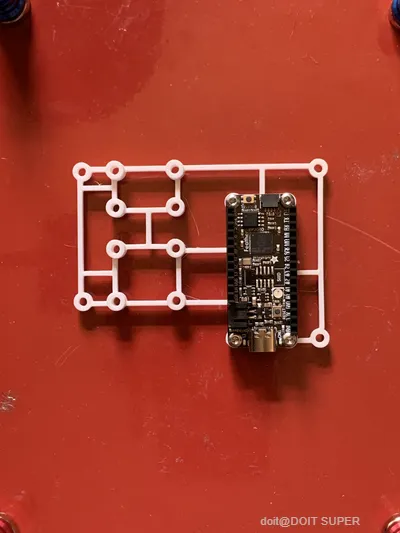

将 RP2040 羽毛板安装到框架上，位置如下图所示。使用 M2.5 螺钉和螺母将 RP2040 羽毛板固定到框架上。

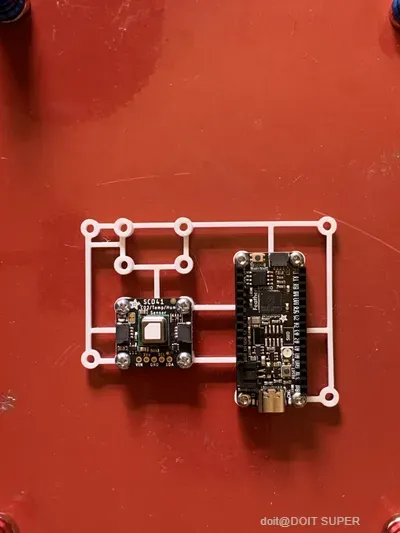

接下来，将 SCD-41 二氧化碳传感器安装在下图所示的框架位置。使用 #4-40 x 3/8 机械螺钉和 #4-40 六角螺栓将 SCD-41 传感器固定到二氧化碳探测器框架上。

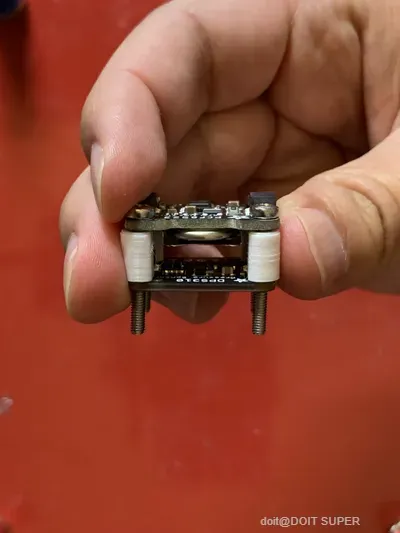

接下来，将 DPS310 气压传感器和 DS3231 RTC 安装到二氧化碳探测器框架上。RTC 电路板使用小型 RTC 框架垫片固定在气压传感器上方。首先，将纽扣电池装入 RTC 电路板，然后使用 2.5 毫米 x 20 毫米螺丝将 RTC 电路板固定在小型框架上，如下图所示。

使用 2.5M 六角螺母将两块板固定到主框架上。

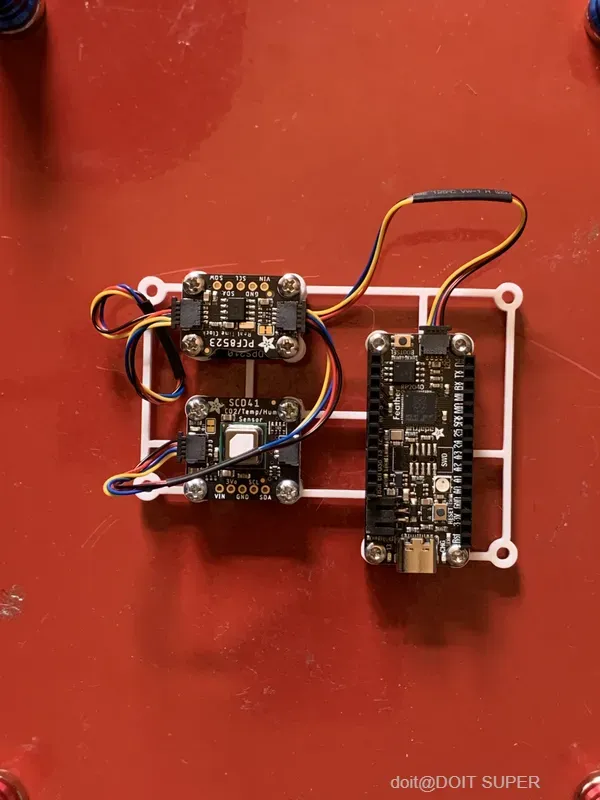

将所有传感器板安装到框架上后，使用 100 毫米和 200 毫米的杆状电缆连接每块板。确保每块板串联，并且所有板都连接到 RP2040 羽毛板。

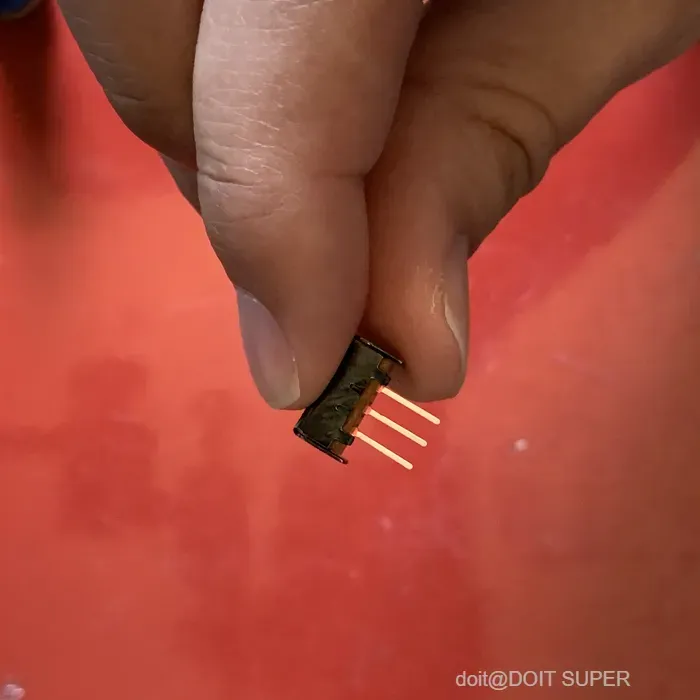

滑动开关组件位于电池和 RP2040 开发板之间。当未插入 USB 电源时，组件可以使用电池供电。准备滑动开关时，请移除滑动开关边缘的一根导线，如下图所示。开关的另外两根导线也可以稍微修剪一下。

取出插座型 JST 线和插头型 JST 线，并将它们修剪至与外壳长度相等。将两根线缆的引线镀锡。在将电线焊接在一起之前，先将热缩管穿入电线，以便将其套在焊点上。将插座型 JST 连接器和插头型 JST 连接器的黑色电线焊接在一起。将热缩管套在焊点上，并将其收缩到位。

将热缩管套在JST插座和插头连接器的每根红线上。将插座和插头JST线的红线连接到开关上的两根导线。将热缩管套在焊点上，并收缩到位。

Neopixel 环有三个输入：信号、电源和返回。要为 Neopixel 环供电，需要将三线 JST 线缆连接到这些输入。取出三线 JST 线缆，并将以下电线焊接到以下输入端：

1. VCC——红线
2. GND-黑线
3. 数据输入 - 白线

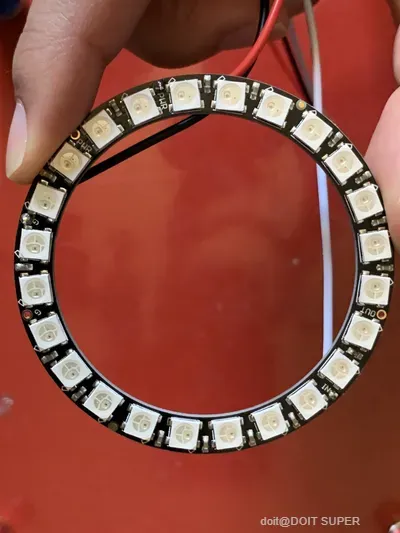

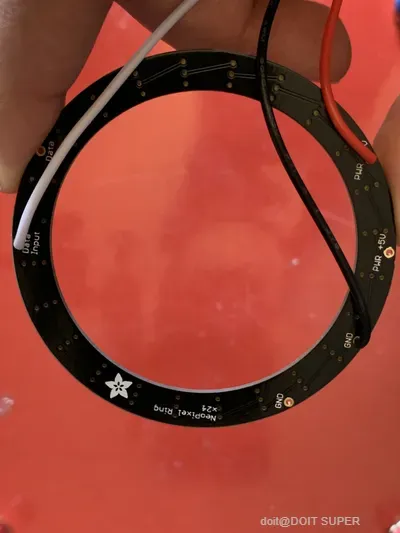

为了使 Neopixel 环正确安装在支架中，应将电线焊接在环的正面，如下所示。

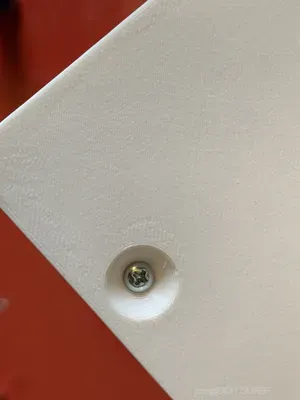

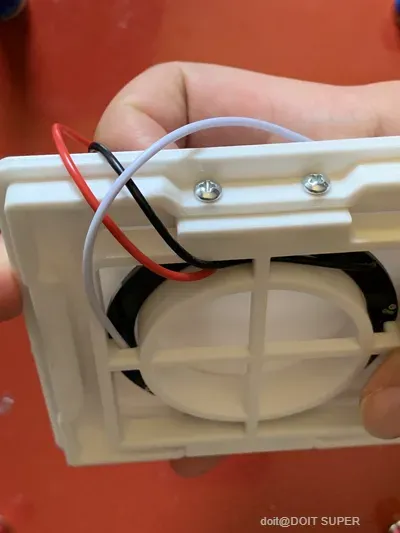

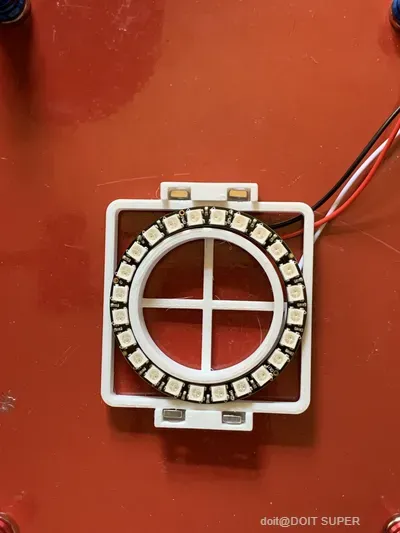

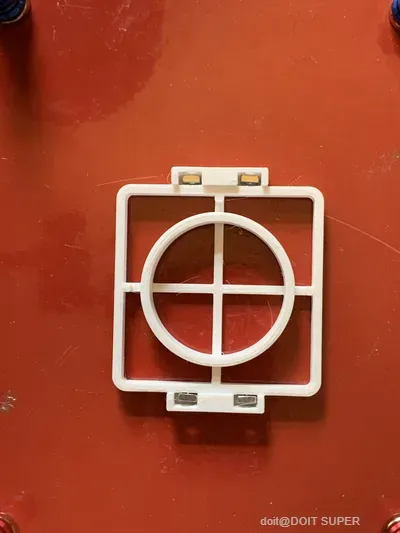

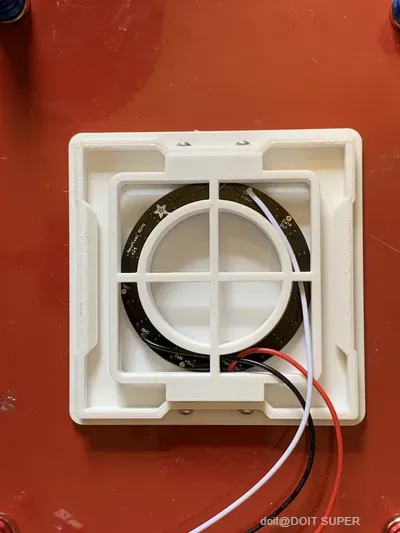

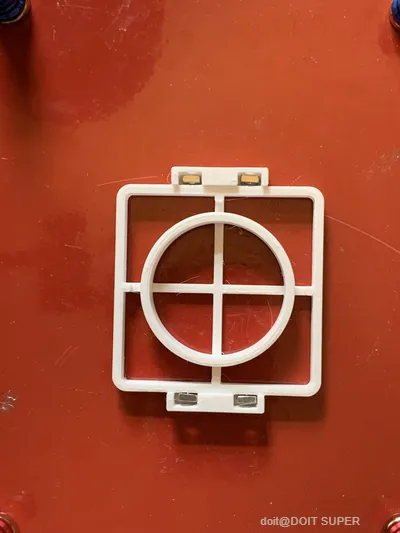

将连接器线束焊接到 Neopixel 环上后，将环安装到支架上，并将连接器线束穿过框架。将方形 #4-40 螺母放入支架槽中。将支架放入外壳盖中，并将 #4-40 x 3/8 紧固件插入顶部的孔中。使用螺钉将框架固定到盖子上。

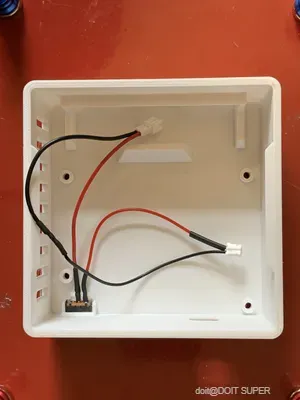

1. 所有主要部件都已组装完成，是时候将所有部件放在最终组装中了。首先，我们将开关组件安装到外壳中。将交换机放入机柜上的交换机位置。用一些热胶将开关固定到位。

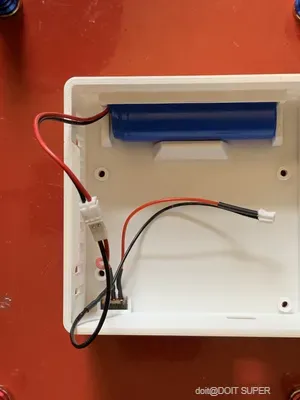

2. 将电池插入外壳并将电缆连接到交换机组件插座。

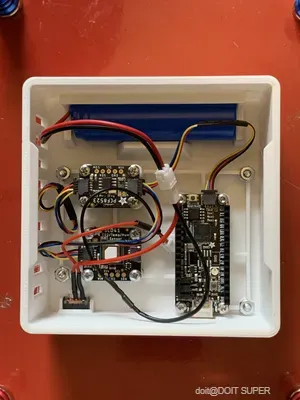

3. 使用 M3 x 12mm 紧固件和六角螺母将板支架组件固定到外壳中。将紧固件穿过外壳的底部，然后将螺母放在支架顶部。

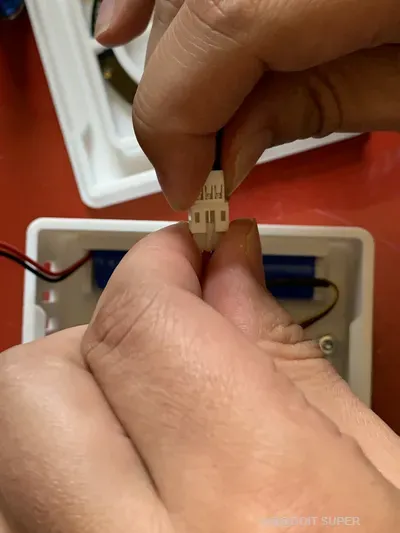

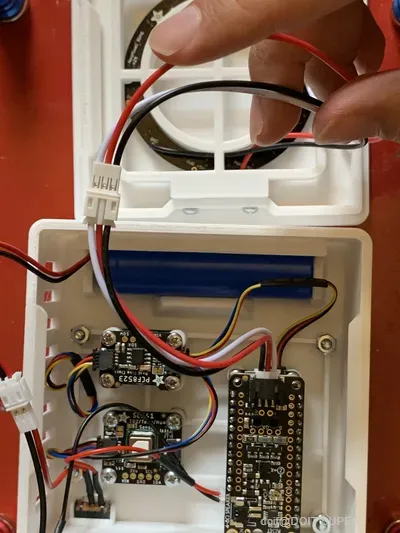

4. 将 neopixel 线束连接到 propmaker 羽毛翼连接器。

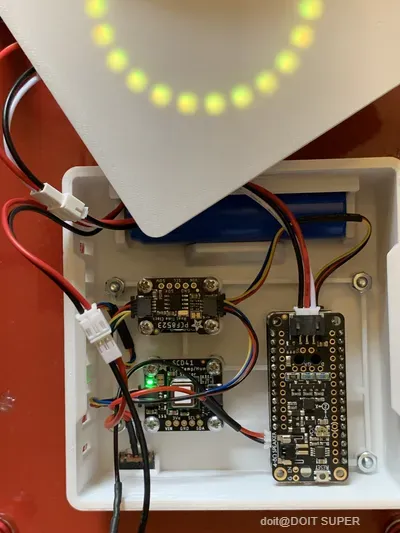

5. 最后，将开关组件插头连接到 RP2040 板上的连接器。如果开发板通电，将开关滑动到相反位置以关闭开发板。CO2 检测器组装现已完成！
