DIY光耦合器

DOIT SUPER
转载
发布时间: 2025-07-05 14:46:41 | 阅读数 0收藏数 0评论数 0
封面
当我在车库门开启器上工作时,我无法从3.3VNodeMCU 板控制12V继电器,当时我没有任何可用的光耦合器。因此,我不得不求助于使用5V继电器。在考虑我能做什么时,出于好奇,我萌生了制作自己的光耦合器的想法,这样我就可以看看这个想法是否可行,我必须说它比我想象的要好。通过使用 LED 和 LDR,我构建了一个简单的光耦合器,然后用它来控制 5V 电源的 12V 继电器。

准备工作:

材料:


材料名称

数量

型号/说明/备注

光敏电阻 LDR

1


LED

1

白光

热缩管


2mm

杜邦线


若干

电工胶带



继电器

1

12V

电阻

1

100Ω

电源

5V



工具:


工具名称

数量

型号/说明/备注

钢丝剪

1


尖嘴钳

1


斜嘴钳

1

5寸

万用表

1



1

准备 LED 和 LDR

这两个设备都将用热缩管尽可能靠近地包裹在一起,因此在 LED 和 LDR 引线中进行适当的电气隔离非常重要。

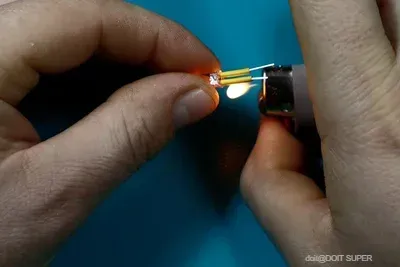

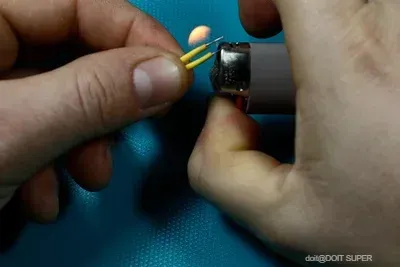

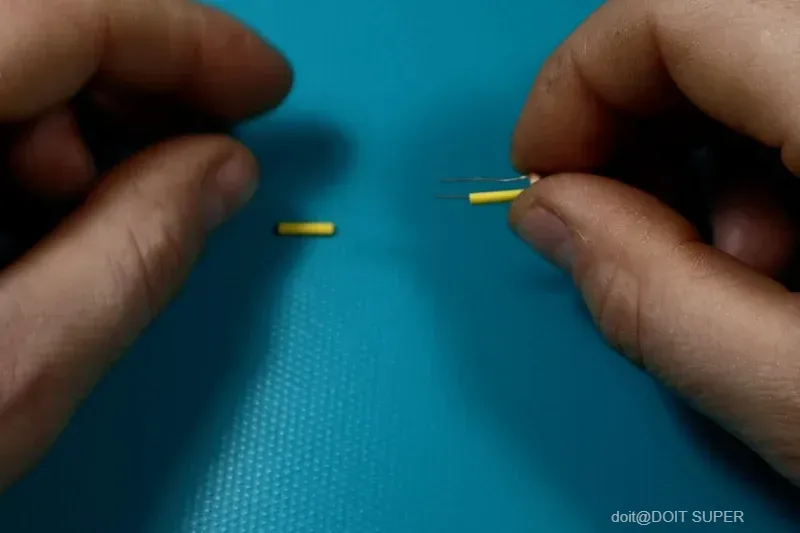

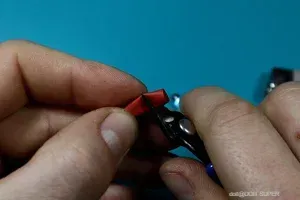

为此,我用了最小的热缩管,并将其添加到 LED 和光敏电阻的引脚上。这将在组件内部提供电气隔离。


2

构建光耦合器

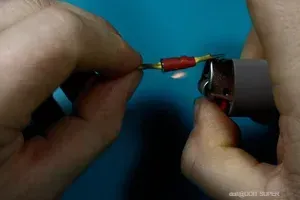

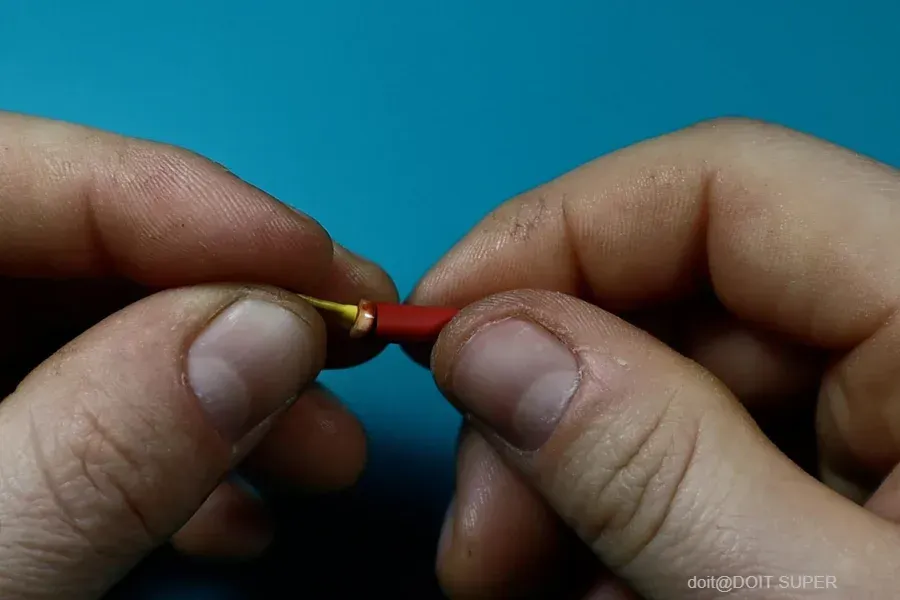

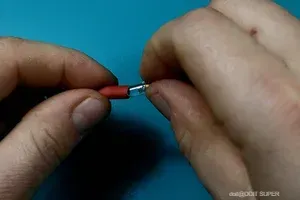

为了构建光耦合器,我使用了 5 毫米热缩管,首先将光敏电阻放入其中,确保切掉多余的部分,以便只为 LED 主体留出足够的热缩管。

LED 末端有一个小唇,无法与管子配合,但我们将在下一步处理这个问题。


3

尽量减少漏光

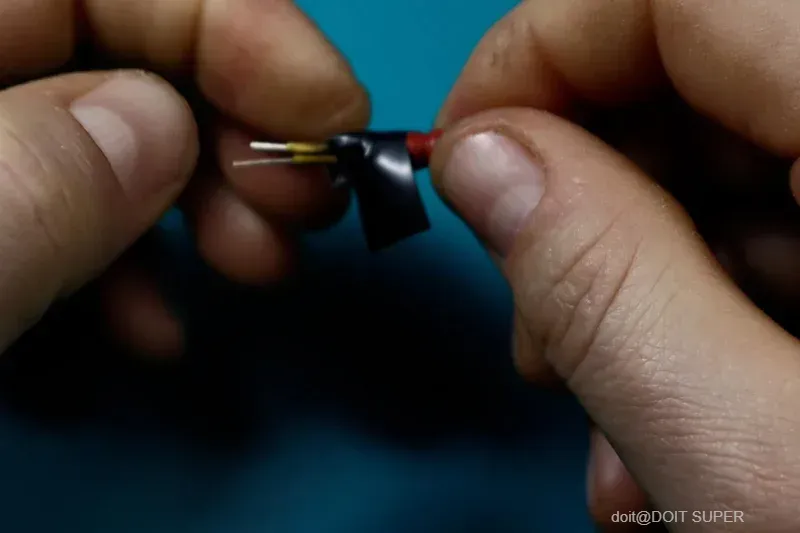

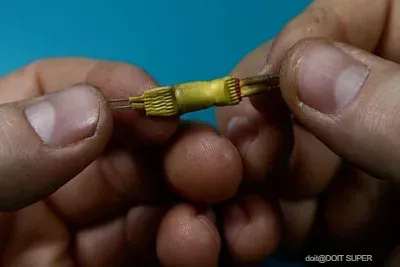

为了确保光耦合器不受外部光线影响,我们必须尽可能地将其与外部光线隔离。由于LED有一侧暴露在外,我剪了一小块电工胶带盖在上面,然后用一根热缩管覆盖了整个光耦合器。

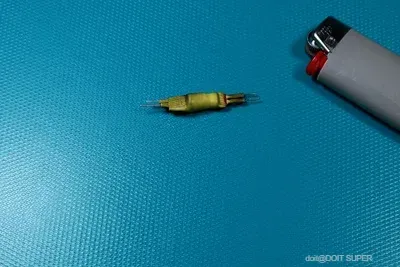

由于我只有黄色热缩管,最终结果并不完美,所以最后,我还用一块电工胶带包裹了整个光耦合器。


4

测试光耦合器

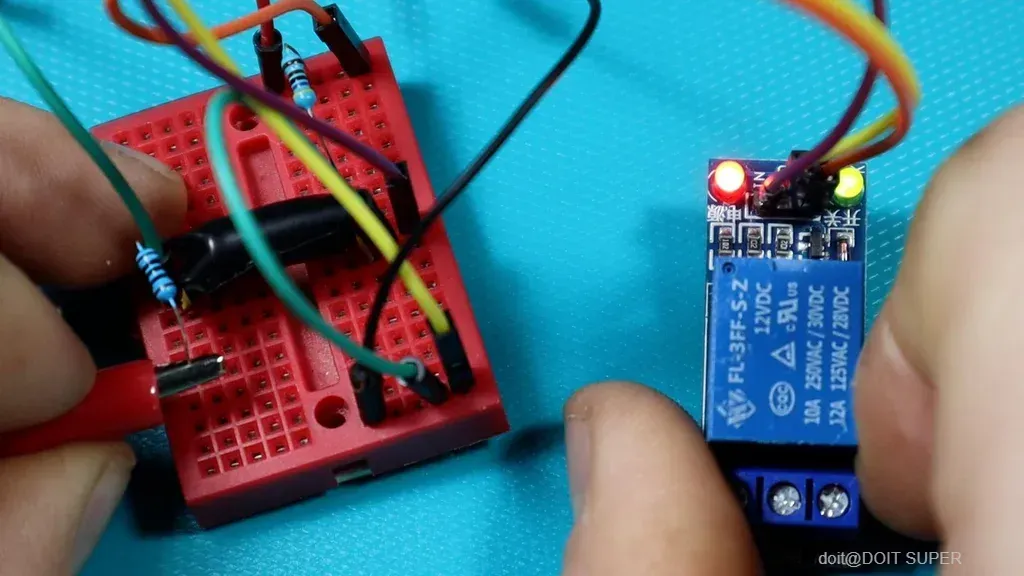

为了确保光耦合器正常工作,我制作了一个电路,将其LED连接到5V电源,并串联一个100欧姆的电阻。这将为LED提供约20mA的电流,使其足够亮。

在另一端,我将继电器连接到 12V,其中信号引脚通过 4.7kOhm 电阻连接到 12V 并通过 LDR 连接到地面。

当没有光照在光敏电阻上时,其电阻非常高,因此 4.7kOhm 电阻会使信号引脚保持高电平,继电器处于关闭状态。一旦我们打开 LED,光敏电阻的电阻就会下降,并将继电器信号引脚拉至 0V,从而继电器导通。

效果出奇地好,所以我可以说实验成功了,我对结果非常满意。

如果你觉得这很有趣,一定要看看我的其他 Instructables我的 YouTube 频道。DIY 光耦合器的整个搭建和测试过程可以在搭建视频中看到。
