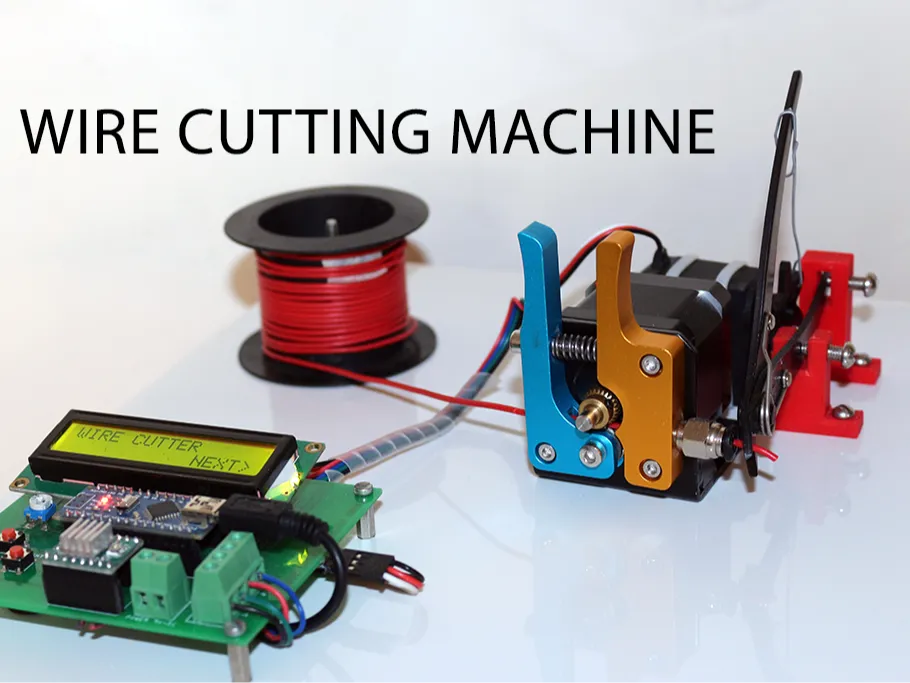

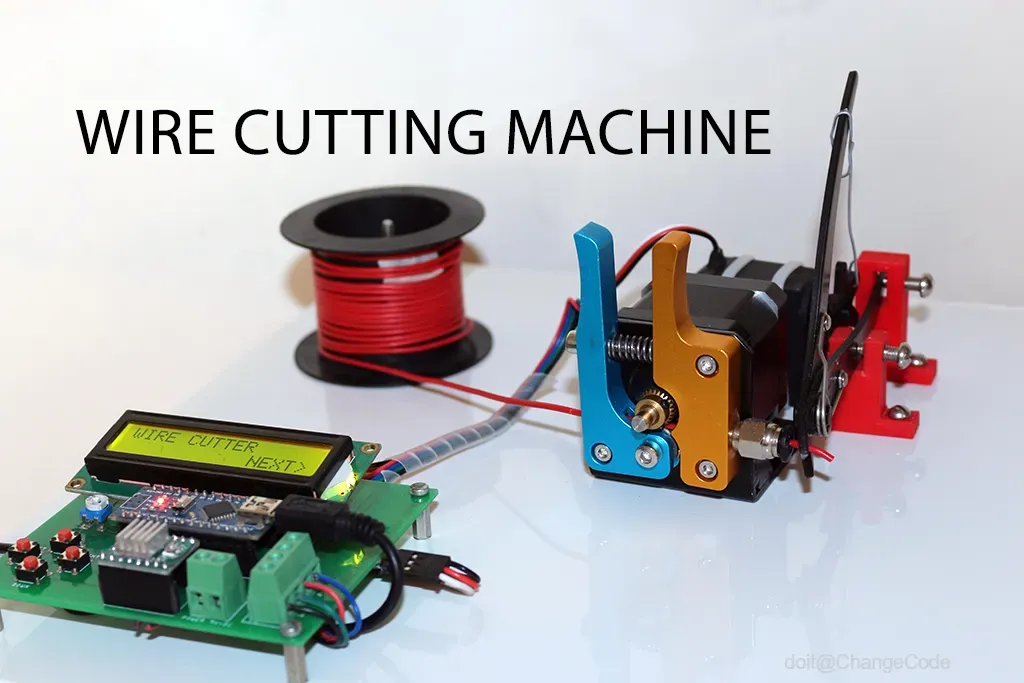

自动切线机

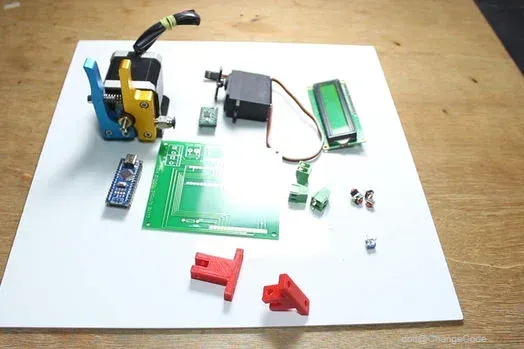

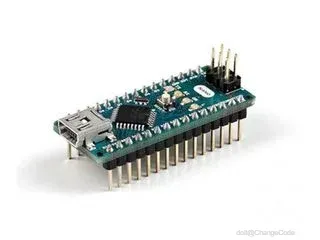

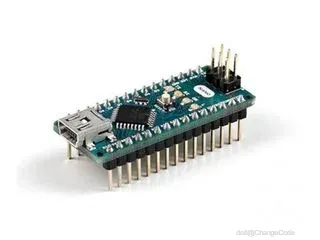

1. Arduino Nano​​

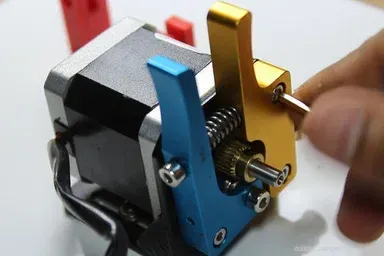

2. ​​步进电机​​

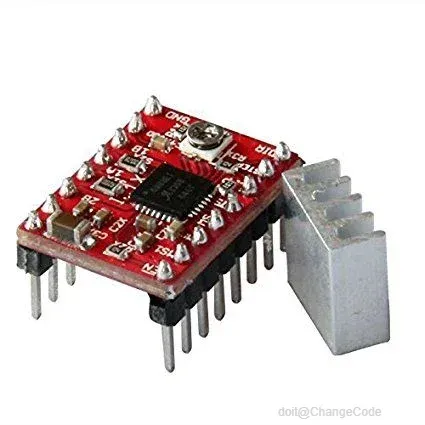

3. ​​电机驱动器（A4988）​​
4. ​​16×2液晶屏​​

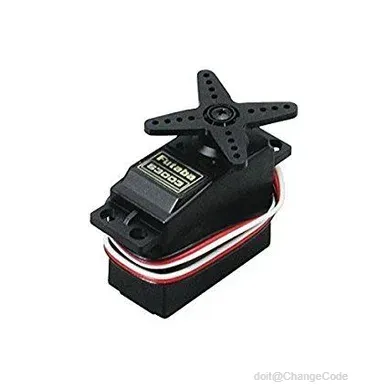

5. ​​伺服电机​​
6. ​​线缆端子排​​
7. ​​按键开关​​
8. ​​切割刀具​​

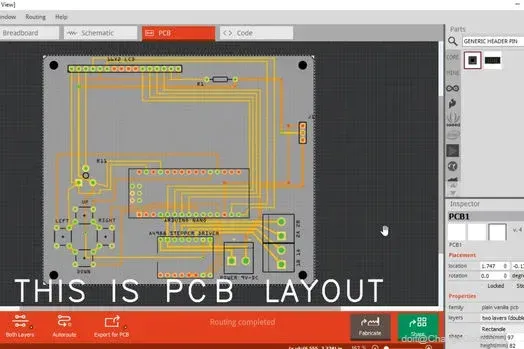

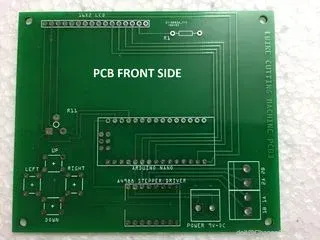

1. 使用Fritzing软件绘制PCB布局；

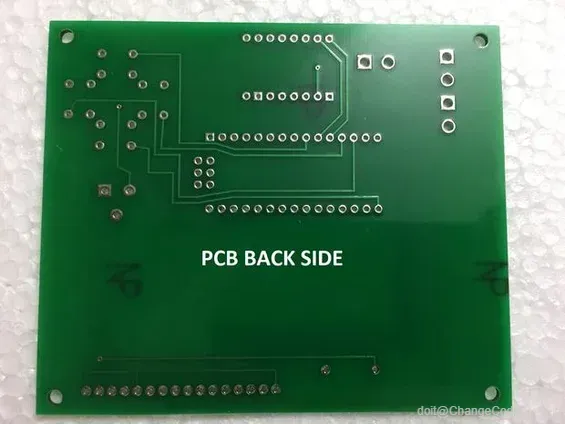

2. 导出Gerber文件并通过JLCPCB订购PCB；

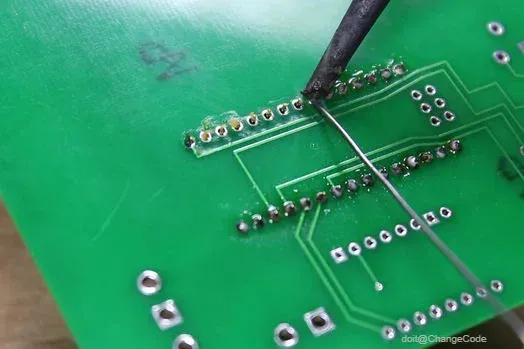

3. 收到PCB后焊接以下组件：
4. Arduino Nano固定座
5. 液晶屏接口
6. 电机驱动器插座
7. 线缆端子排（用于连接电源和步进电机）
8. ​​注​​：提供可编辑的PCB文件（见附件），支持自定义修改。

1. ​​基座制作​​：采用3mm白色亚克力板切割机身主体；
2. ​​组件安装​​：
3. 在亚克力板上钻孔，固定PCB、步进电机+挤出机构、切割刀和伺服电机；
4. 参考配套视频（点击观看）优化安装布局；
5. ​​线路连接​​：
6. 将电源线接入PCB端子排；
7. 连接步进电机、伺服电机与驱动电路。

1. 通过USB连接Arduino Nano至电脑；
2. 向PCB供电端子排接入12V直流电源；

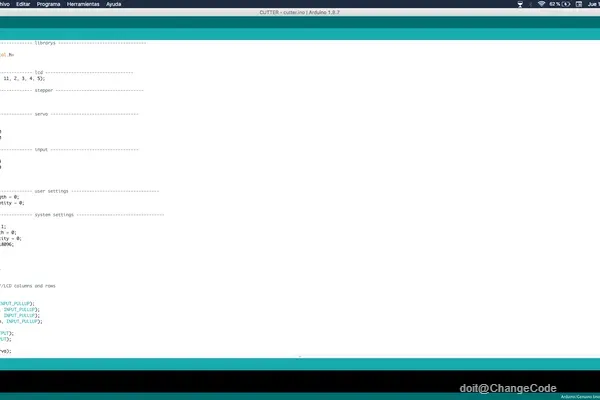

3. 上传代码至Arduino Nano；

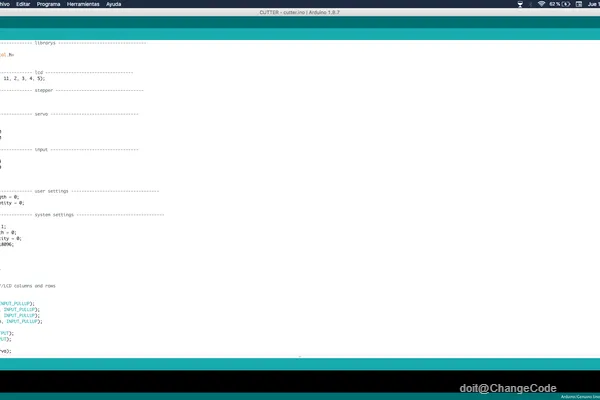

4. 通过按键操作界面设置导线参数（长度/数量），实时数据显示在液晶屏上。

机器可实现自动化导线切割，适用于电子制造、模型制作等领域。完整教程含视频指导，欢迎进一步探讨！
