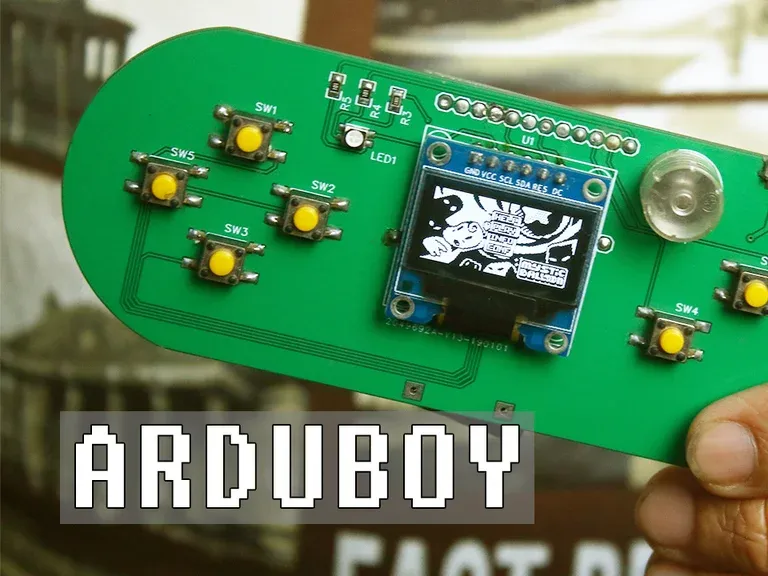

手持游戏机 | Arduboy 克隆

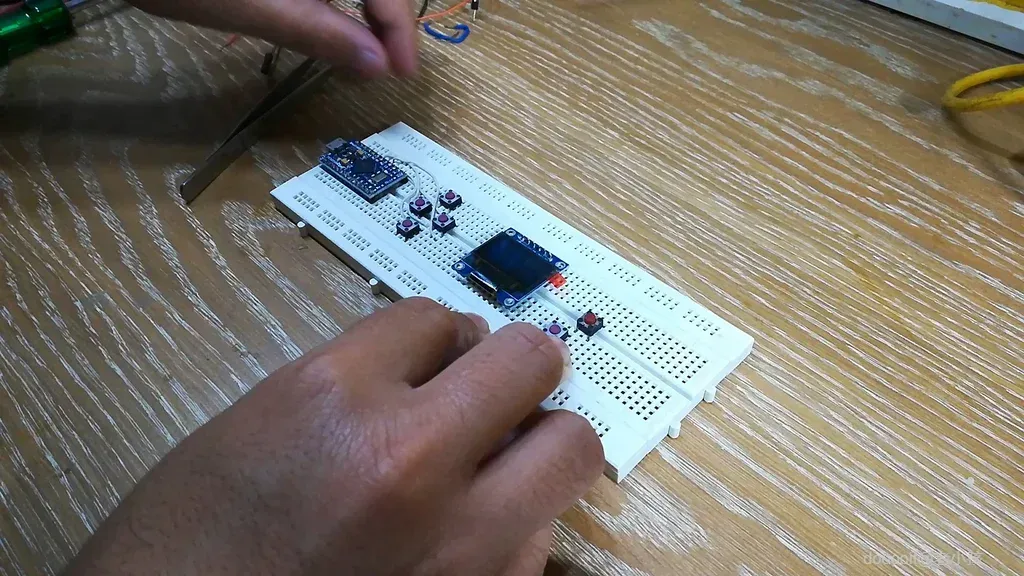

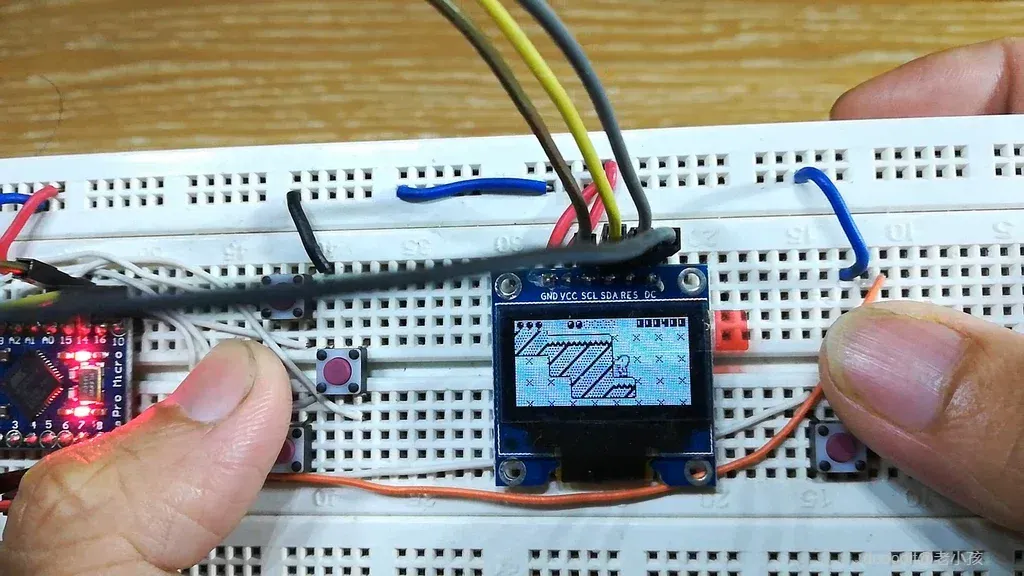

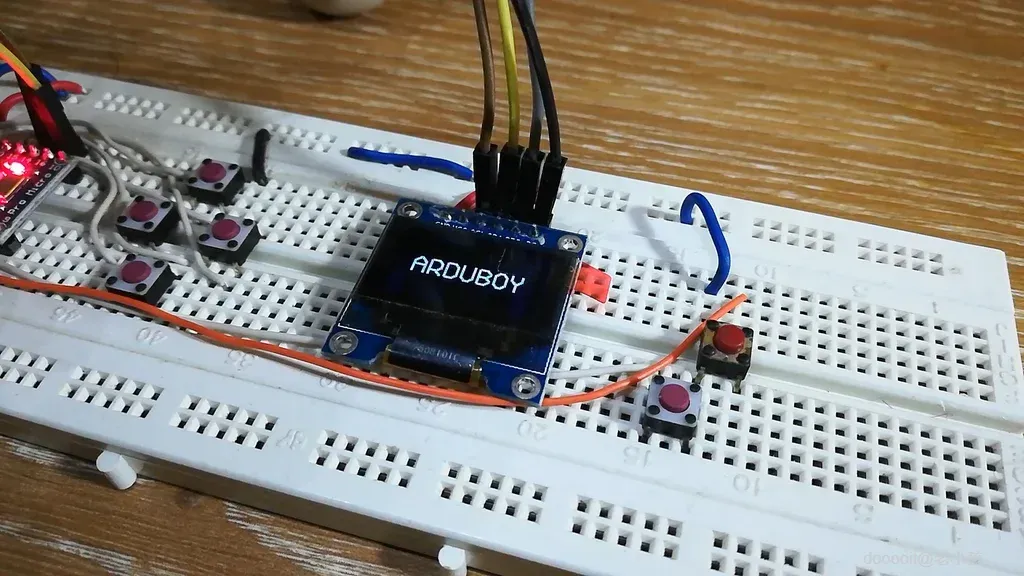

收集所有必需的组件并开始将它们连接到面包板上，如电路图所示。

连接如下：

控制键：

上行 - A0

向下 - A3

右 - A1

左 - A2

A - D7

B—D8

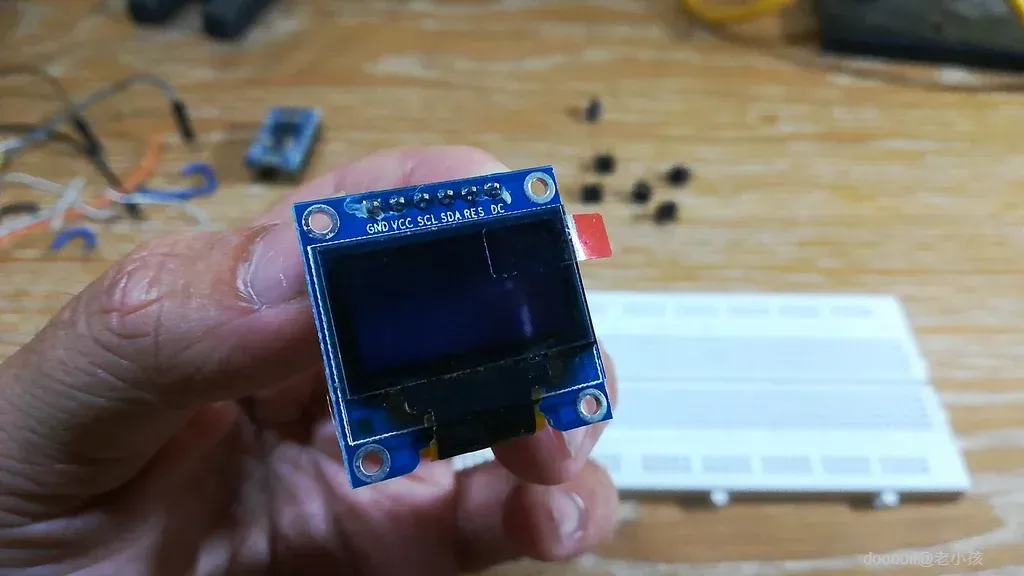

OLED显示屏：

沙中线—D15

圣达法-D16

直流-D4

RES-D2

扬声器：

扬声器 + - D5

扬声器——D6

RGB LED：

红色-D10

绿色——D3

蓝色-D9

在将任何游戏上传到 Arduino 之前，需要遵循几个步骤。

1. 打开Arduino IDE >文件>首选项
2. 将下面的 URL 复制并粘贴到“附加主板管理器 URL”文本框中，然后单击“确定”。
3. 转到“工具” > “主板” > “主板管理器”。
4. 在文本框中输入homemade或Arduboy homemade。
5. 选择Arduboy Homemade包并单击安装。

安装库后，转到工具菜单并进行如下选择：

1. 董事会：自制 Arduboy
2. 引导加载程序：Cathy3K

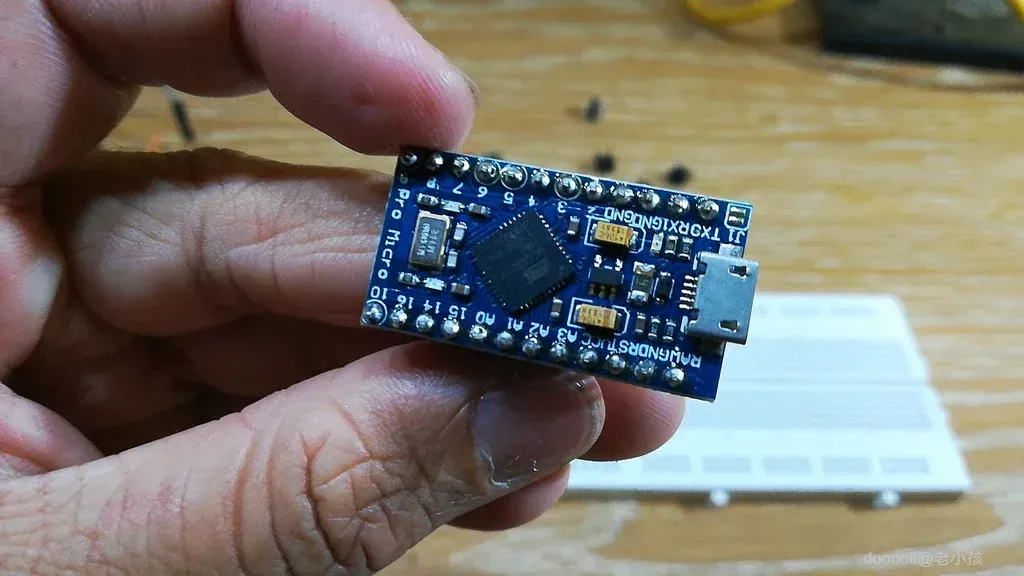

3. 基于：SparkFun Pro Micro 5V - 备用接线
4. 核心：Arduboy优化核心
5. 显示器：SSD1306

从这里选择并下载您最喜欢的游戏。

打开.ino文件并点击上传。

当一切正常时，我们可以开始 PCB 设计过程。我选择 EasyEDA 进行设计，因为它让像我这样的初学者可以轻松完成设计。我希望它是便携式的，所以我决定用锂聚合物电池来运行它，这意味着需要充电和升压电路。我决定使用 MT3608 自己构建升压电路，但也准备连接一个随时可用的 MT3608 模块（我最终使用了它），以防我的版本出现故障。我已附上所有文件，以防您想使用我的 PCB 设计。

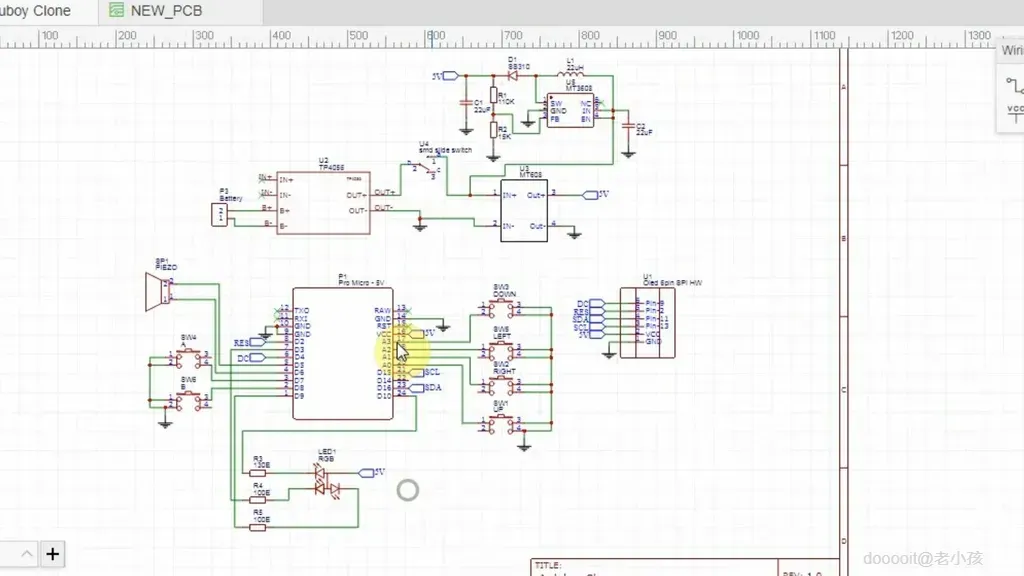

首先，从制作电路图开始。确保所有东西都标记正确，电路图整洁干净。这会使以后诊断问题变得更容易。选择组件时，注意组件的占用空间，并确保它与您拥有的组件相匹配。

检查完所有连接后，单击“转换为 PCB”选项。这将打开一个新窗口，您可以在其中找到所有准备放置和连接的组件的封装。

您要做的第一件事是定义您的电路板轮廓。粗略地、有逻辑地放置您的组件，以大致了解电路板的形状和大小。从 Layers 菜单中选择BoardOutline，然后使用 PCB Tools 菜单中的 Track 工具开始绘制。

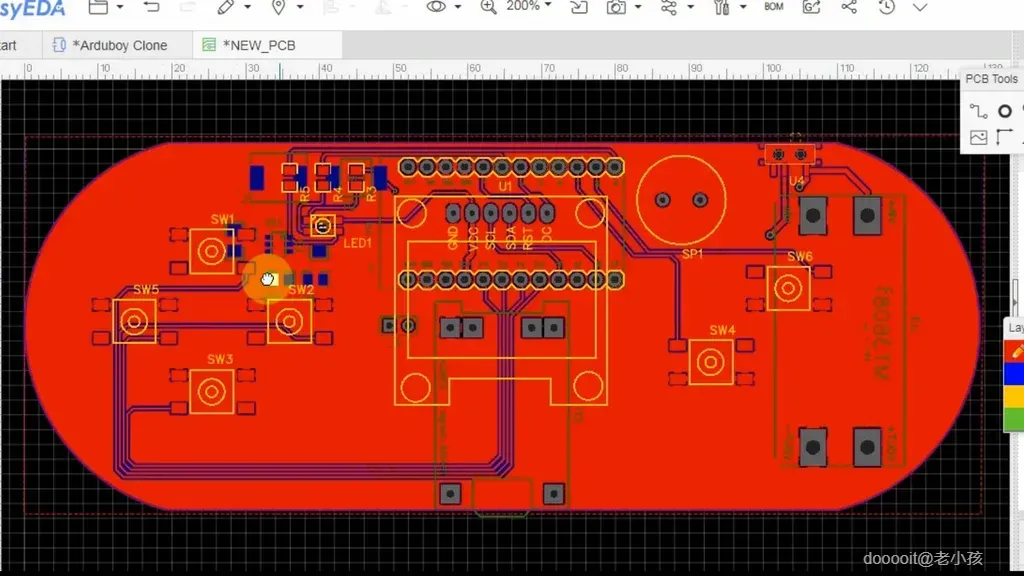

现在，确定组件的位置。您可能已经注意到焊盘上出现的线。这些线称为“Ratline”，它们可以帮助我们了解组件如何相互连接，从而轻松布置走线。

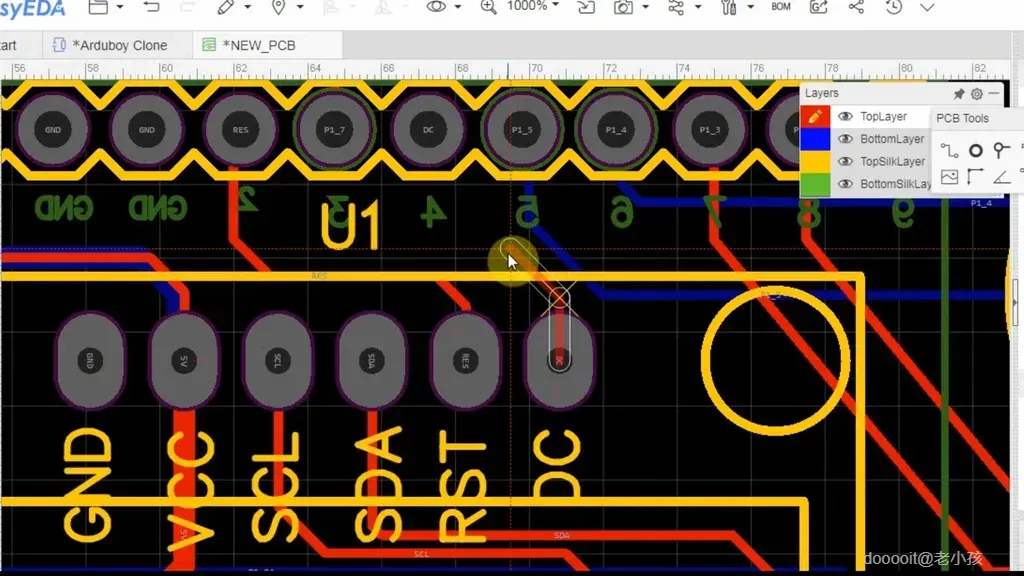

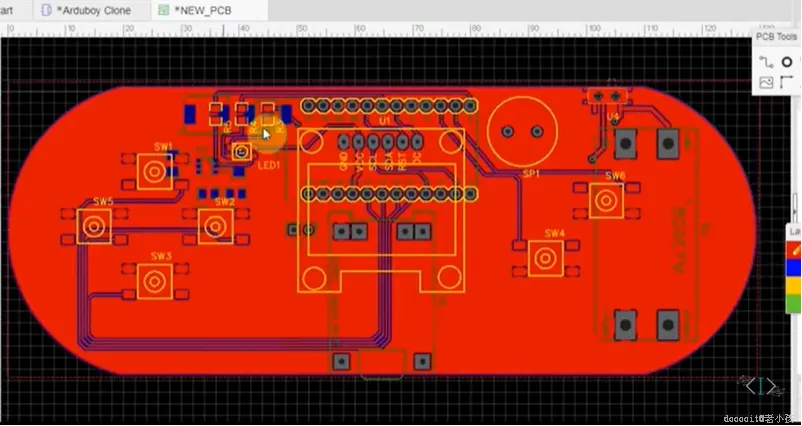

对组件放置满意后，即可开始用走线连接它们。走线的宽度由它要承载的电流决定。PCB走线宽度计算器派上了用场。我选择的信号线为 0.254mm，电源线为 0.6mm。从 Layers 菜单中选择TopLayer（或BottomLayer），然后使用 Track 工具开始绘制。跟踪时，可能会出现没有空间完成走线的情况。在这种情况下，您可以跳转到另一层并继续连接。两层走线之间的连接是借助Vias完成的。在制作走线的过程中，按 V。走线将结束，现在您可以放置​​通孔。然后，从 Layer 菜单中选择另一层，并从通孔开始继续走线。完成除 Ground 之外的所有连接。

现在从 PCB 工具菜单中选择“铜区域”工具并在电路板周围绘制。确保在网络文本框中选择了 GND。这将创建一个接地平面，其余的接地连接将自动与其建立。

检查、检查、再检查！确保你没有遗漏任何东西。一旦你完全确定，点击“生成制造文件”下载Gerber 文件，然后可以将其发送到你选择的制造服务。

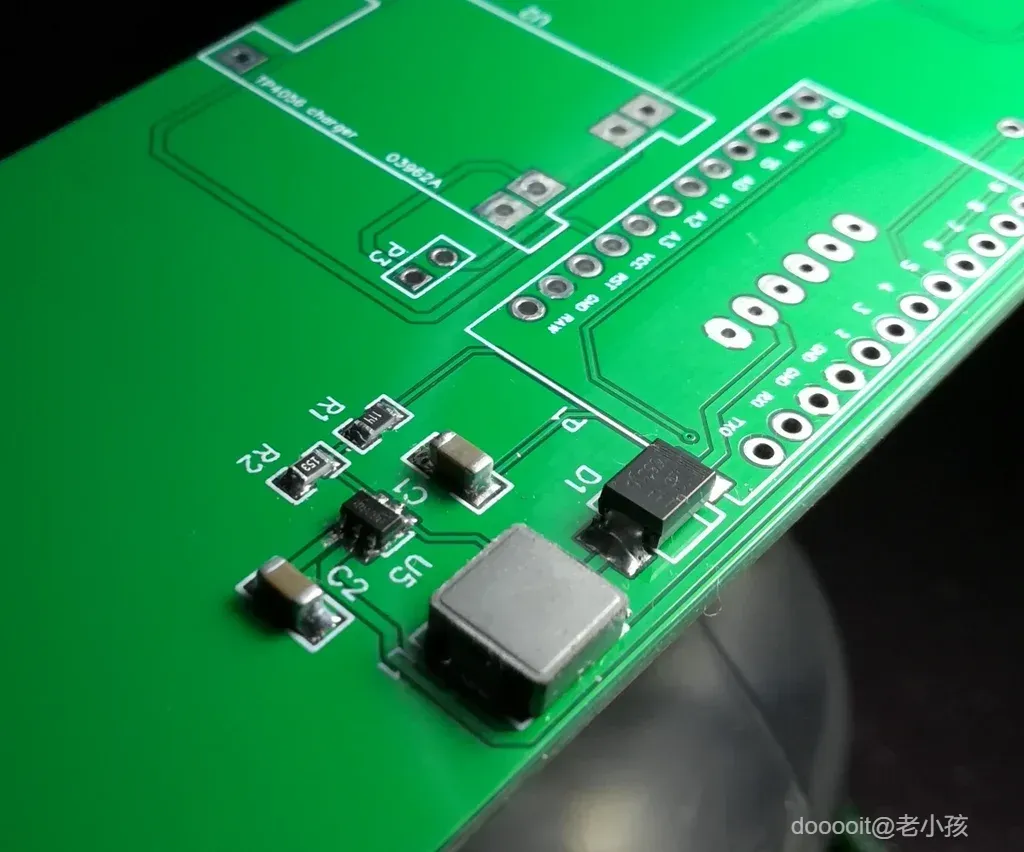

注意：如前所述，我使用 MT3608 制作了一个升压电路，在连接负载之前，该电路工作正常。输出电压大幅下降。我意识到了这个问题，因为 MT3608 的数据表清楚地指定了组件的排列方式和走线宽度。作为一名初学者，我很确定会发生这种错误。如果有人能向我解释问题的原因和解决方案，那将会很有帮助。

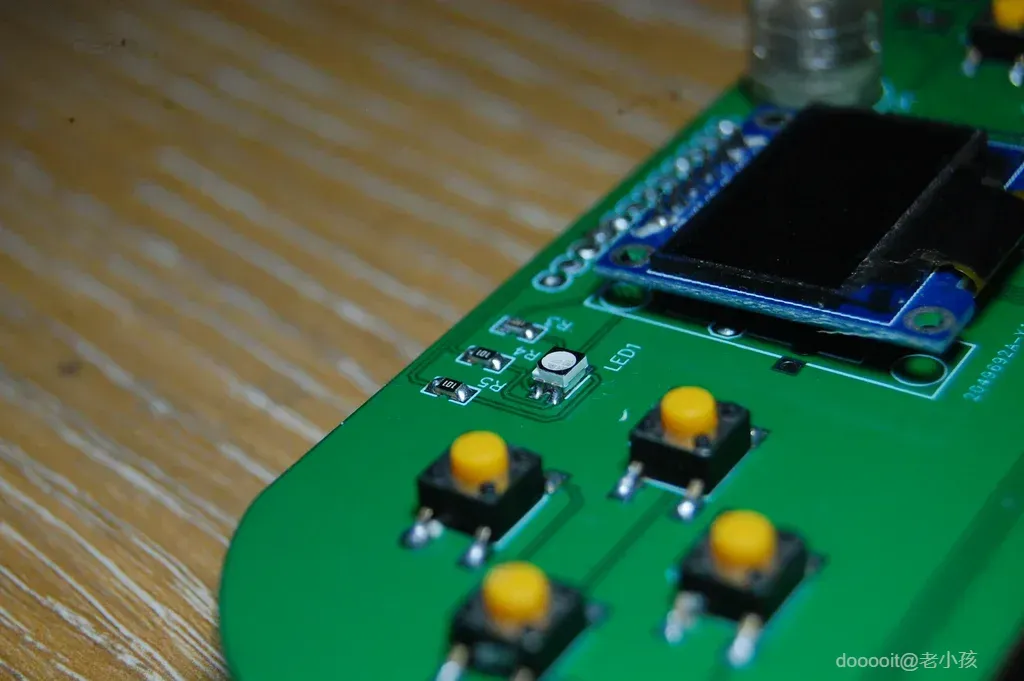

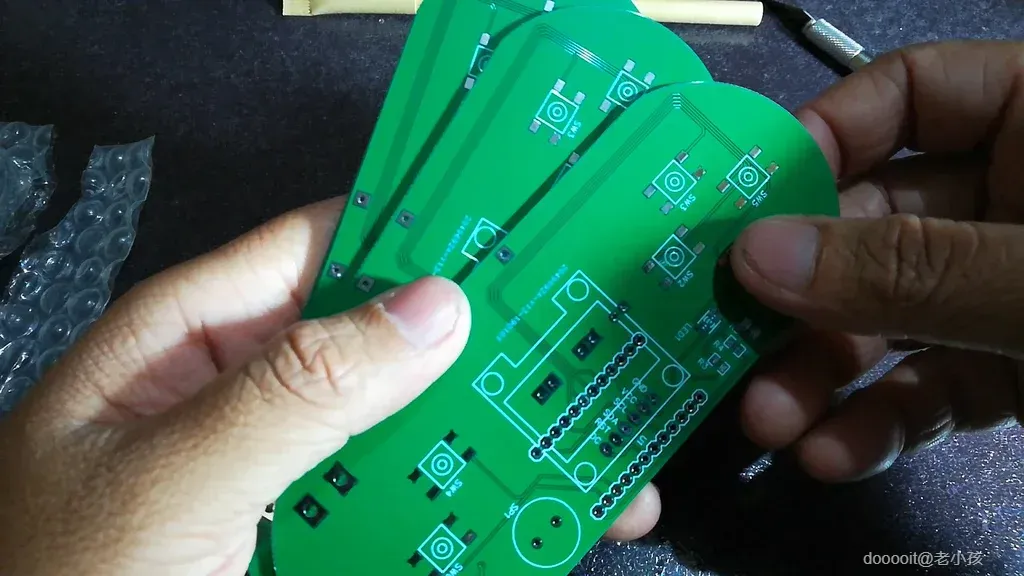

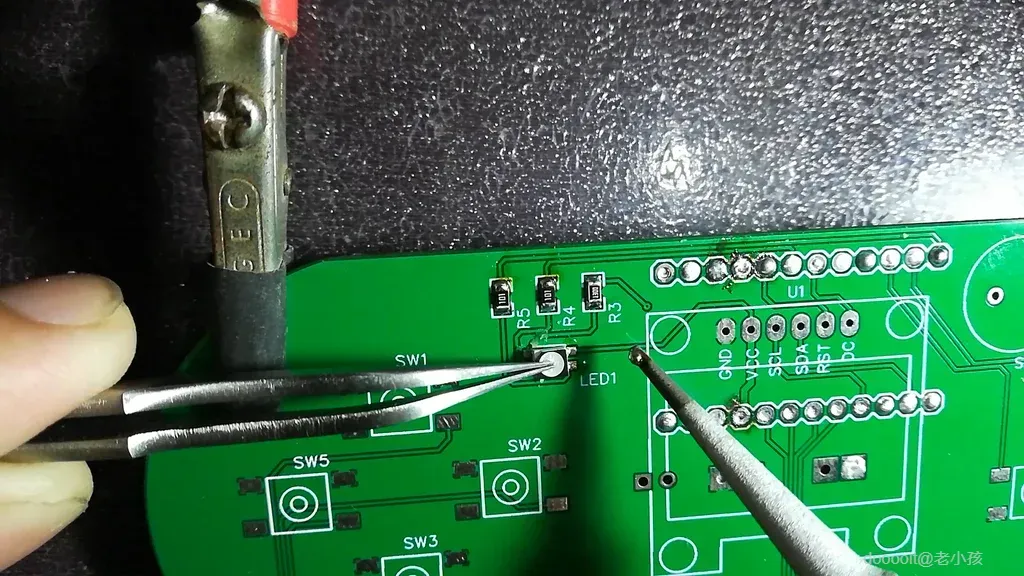

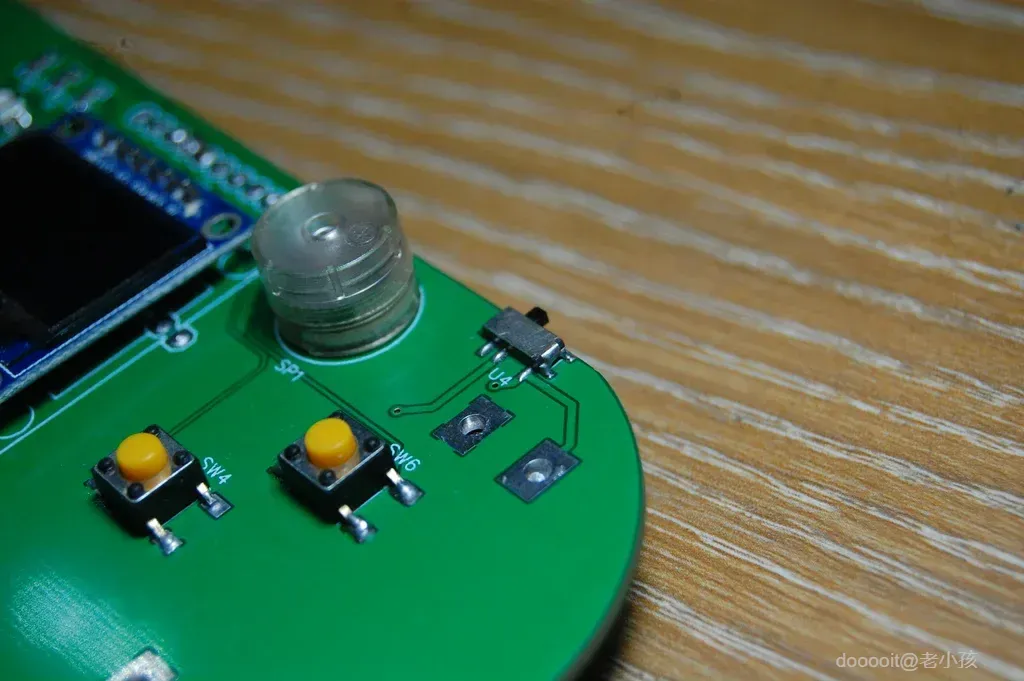

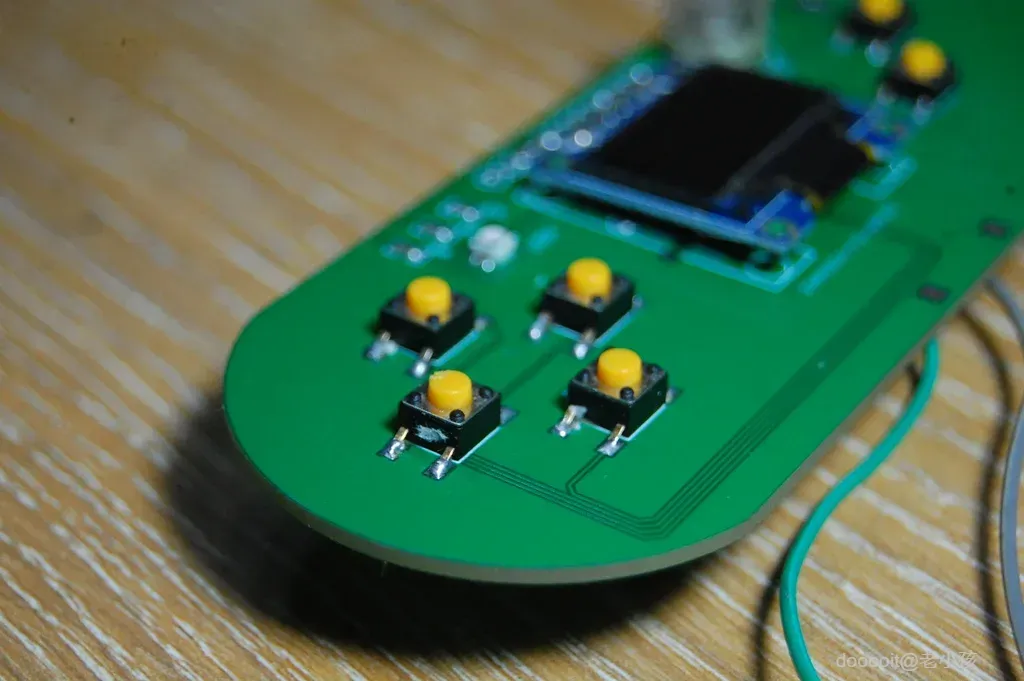

我从JLCPCB订购了 PCB ，从LCSC订购了所有必需的组件。这样可以节省运费，因为两个订单是一起发货的。准备好电路图，然后按照丝网印刷标记开始焊接组件。焊接 SMD 组件时，请确保使用大量助焊剂，因为它可以使焊接小针脚变得容易得多。这是我第一次焊接 SMD 组件，焊接工作看起来相当不错。

焊接后，用异丙醇清洁 PCB，以去除助焊剂残留物。

选择锂聚合物电池：

我使用了一块闲置的 380mAh 电池。电流在 50mA 到 100mA 之间，应该可以持续使用大约 3-4 小时。

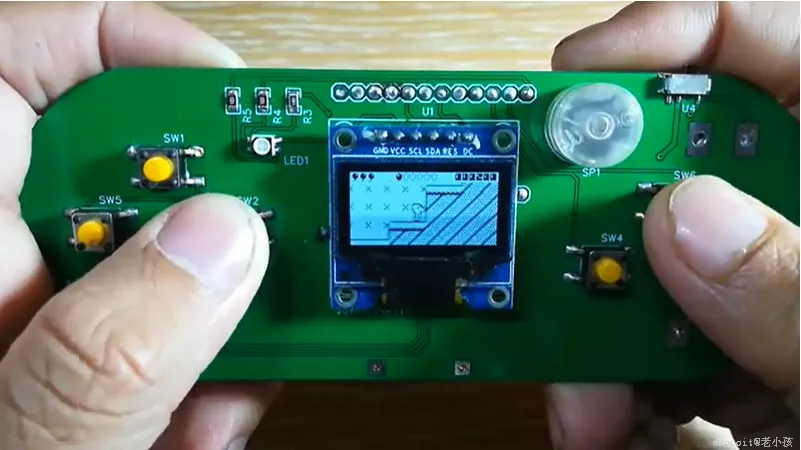

插入锂聚合物电池，像以前一样上传您最喜欢的游戏并尽情享受吧！

感谢您坚持到最后。希望你们都喜欢这个项目，并且今天学到了新东西。如果您自己做了一个，请告诉我。订阅我的YouTube 频道以了解更多即将推出的项目。再次感谢您！
