无线移动电源

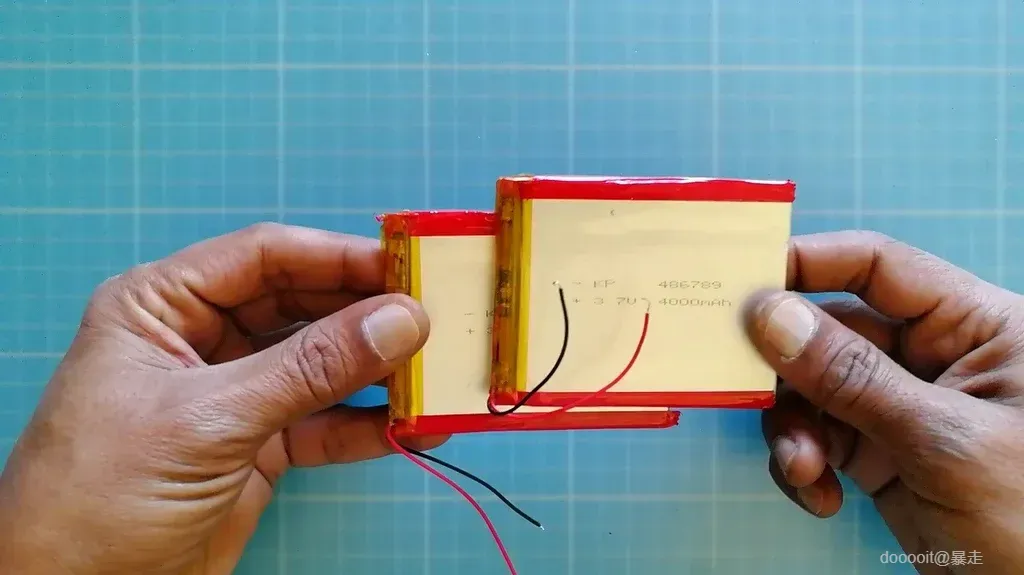

我使用了 4000 mAh Lipo 电池来收集移动电源中的电量。

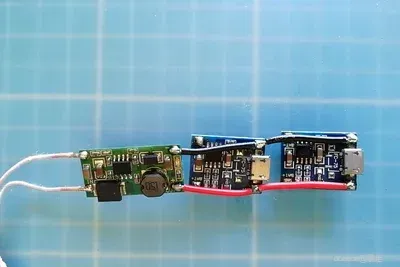

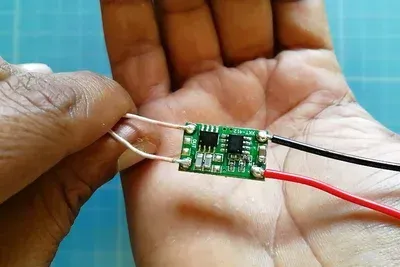

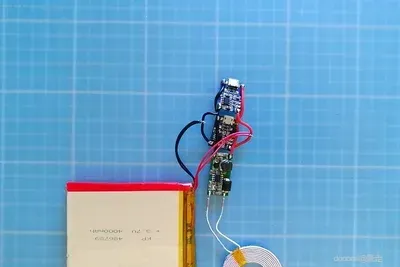

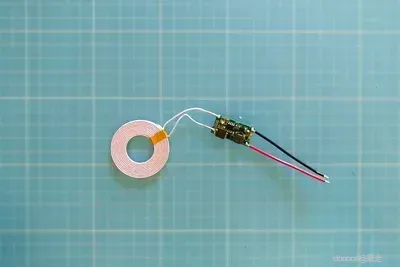

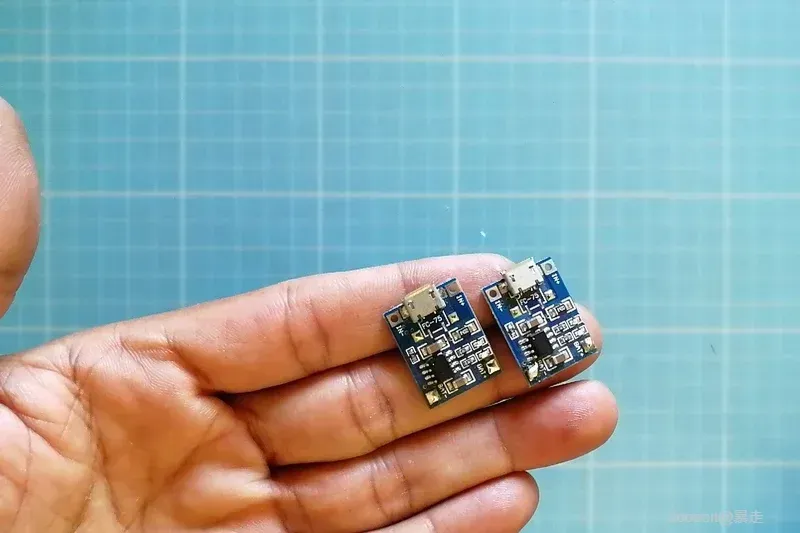

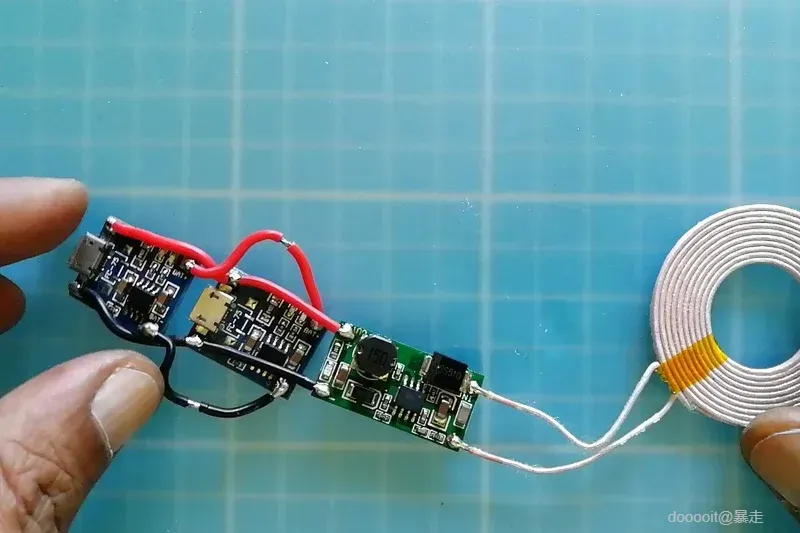

我并联了两个充电接收器板，将充电电流提高到 2 安培，以便为电池充电。我还添加了与 BMS 板的输入并联的充电接收器板。该板将从为其制造的无线充电板接收电源，并为电池充电。该套装随附 Tx 和 Rx。它以大约 2 安培的速度为电池充电。

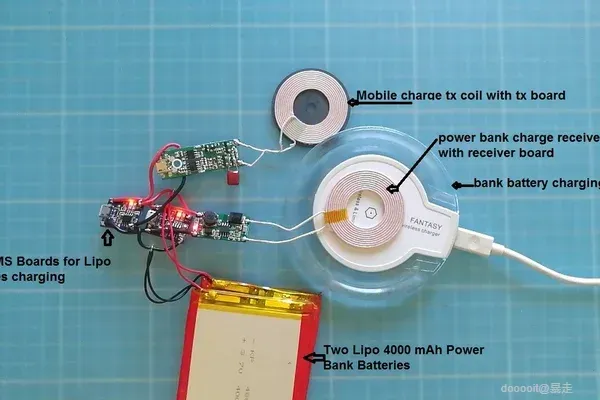

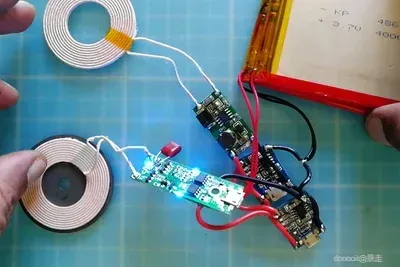

我已将电池与 BMS 板的输出并联。带有线圈的发射板也连接到电池的输出端。该板能够将 Qi 无线充电器标准输出无线传输到任何具有无线充电功能的手机。只需输入电池电压 3.6v。到 5v。输出将是 5v 无线 Qi 标准。手机的最大充电电流典型值约为 1 安培。

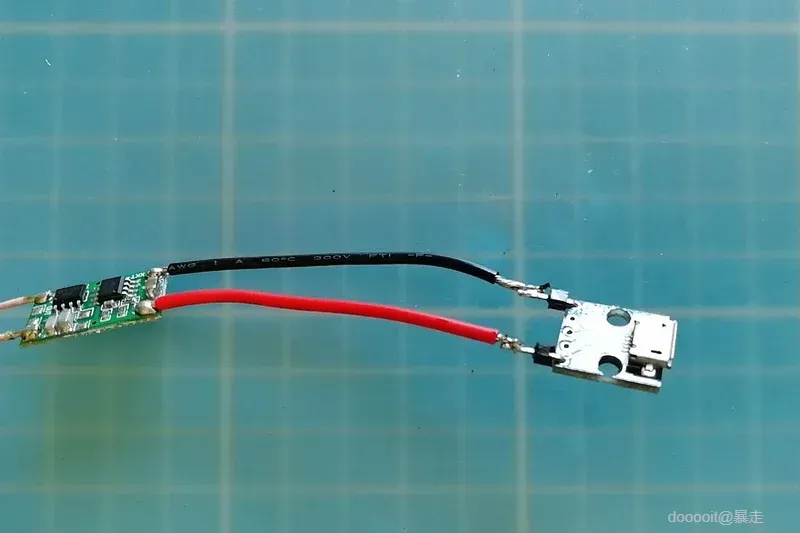

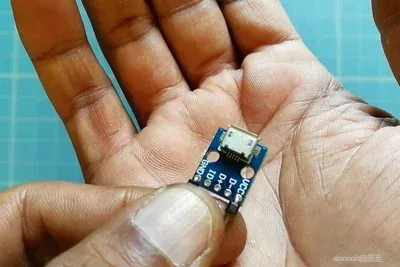

我使用了微型 USB 端口分流板。如图所示，充电 TX 板连接到 micro USB 端口输出。

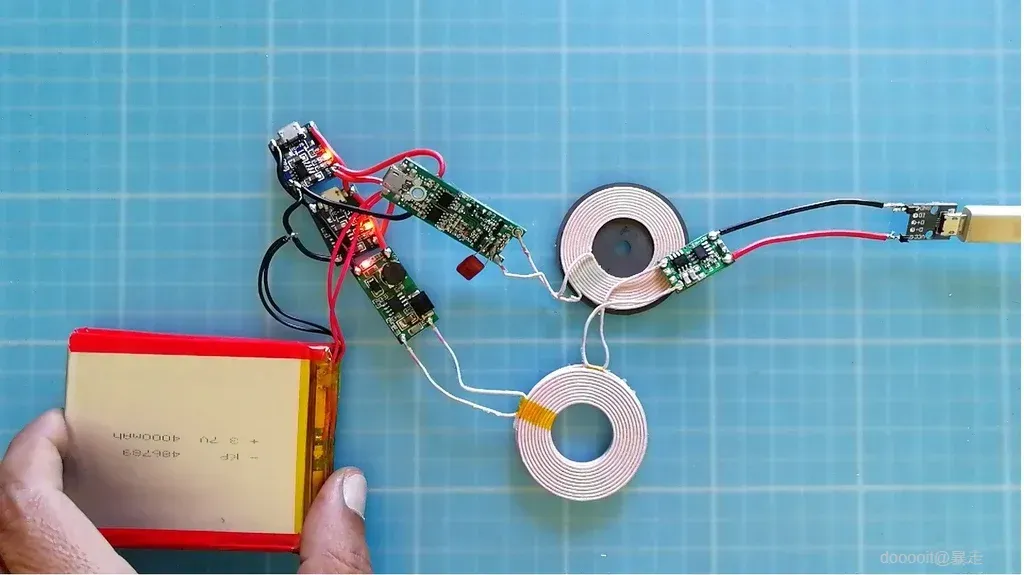

我已经将普通手机充电器连接到上一步连接到 TX 板的 micro USB 端口的输入端。然后将充电接收器线圈放在充电 TX 线圈上，瞧，电池开始无线充电。

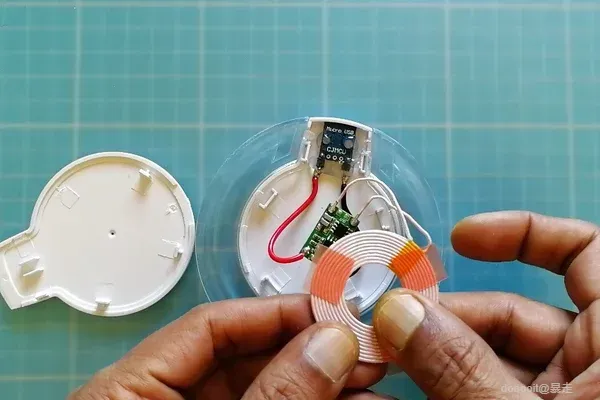

我已将移动电源充电电路固定到旧无线充电器底板的空壳中。这将为我们的移动电源无线充电。请注意，无线充电接收器和充电器 2Amp 是一个组合电路板，它可以相互工作，只是它与 Qi 无线充电系统并不普遍兼容。

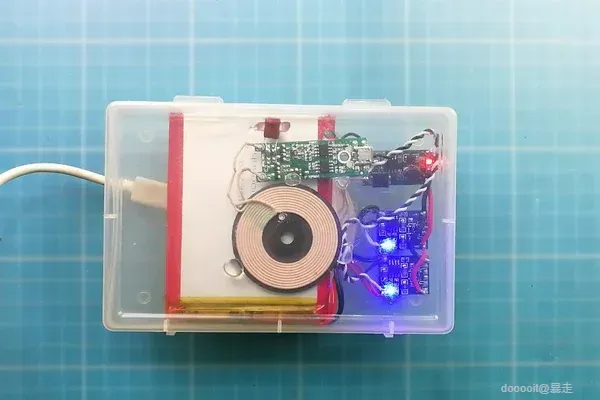

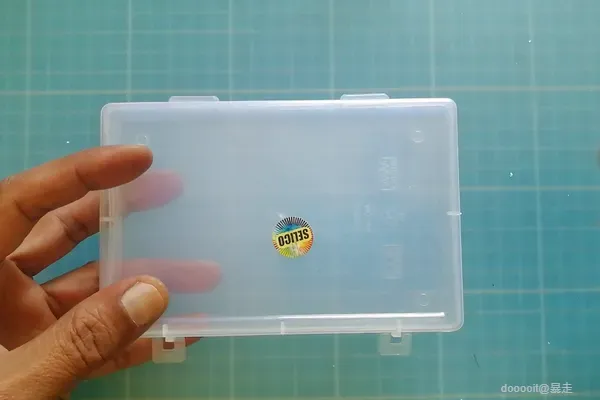

我们之前测试的组件被塞进空塑料盒中，这将是我们的无线移动电源。遗憾的是，虽然我还无法使用 3D 打印机，但您可以为它打印定制的塑料外壳。请参阅我已将移动电源放在充电座上，两个蓝色 LED 都显示移动电源已充满电，可用于为任何无线兼容手机充电。我没有使用任何开关，因为它不是必需的，因为充电电路板不会反向消耗电量，如果附近没有找到任何无线设备，充电耗散器板会在一分钟后切断电源。

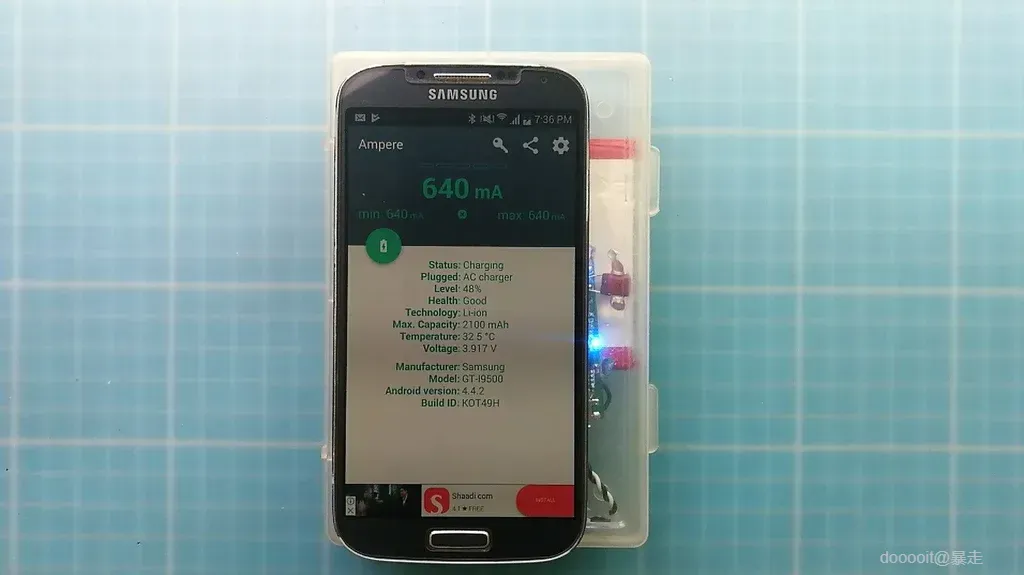

看我在支持无线充电的手机上启动了 Ampere 应用程序，该应用程序显示无线移动电源以大约 640mAh 的速度为手机充电，峰值电流上升到 1 安培，在我看来这是相当不错的。
