泰山派--使用命令通过sysfs文件系统方式点亮一颗LED灯

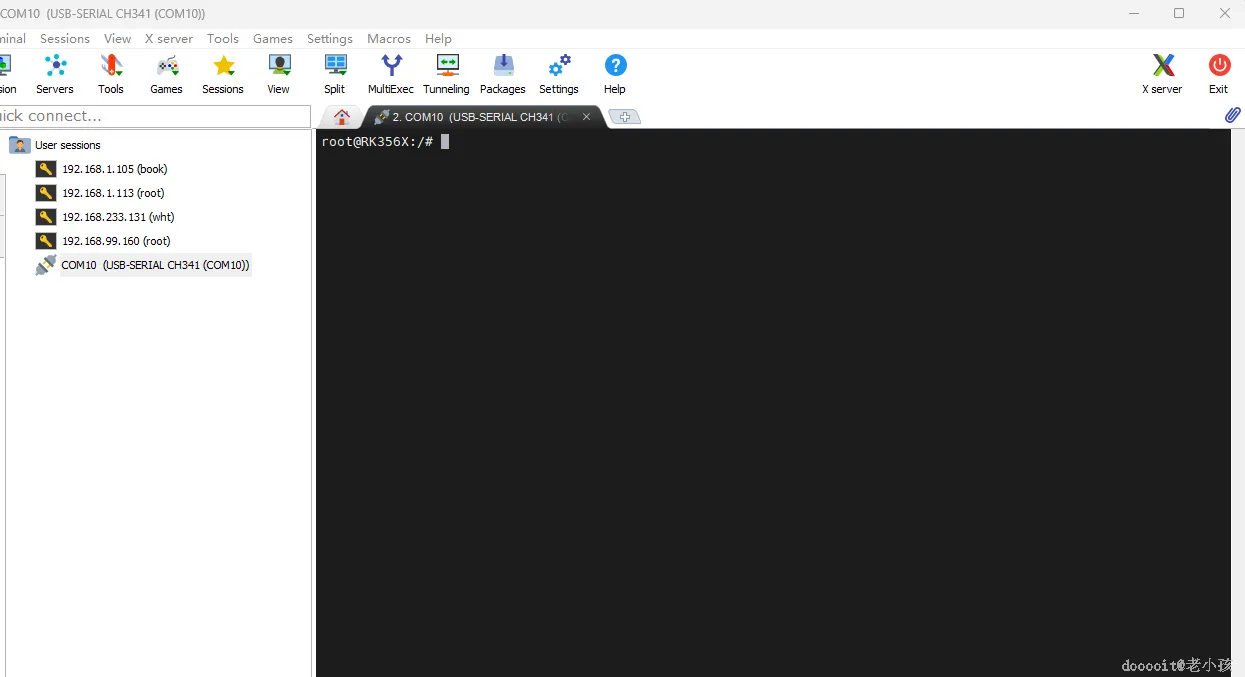

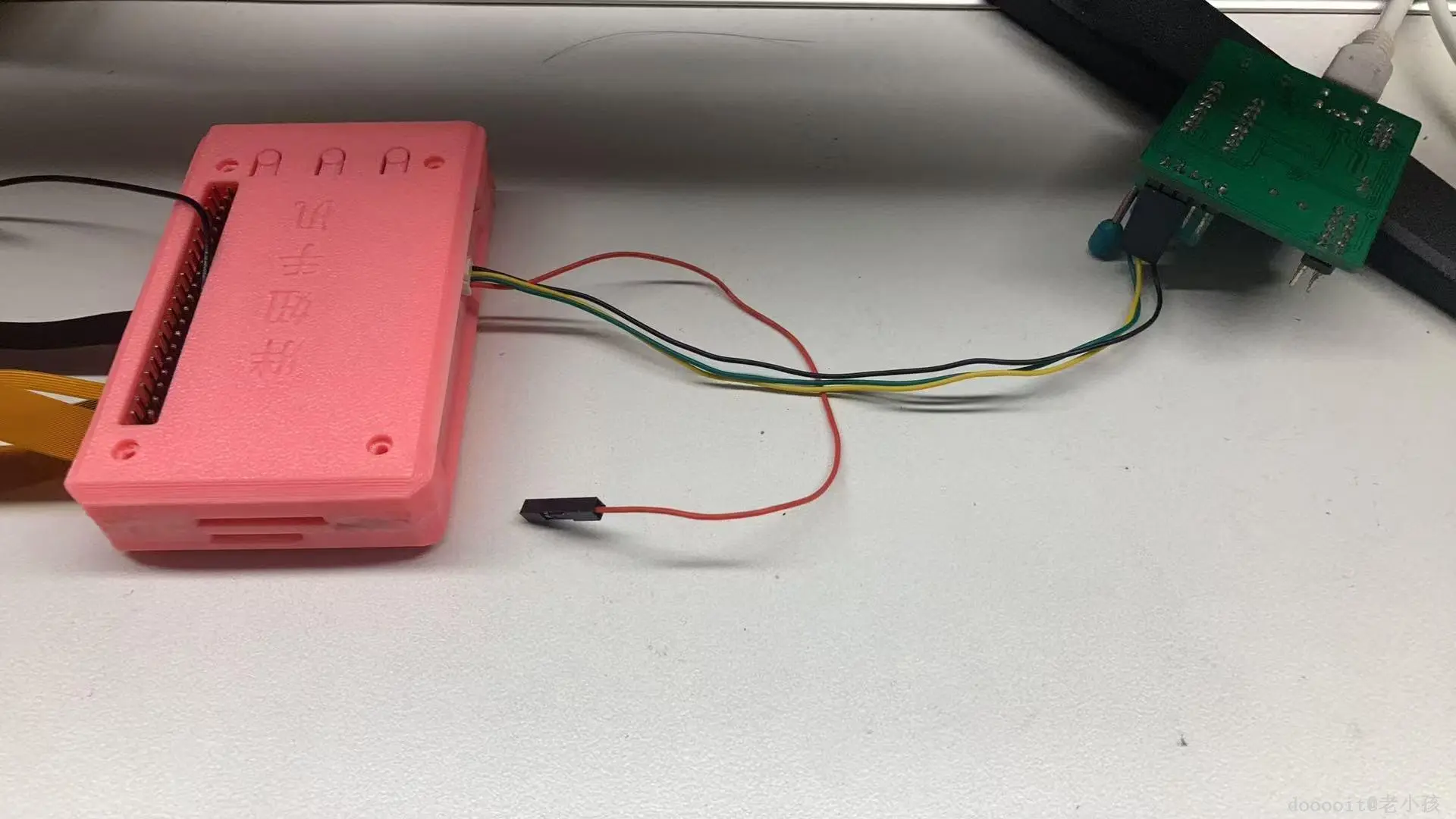

连接开发板到PC，然后连上串口终端MobaXterm。

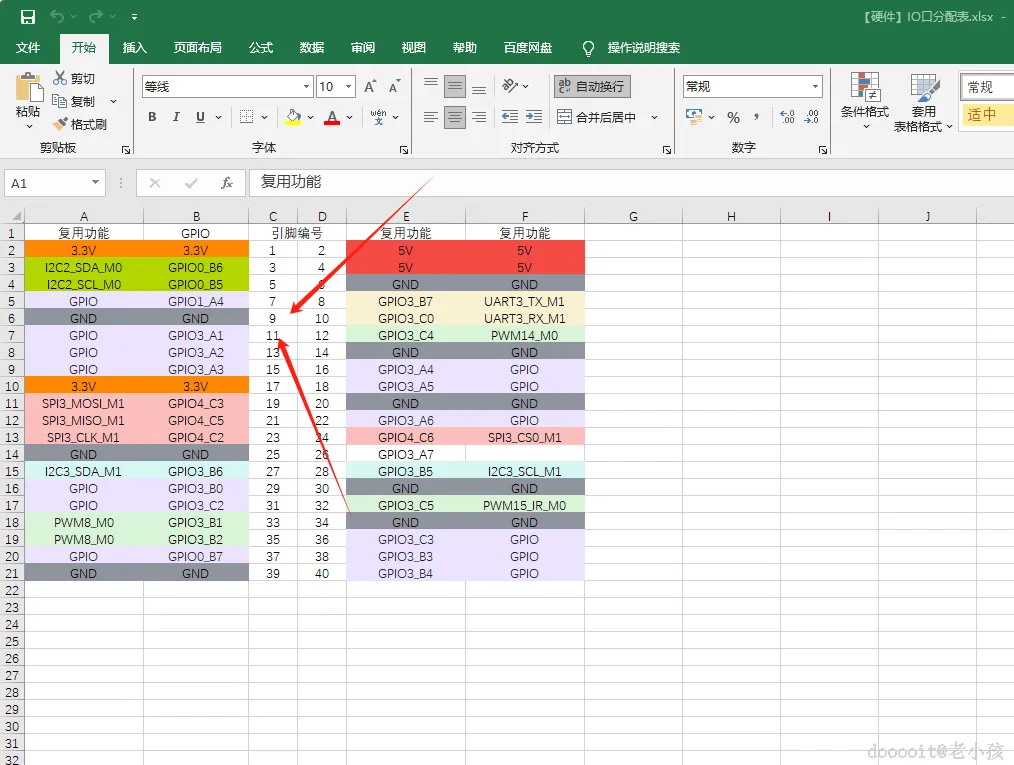

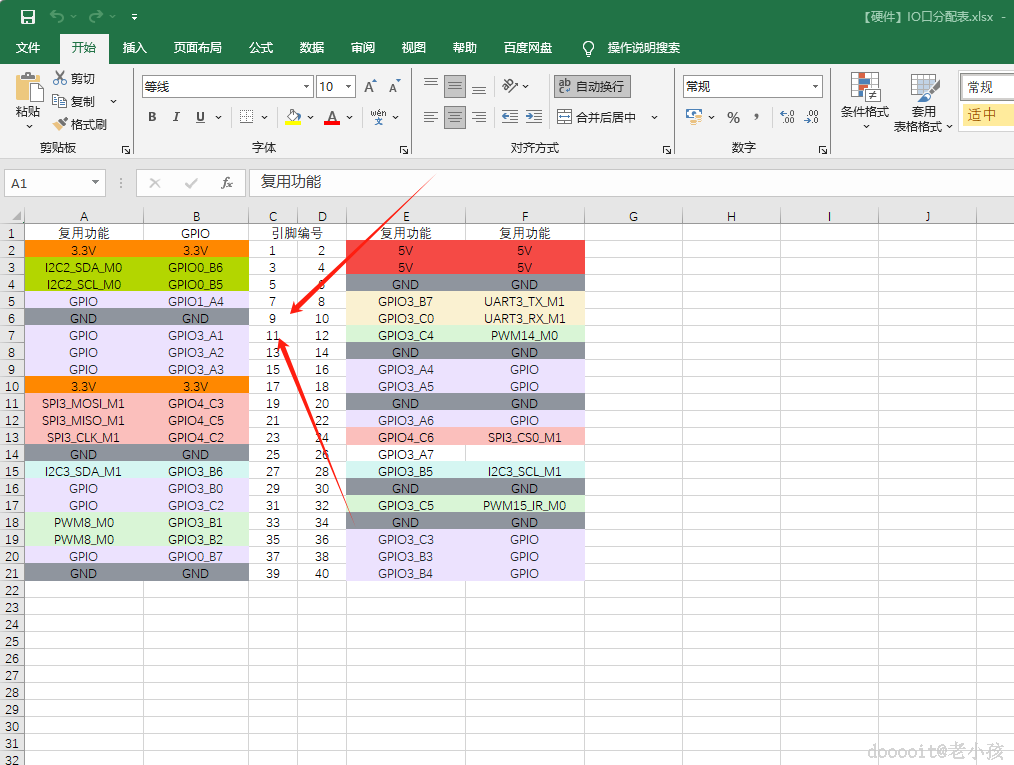

打开泰山派的IO口分配表文档，选择GPIO引脚，我选择的是9（GND）,11(正极输出脚)。

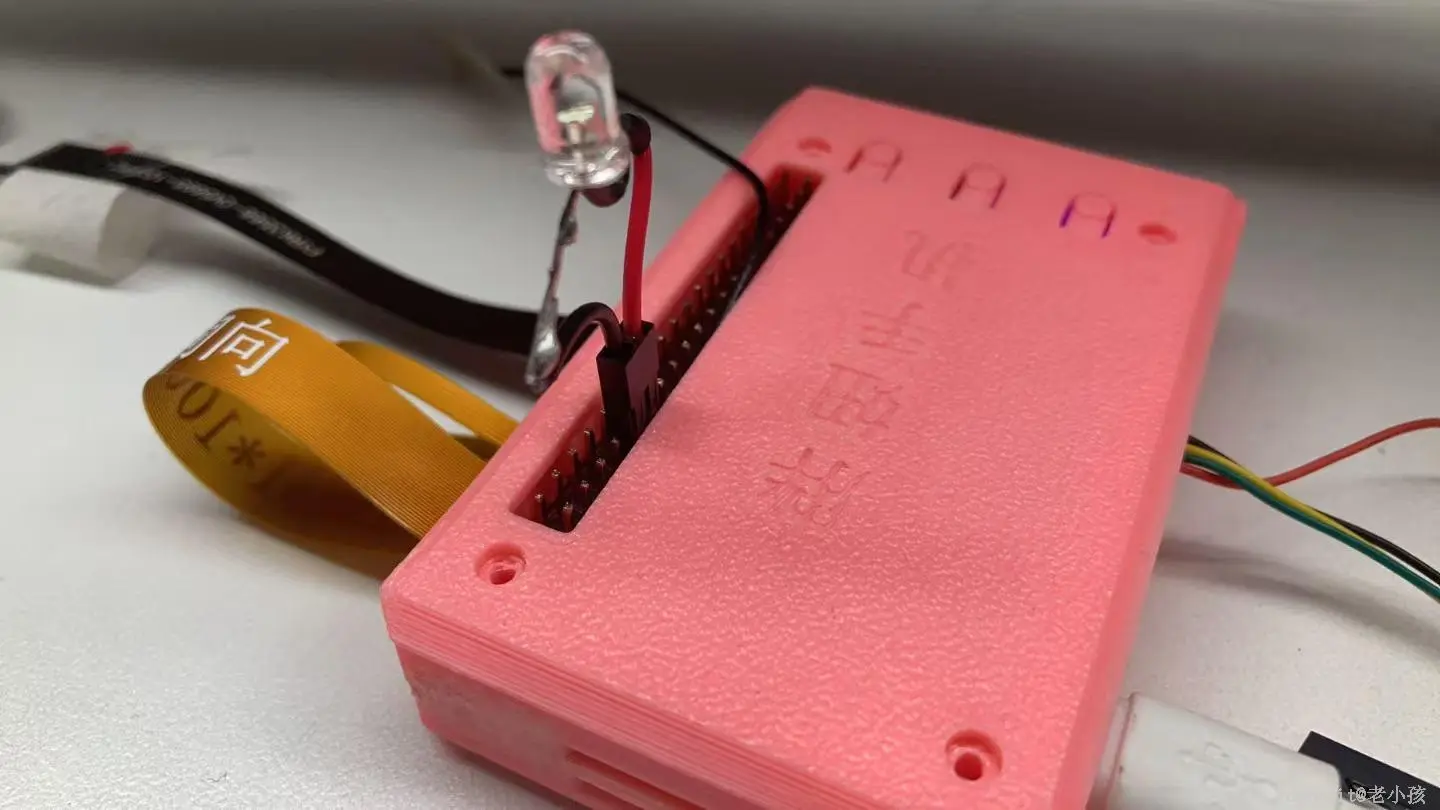

然后对号把LED灯珠连接到开发板的排针上。

计算引脚到编号：引脚计算公式是：pin = bank 32 + group * 8 + number

例如11引脚：gpio3_A1 3是bank A是group 1是number (A=0,B=1,C=2,D=3)

那么：pin = 3*32 + 0*8 + 1 = 97

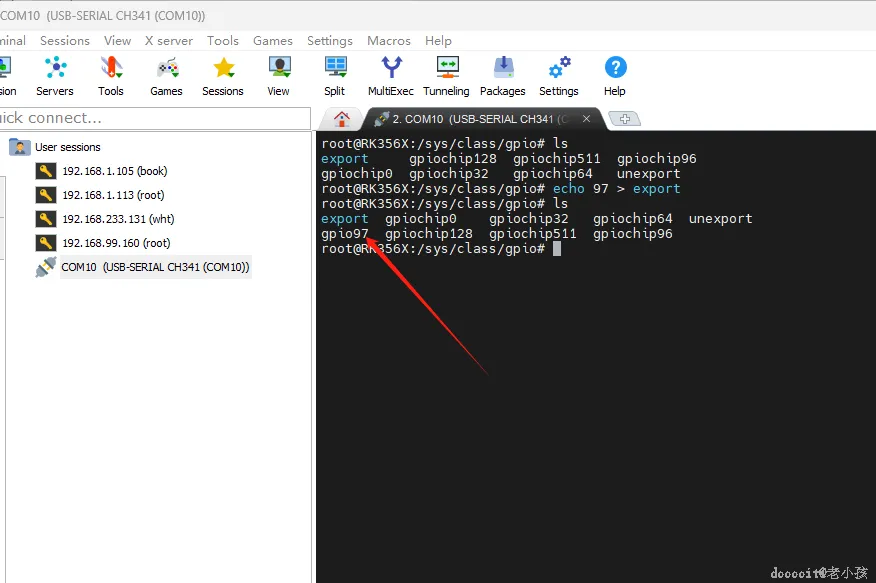

在串口终端MobaXterm中，进到 /sys/class/gpio下,创建引脚对象，输入命令：echo 97 > export,然后会看到新建了一个文件夹gpio97.

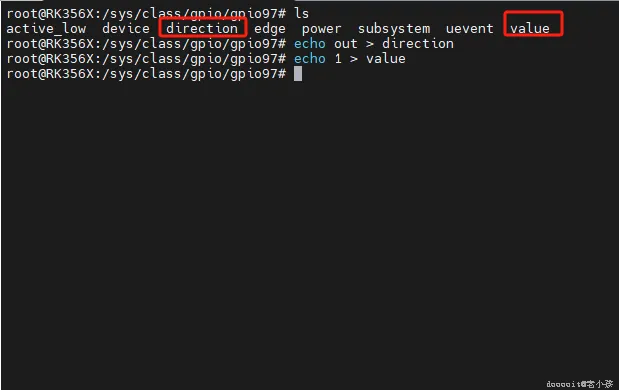

cd到gpio97下输入ls命令，会看到有direction（方向） 和 value（值），我们先设置它的方向也就是输入输出：

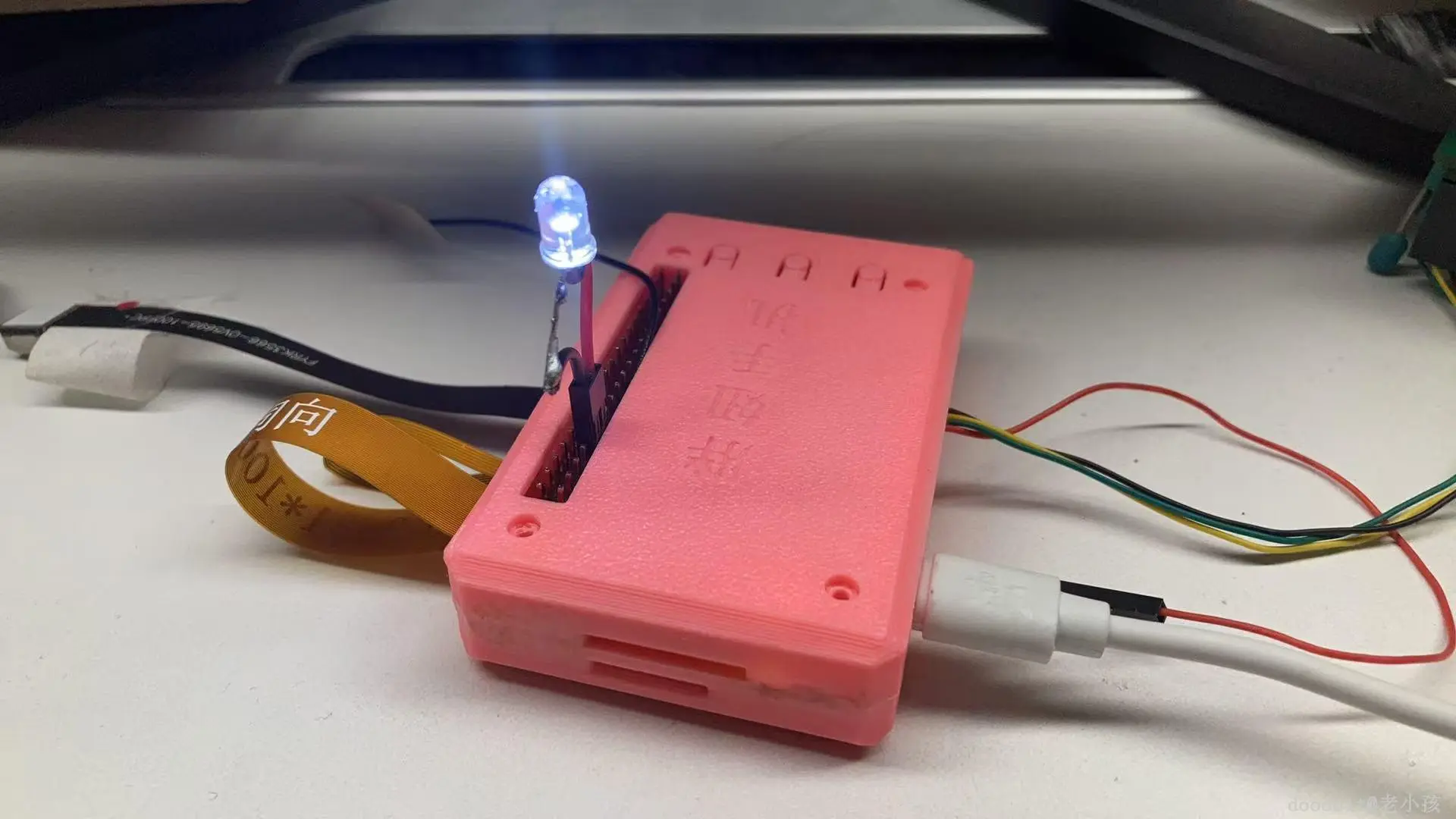

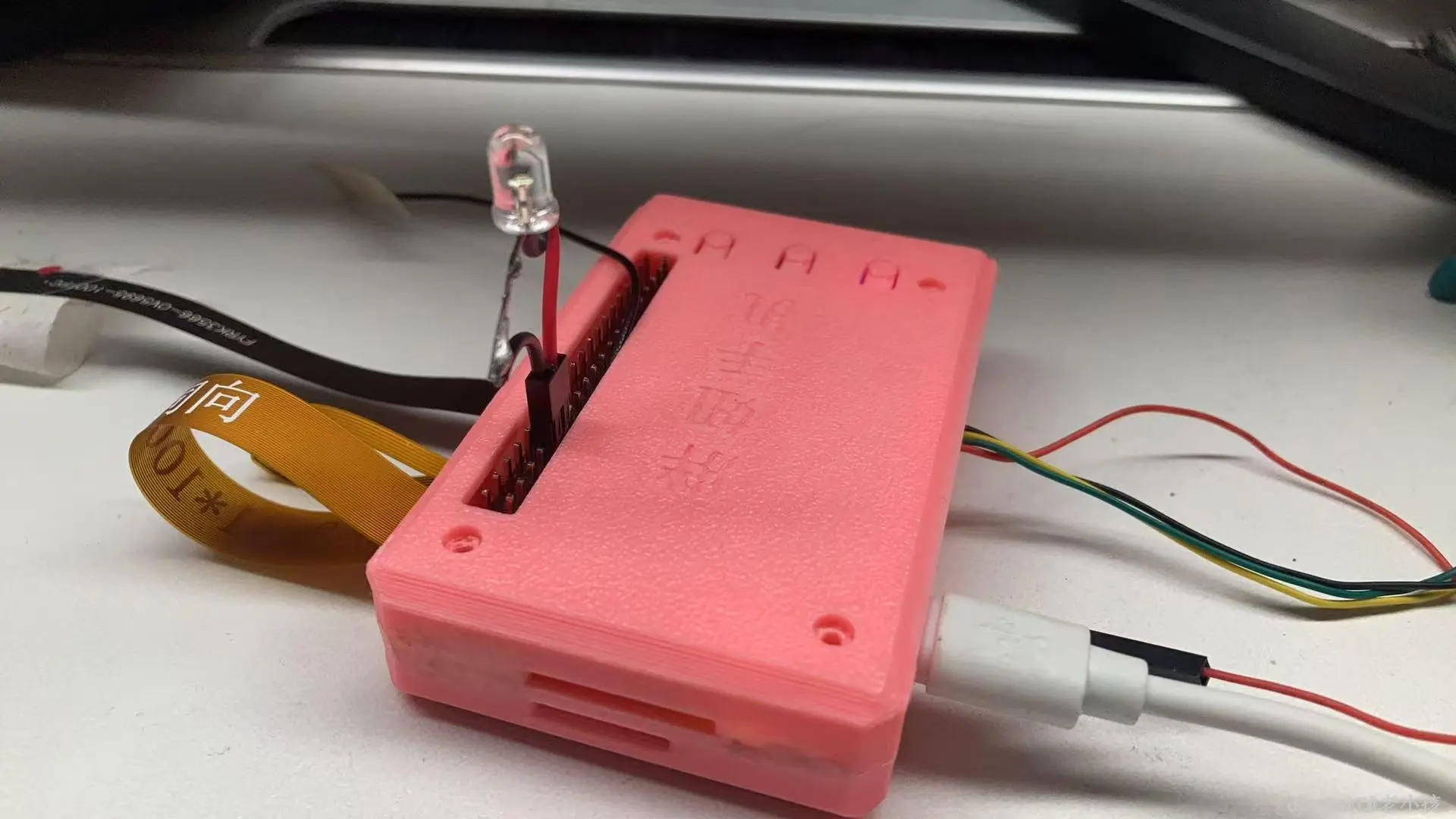

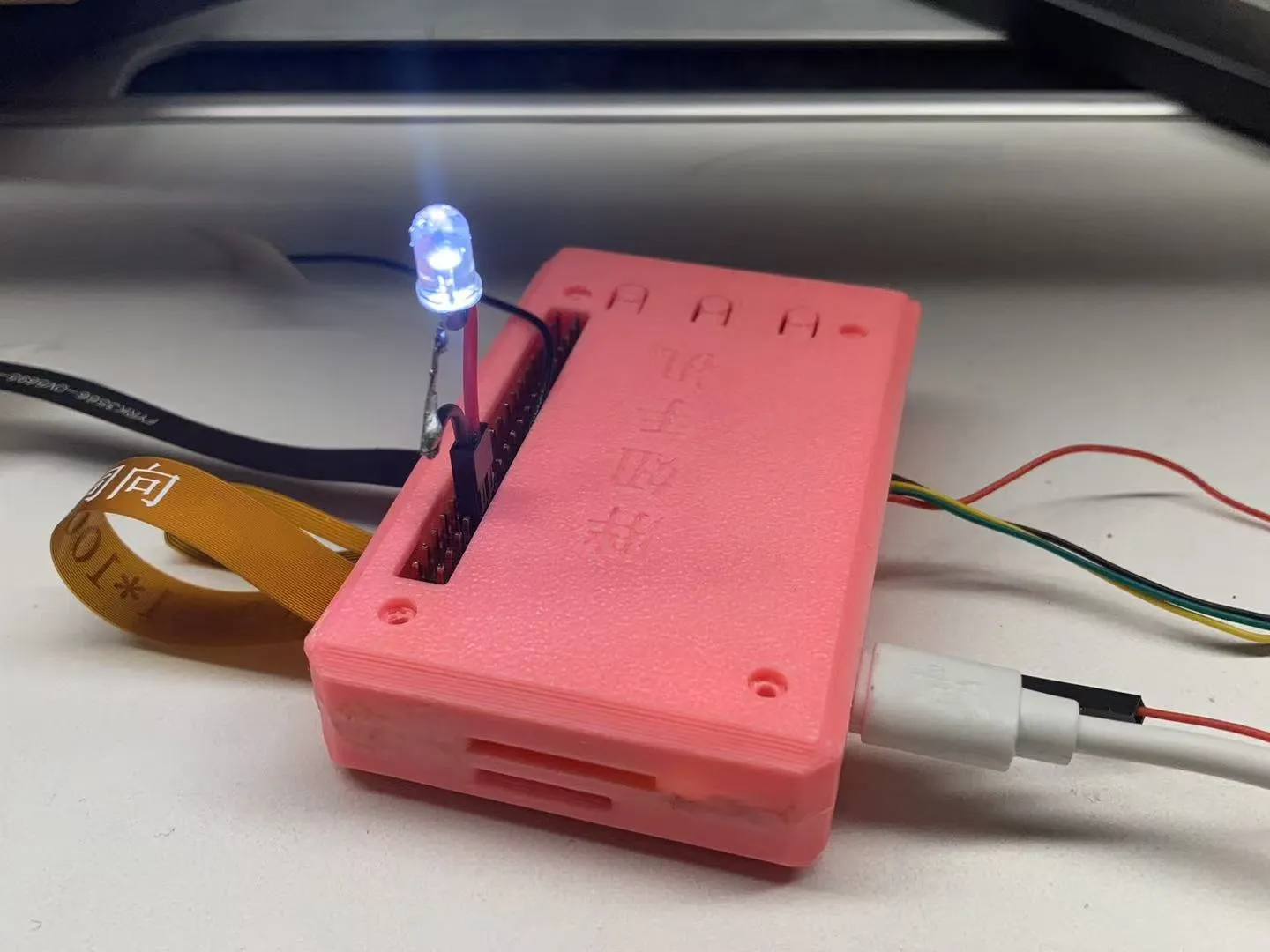

echo out > direction ,再设置它的值也就是输出高电平：echo 1 > value，就会发现LED亮起来了。反之输入0

就会灭灯。

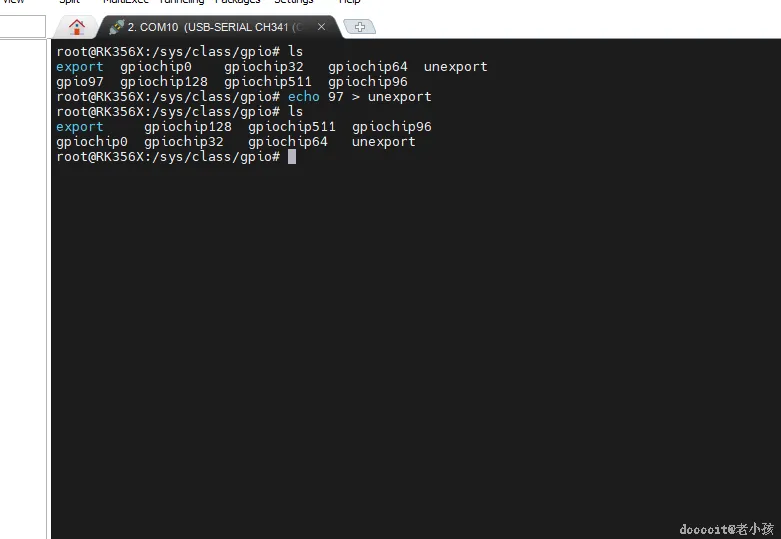

回到/sys/class/gpio下，输入echo 97 > unexport,就会把刚创建的gpio97文件夹删除掉。
