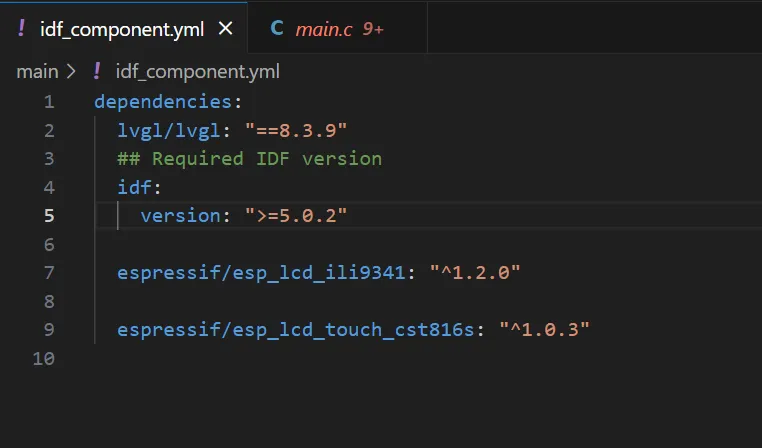

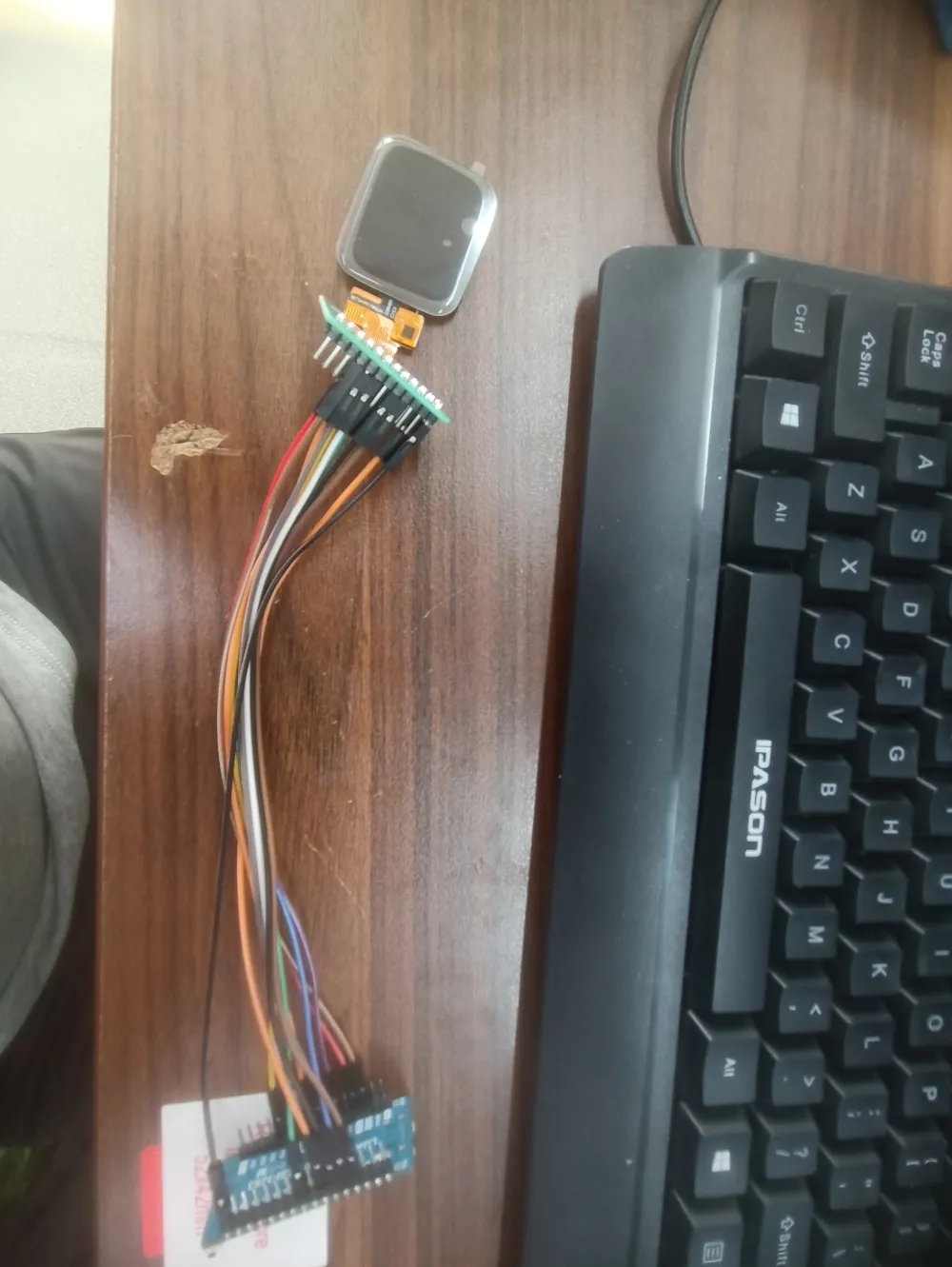

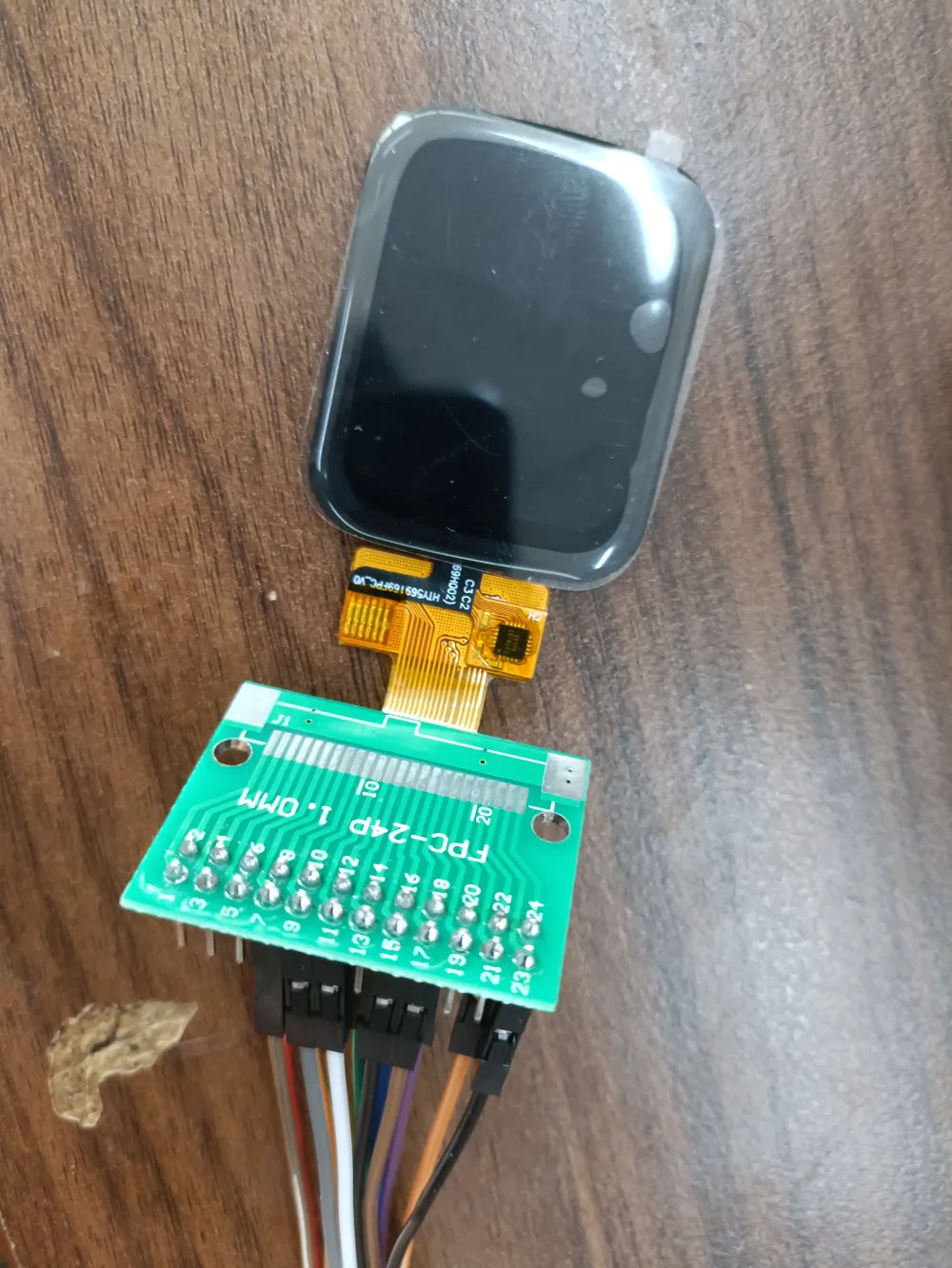

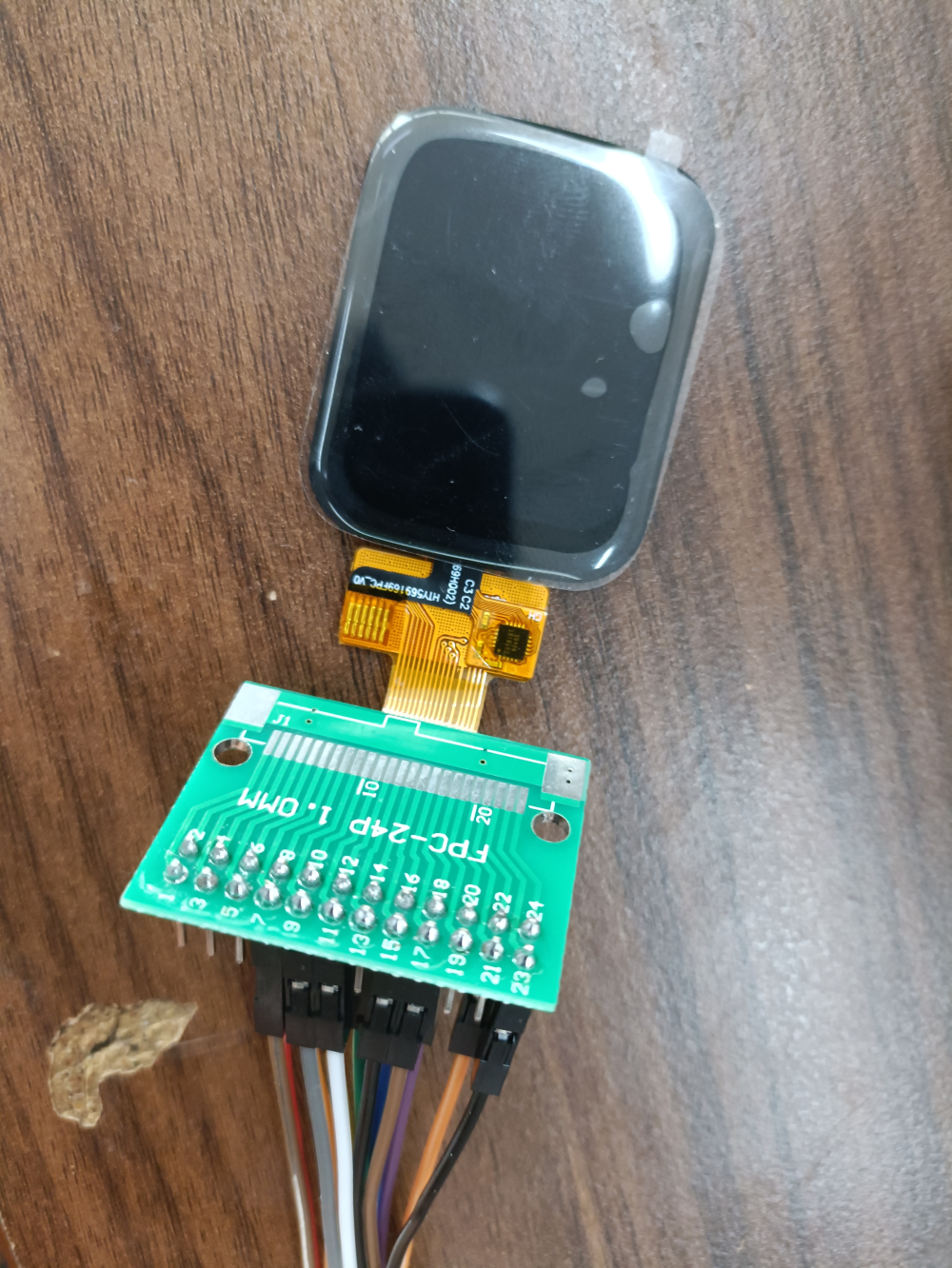

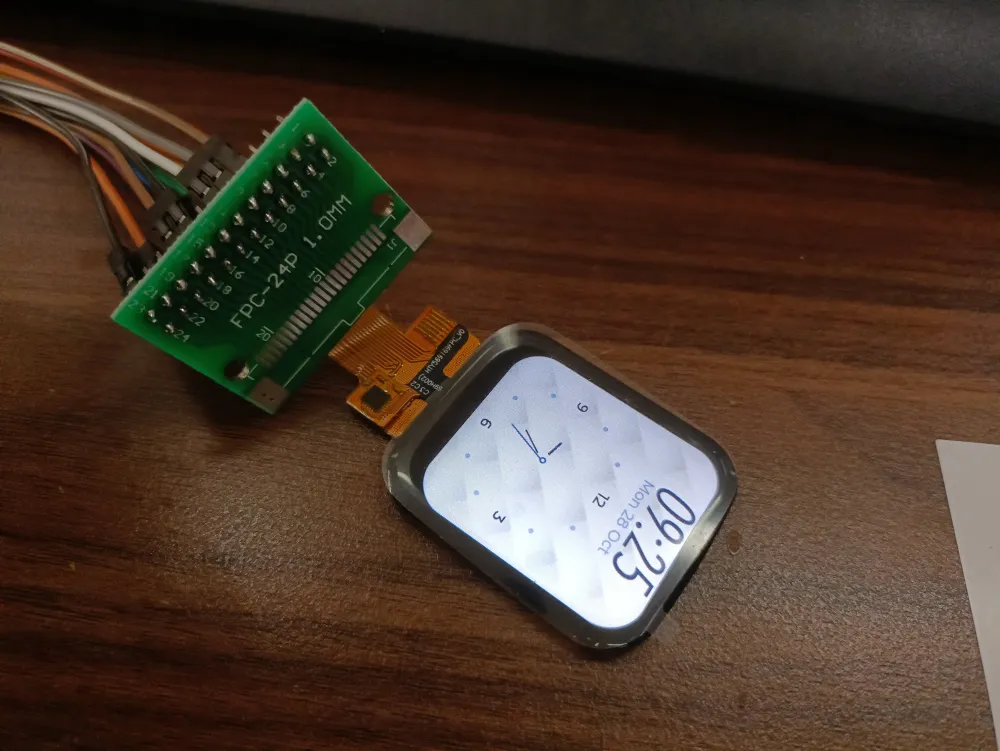

按照下表连接屏幕、转接板和ESP32S3
屏幕管脚
ESP32-S3 管脚
1
GND
2（Backlight）
3
VDD
4
5
6
7（SPI D/C）
GPIO 9
8（SPI CS）
GPIO 10
9（SPI SCL）
GPIO 11
10（SPI SDA）
GPIO 12
11（SPI RESET）
GPIO 13
12
13（I2C TP_SCL）
GPIO 4
14（I2C TP_SDA）
GPIO 5
15（I2C TP_RST）
GPIO 6
16（I2C TP_TINT）
GPIO 7
17
18

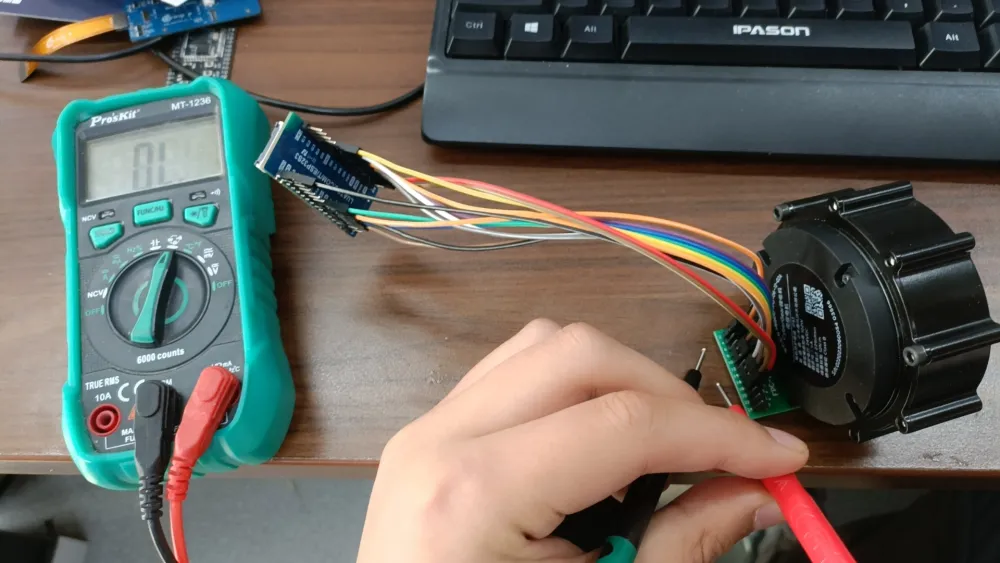

给开发板上电前用万用表检查 FPC 转接板连接的 GND 之间是否导通，确保连接准确可靠。确认连接没问题后再上电。

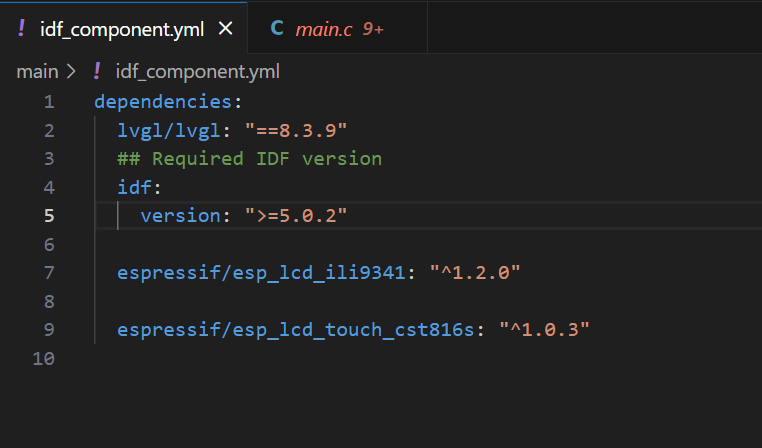

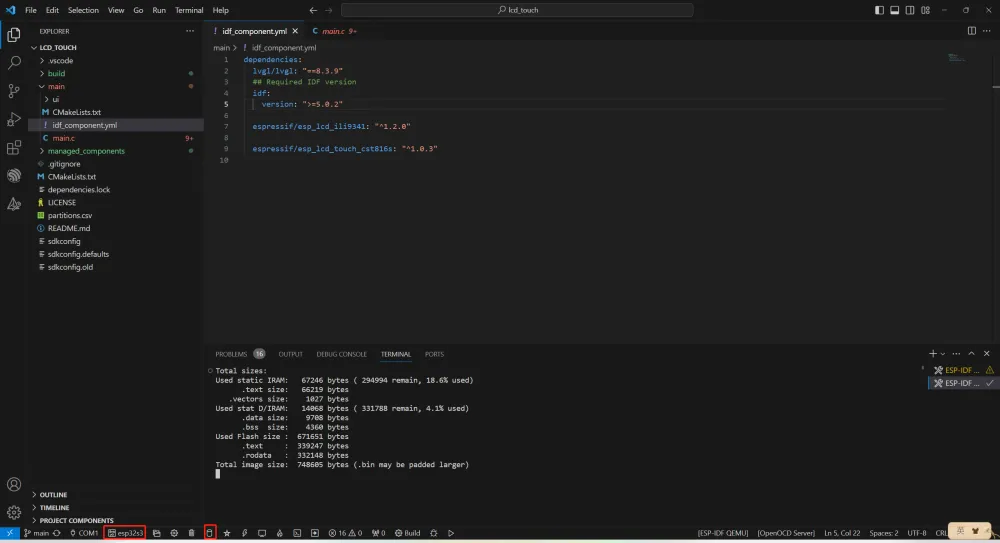

连接电脑和单片机，点击烧录按钮，等待烧录完成。
