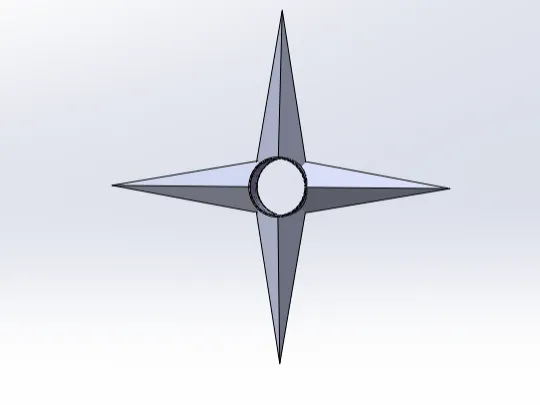

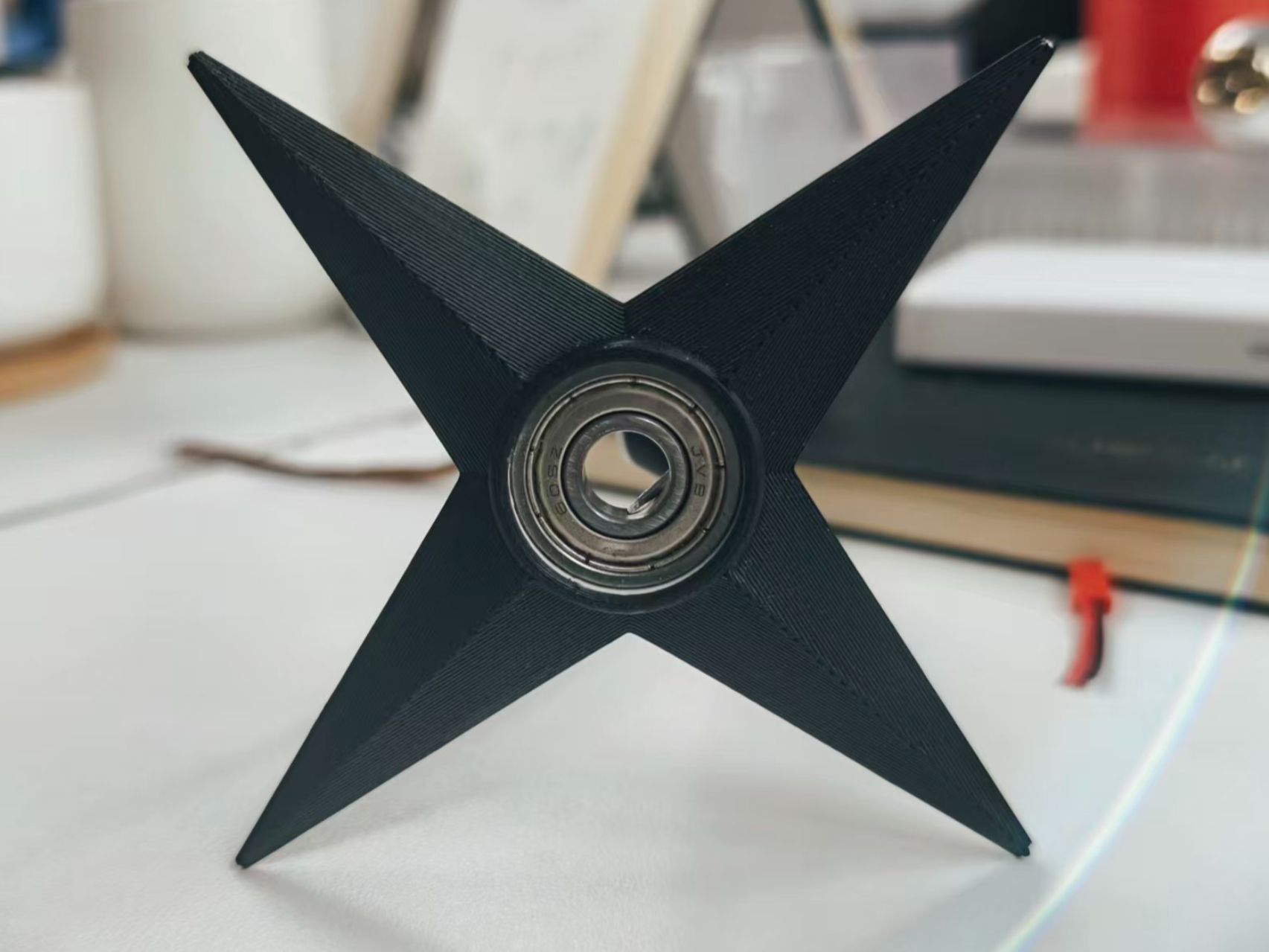

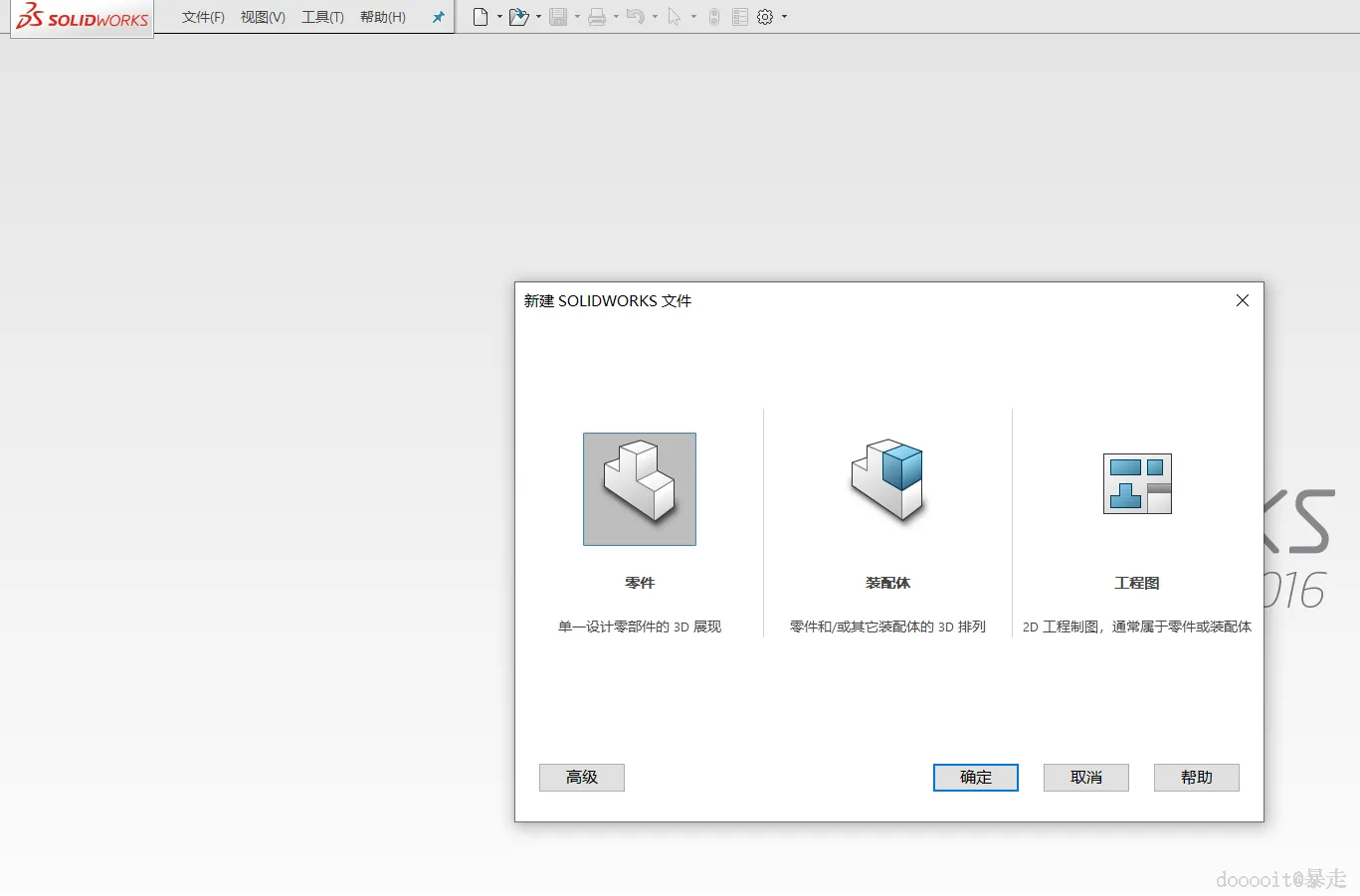

使用solidworks画手里剑

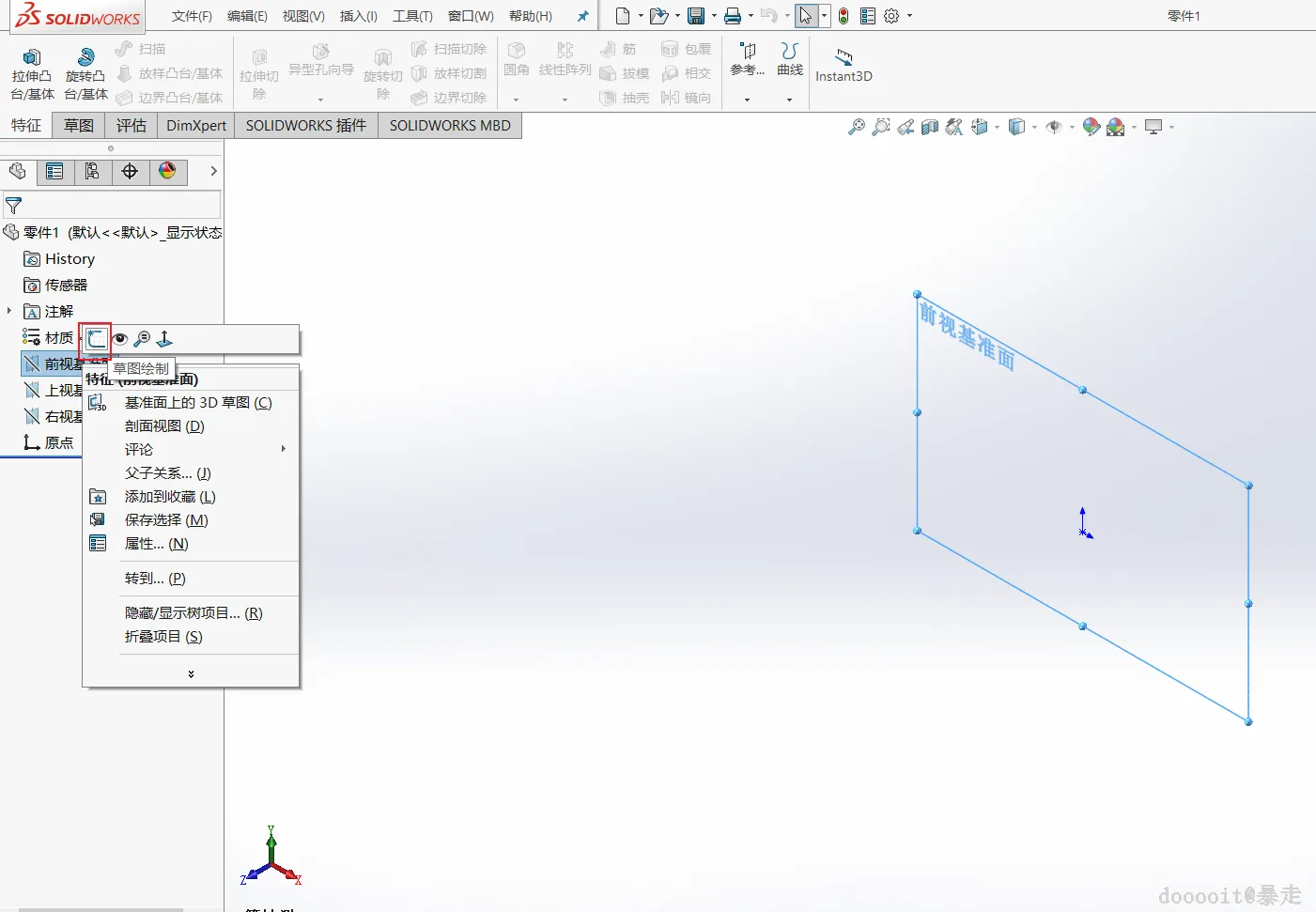

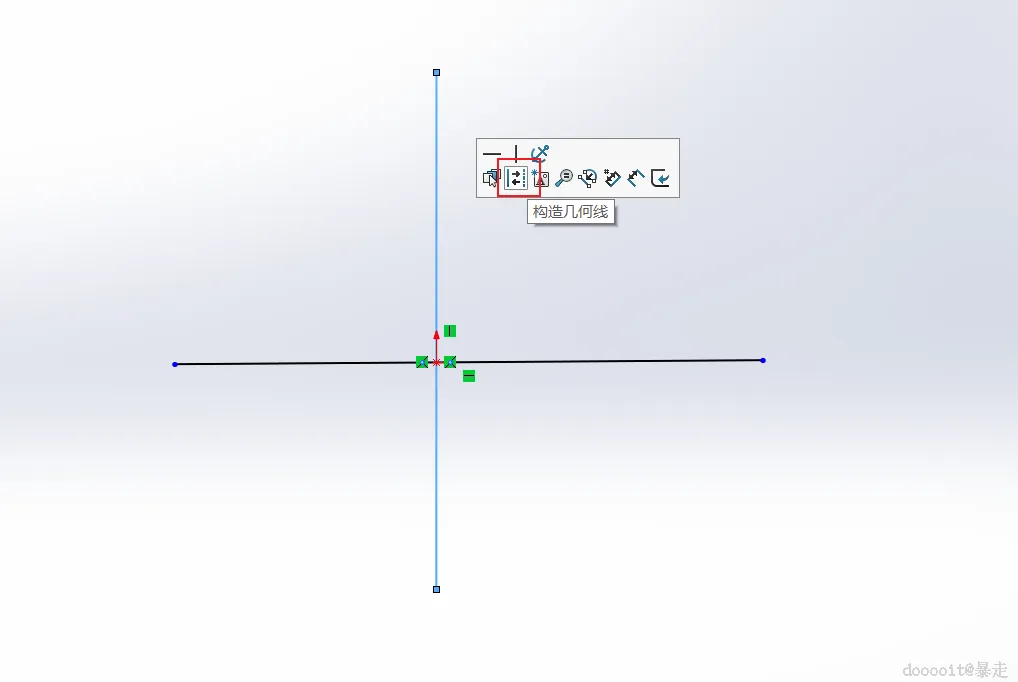

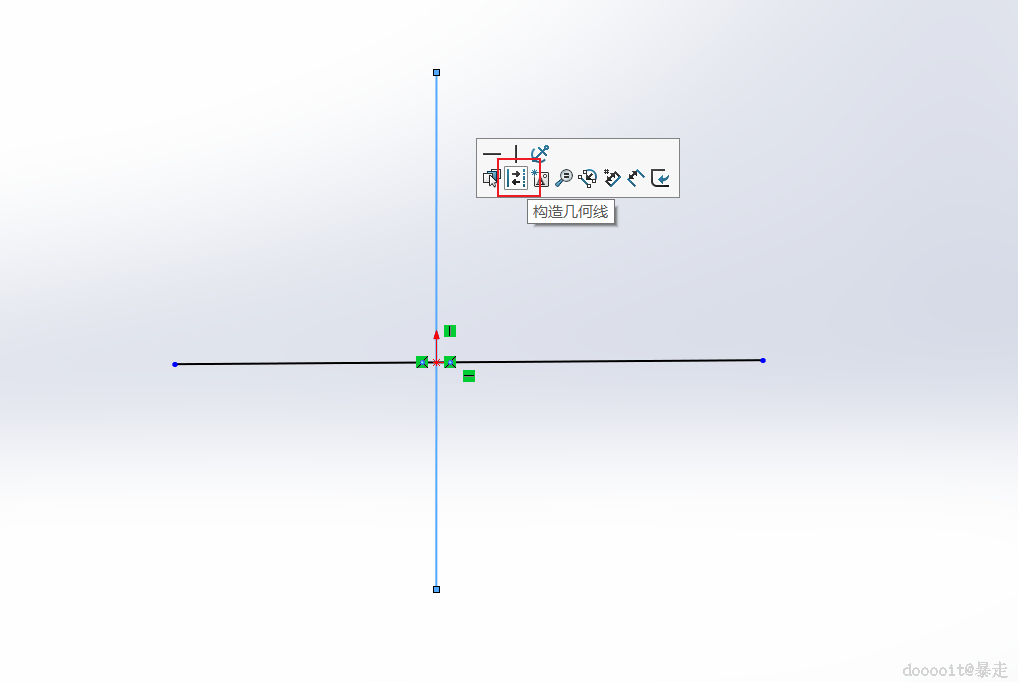

选择前视基准面进行编辑。从原点出发，精确绘制两条相互垂直且相交于中心点的直线，以此作为辅助构造线。确保这两条直线准确穿过图形的中心。完成直线绘制后，将它们转换为构造线（也称为参考线）。

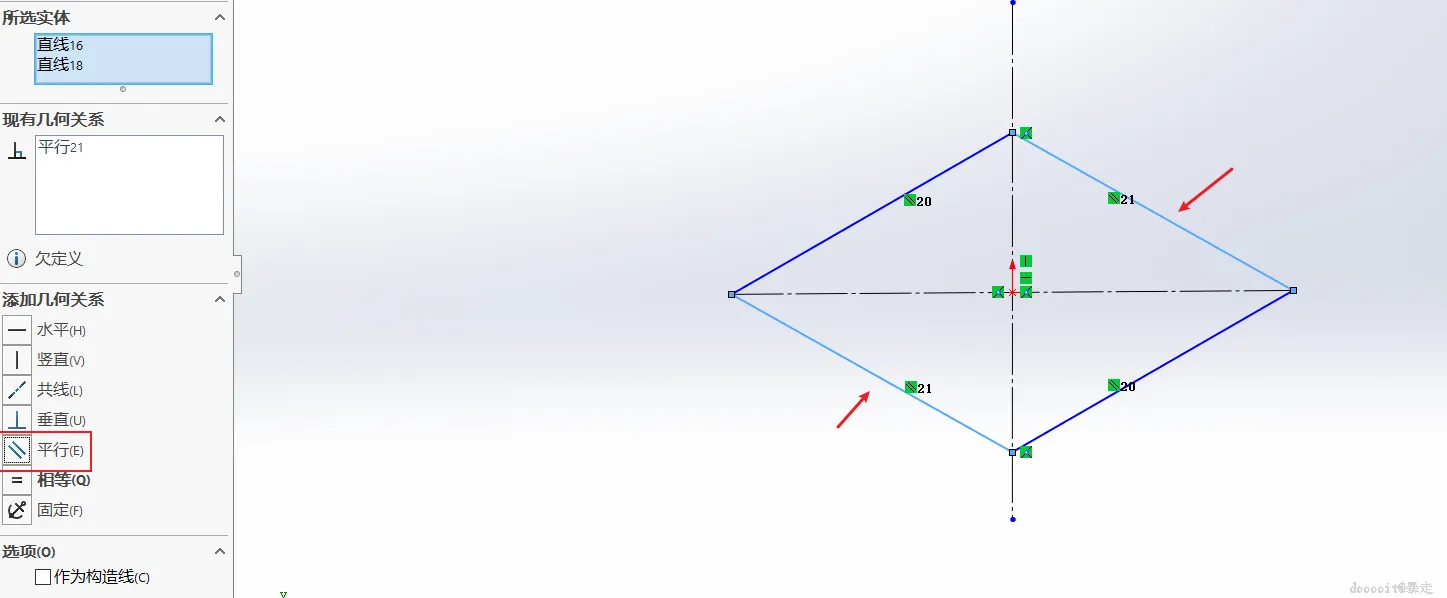

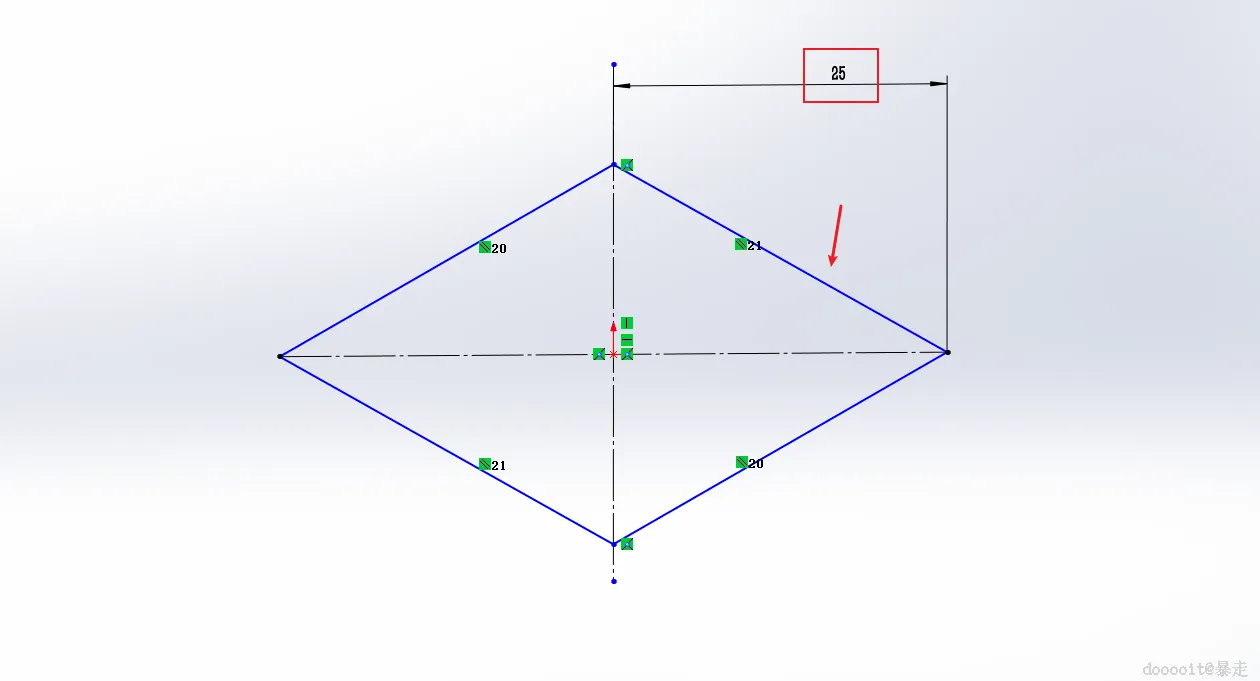

接下来，使用直线工具围绕构造线绘制一个平行四边形。确保这个平行四边形的一组对边与一条构造线平行，从而保证形状的准确性。然后，应用平行约束到平行四边形的一对对边上，确保这些边即使在编辑过程中也能保持绝对平行。

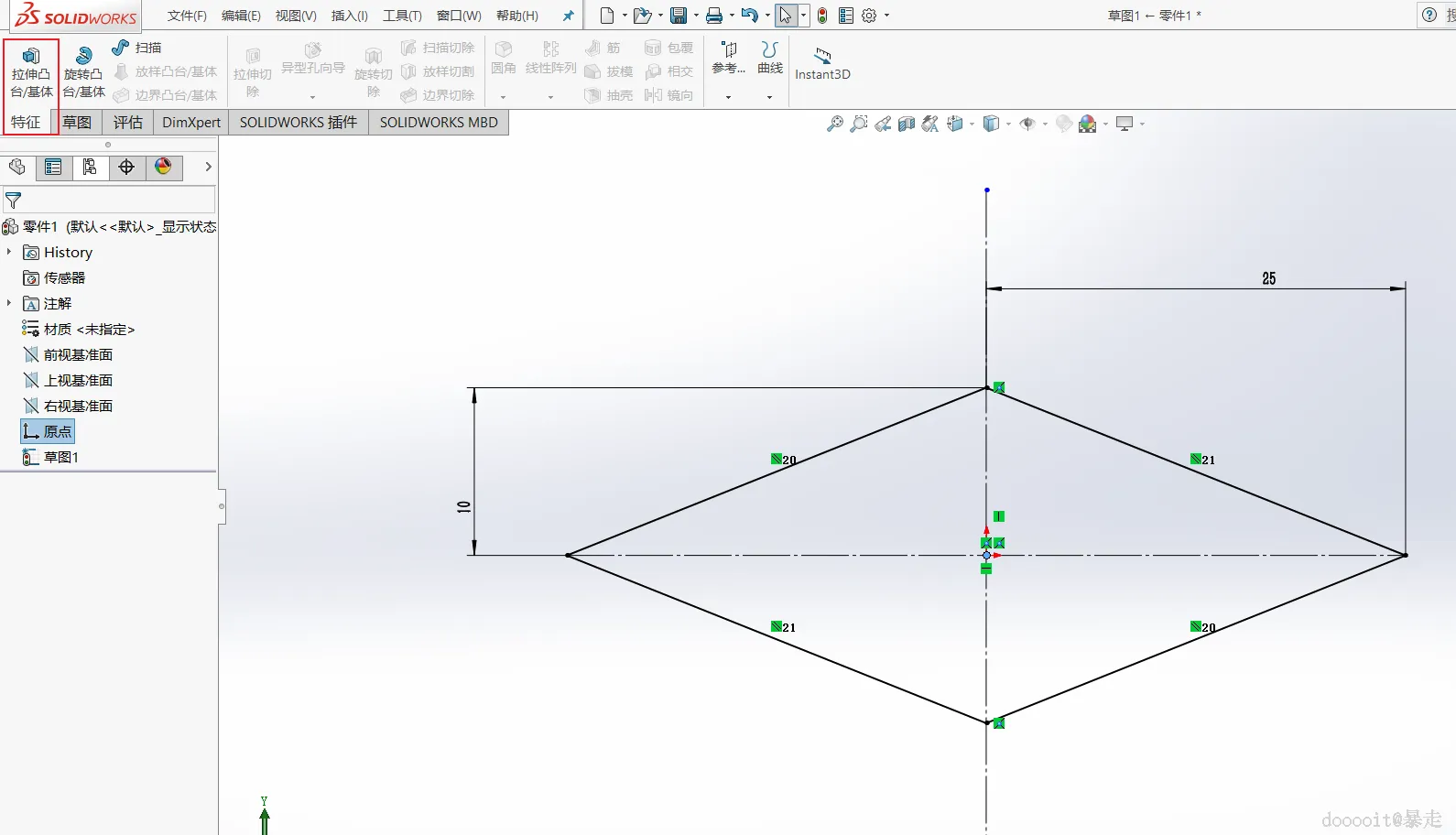

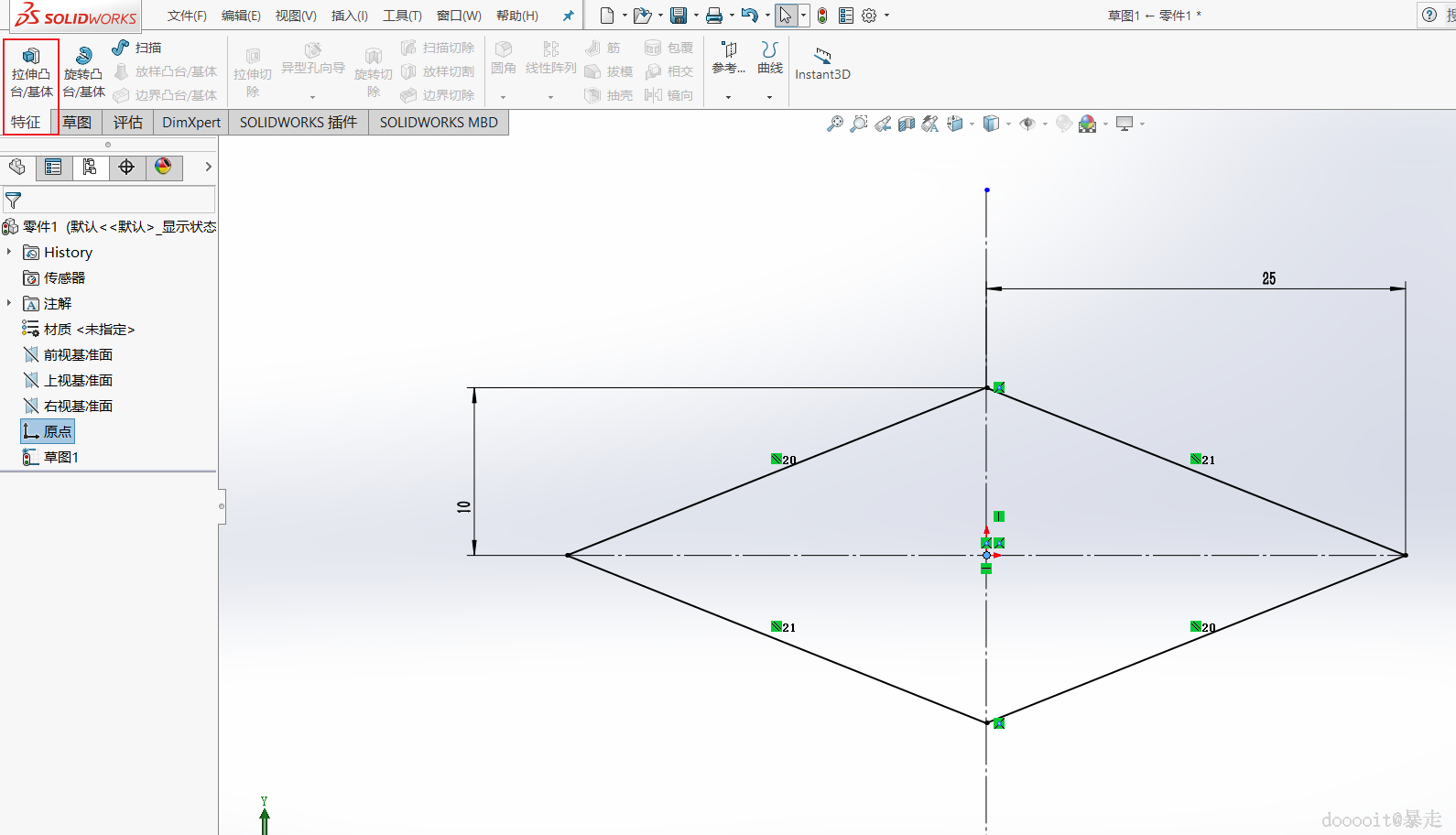

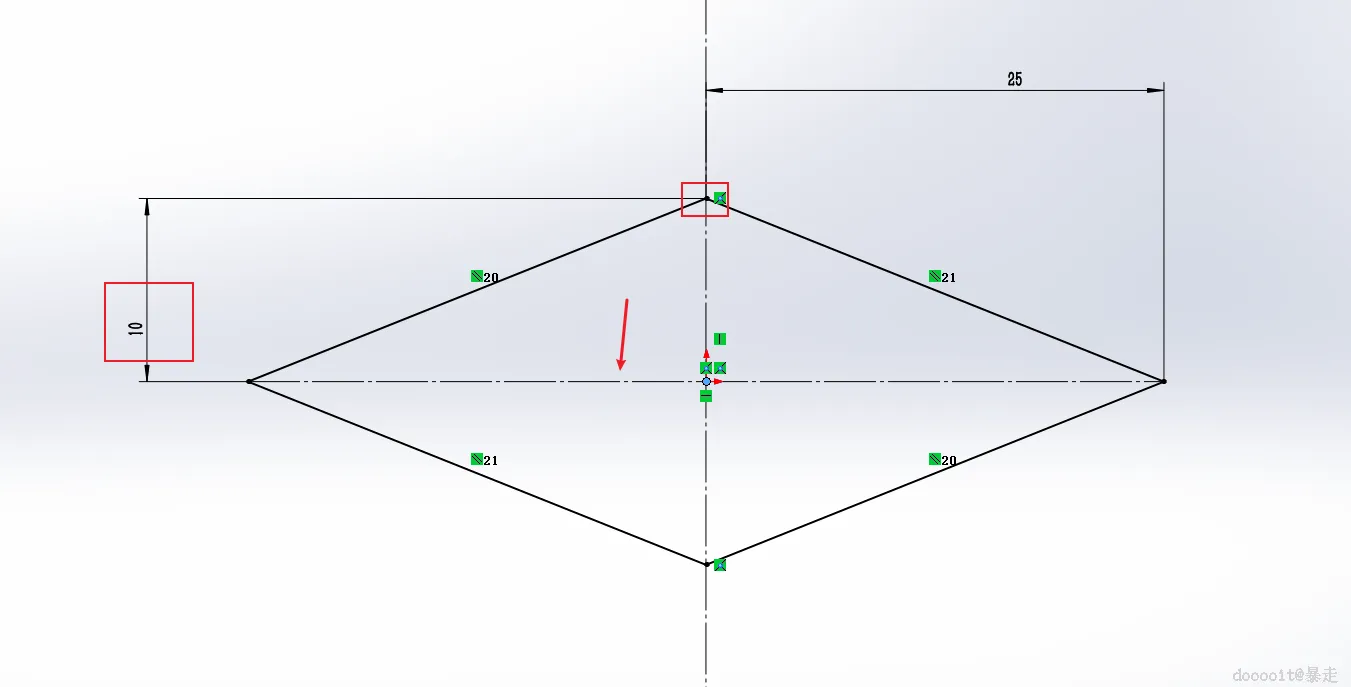

平行四边形的一边标注尺寸，将其长度设置为25mm。此外，还需特别注意平行四边形顶点到中心点的距离，应调整至10mm。

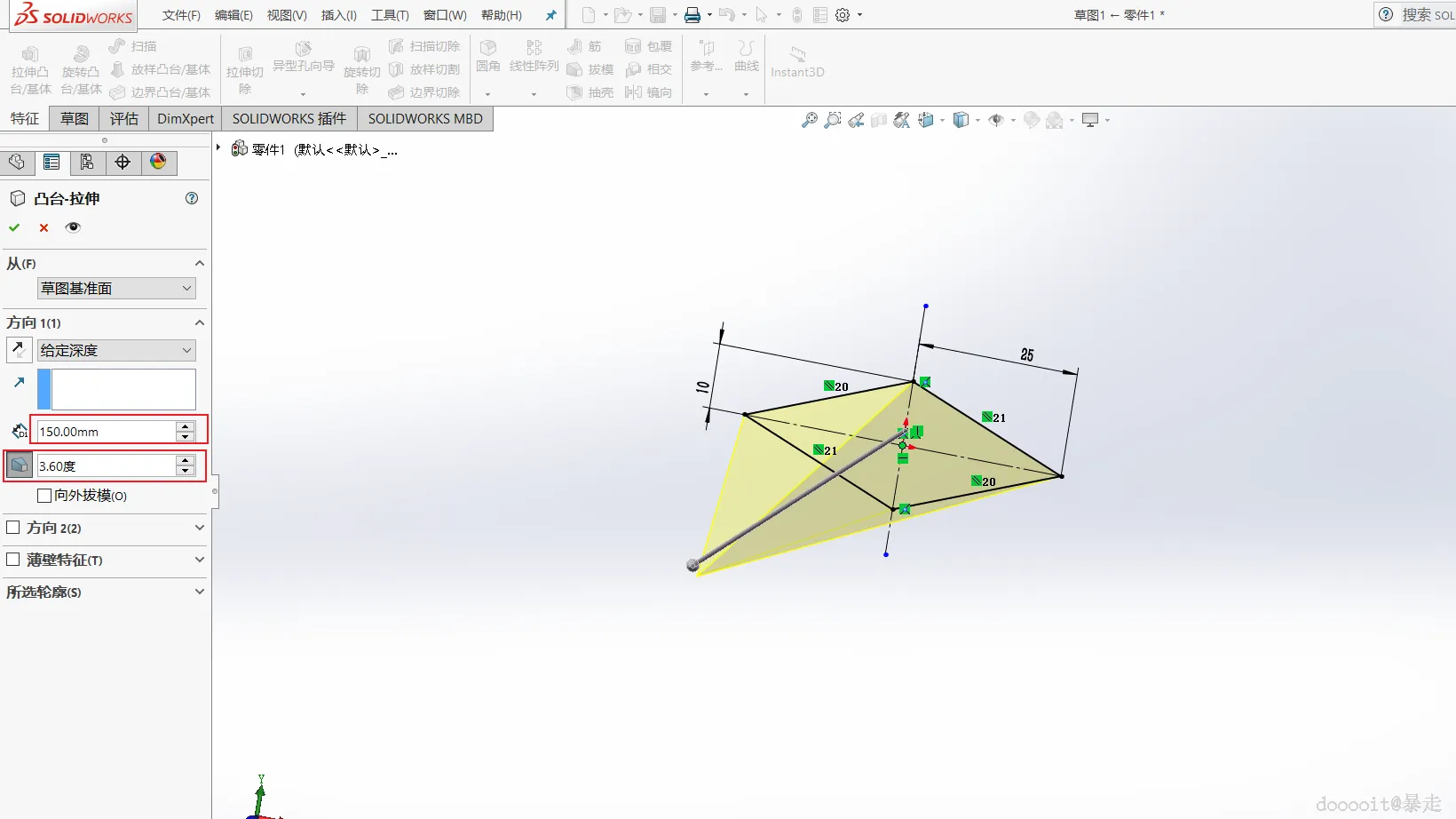

选取刚刚画好的横截面进行拉伸凸台基体,设置拉伸参数,拉伸的长度为150mm,拔模角度设定为3.6°。拔模角度用于创建一个逐渐变宽或者变窄的效果。

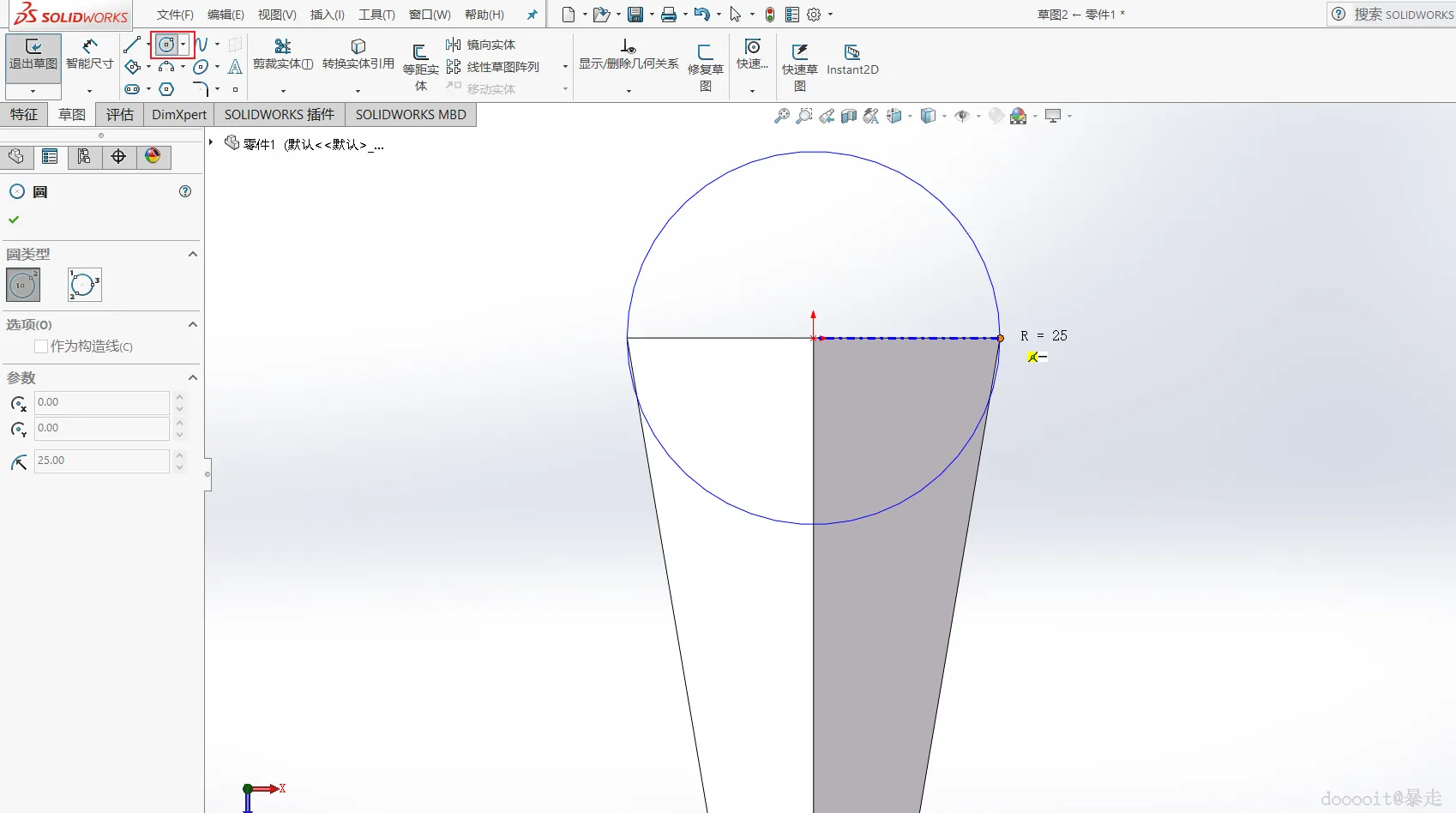

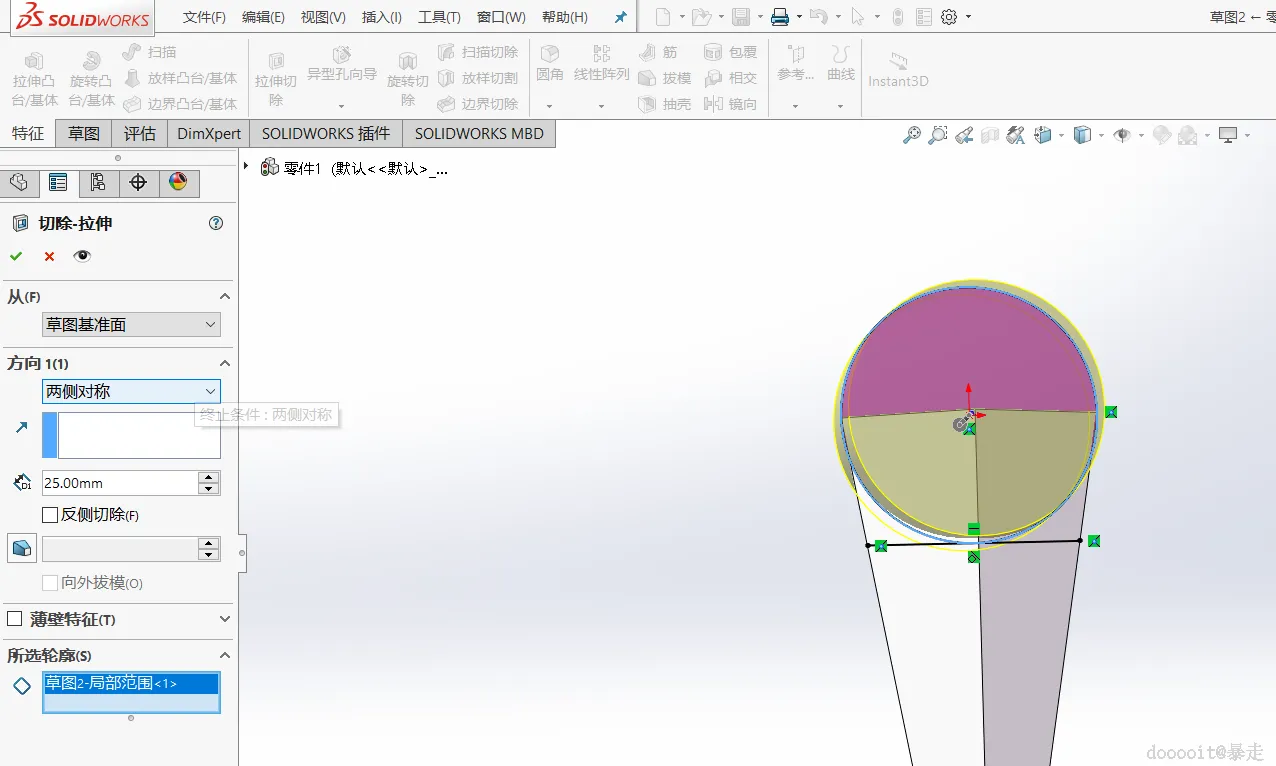

进行上视基准面草图绘制。接下来，使用圆工具精确地在原点处绘制一个直径为50mm的圆形。完成圆形草图绘制后，进入特征选项卡，寻找并选择“拉伸切除”功能。此步骤旨在通过移除材料来创建所需的形状或空洞。

设置拉伸切除参数：

1. 方向：拉伸方向设置为“两侧对称”。
2. 深度：设定切除深度为20mm。

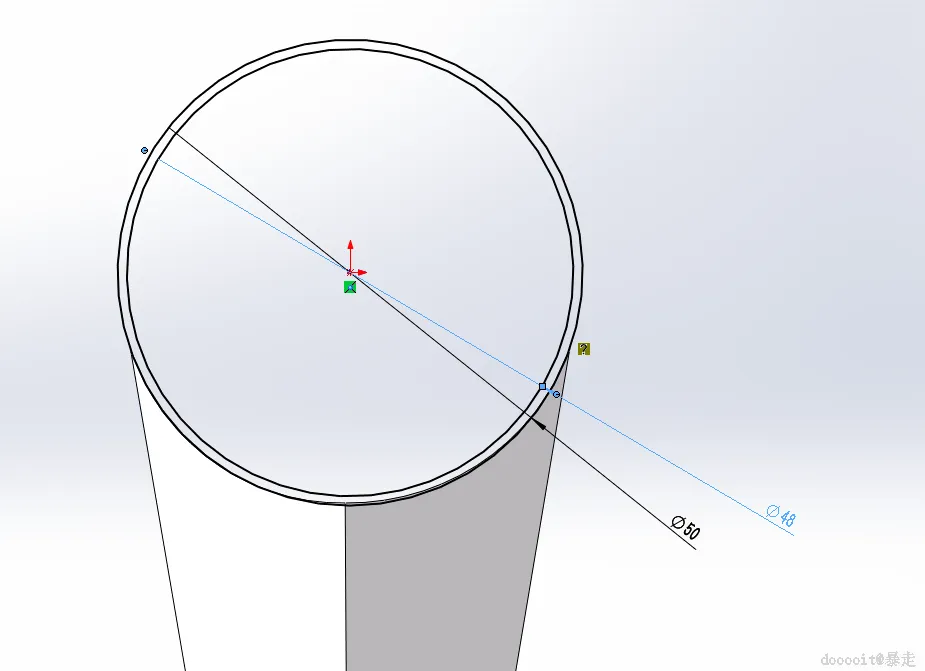

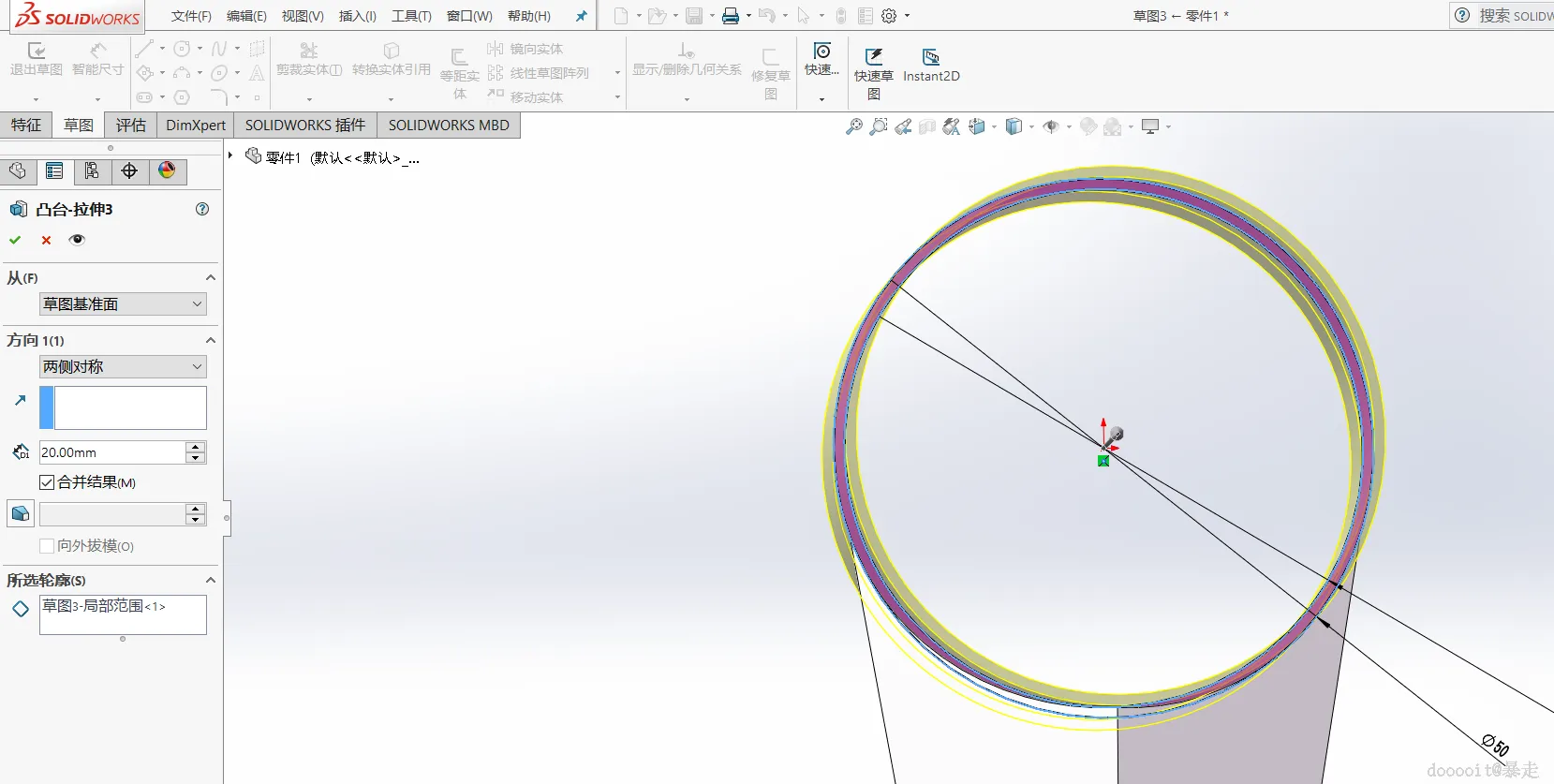

继续对上视基准面进行草图绘制。在原点部分画两个圆,第一个圆的大小为50mm,第二个圆的大小为48mm。完成后,进行拉伸凸台集体:

1. 方向: 拉伸方向设置为“两侧对称”。
2. 深度: 拉伸宽度为2mm。并进行合并结果

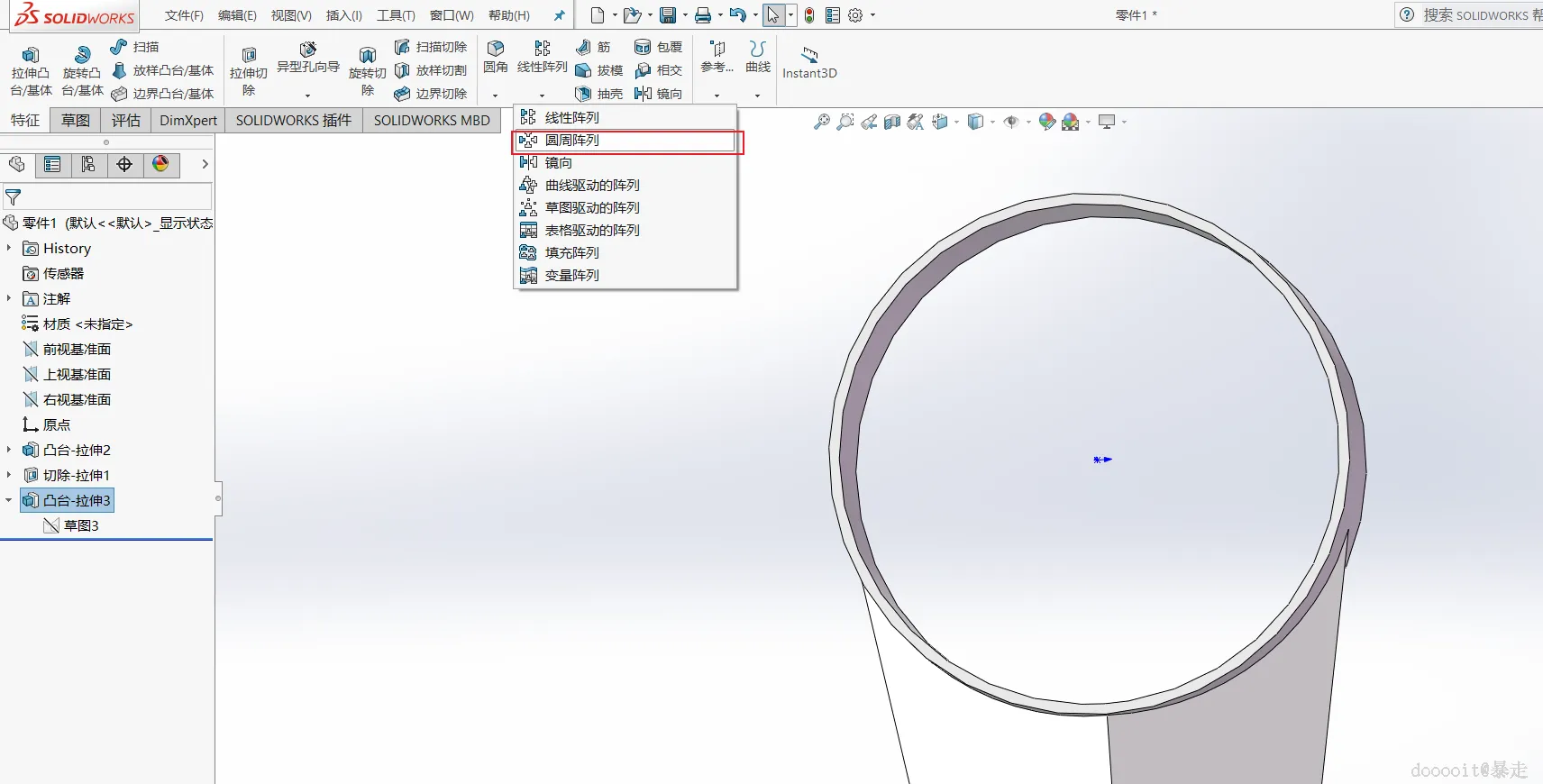

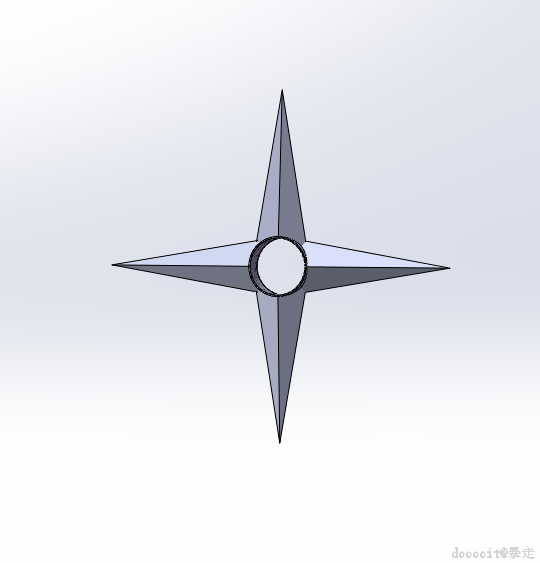

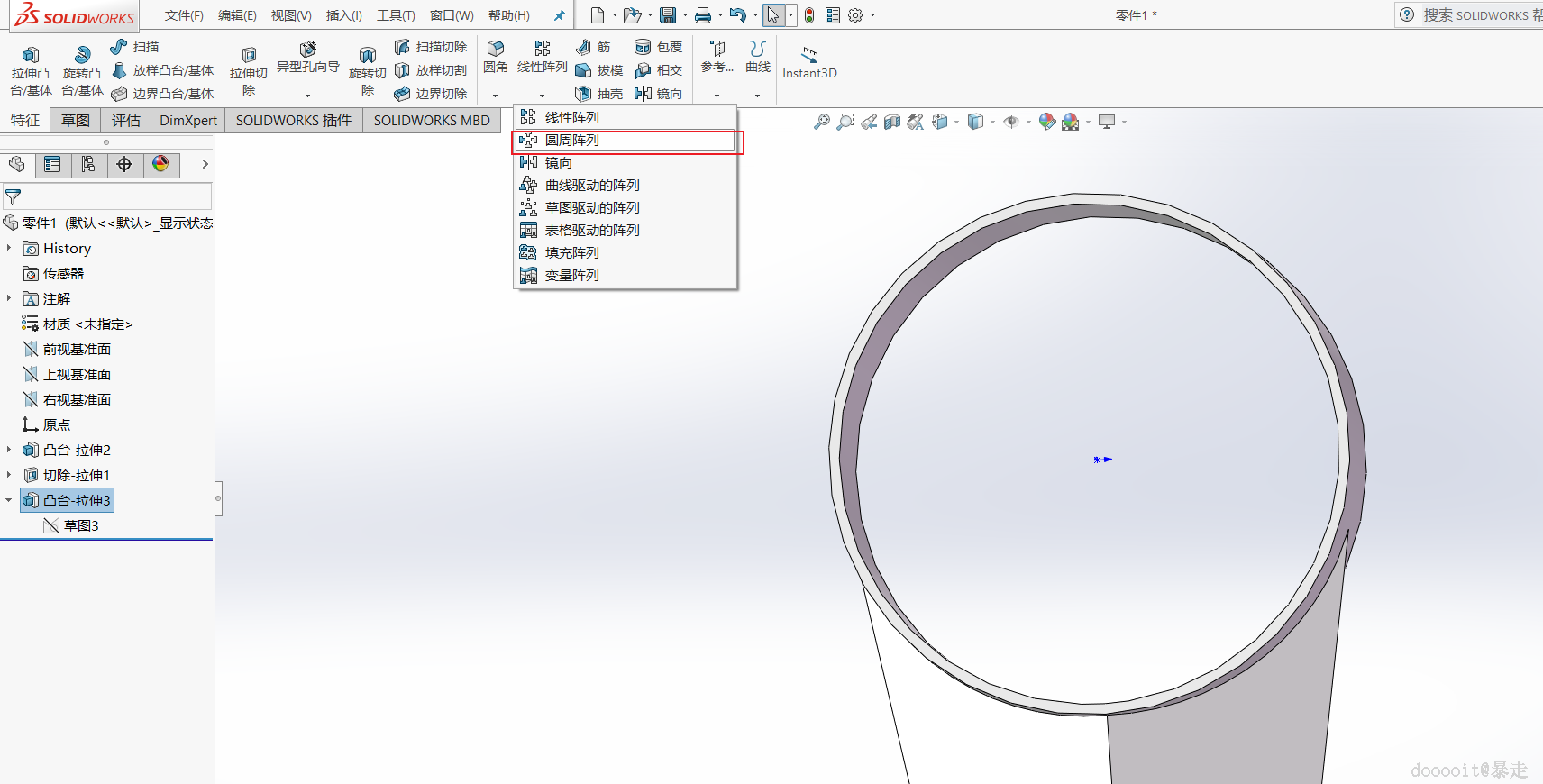

在特征中找到线性阵列,点击线性阵列选择子菜单中的圆周阵列。

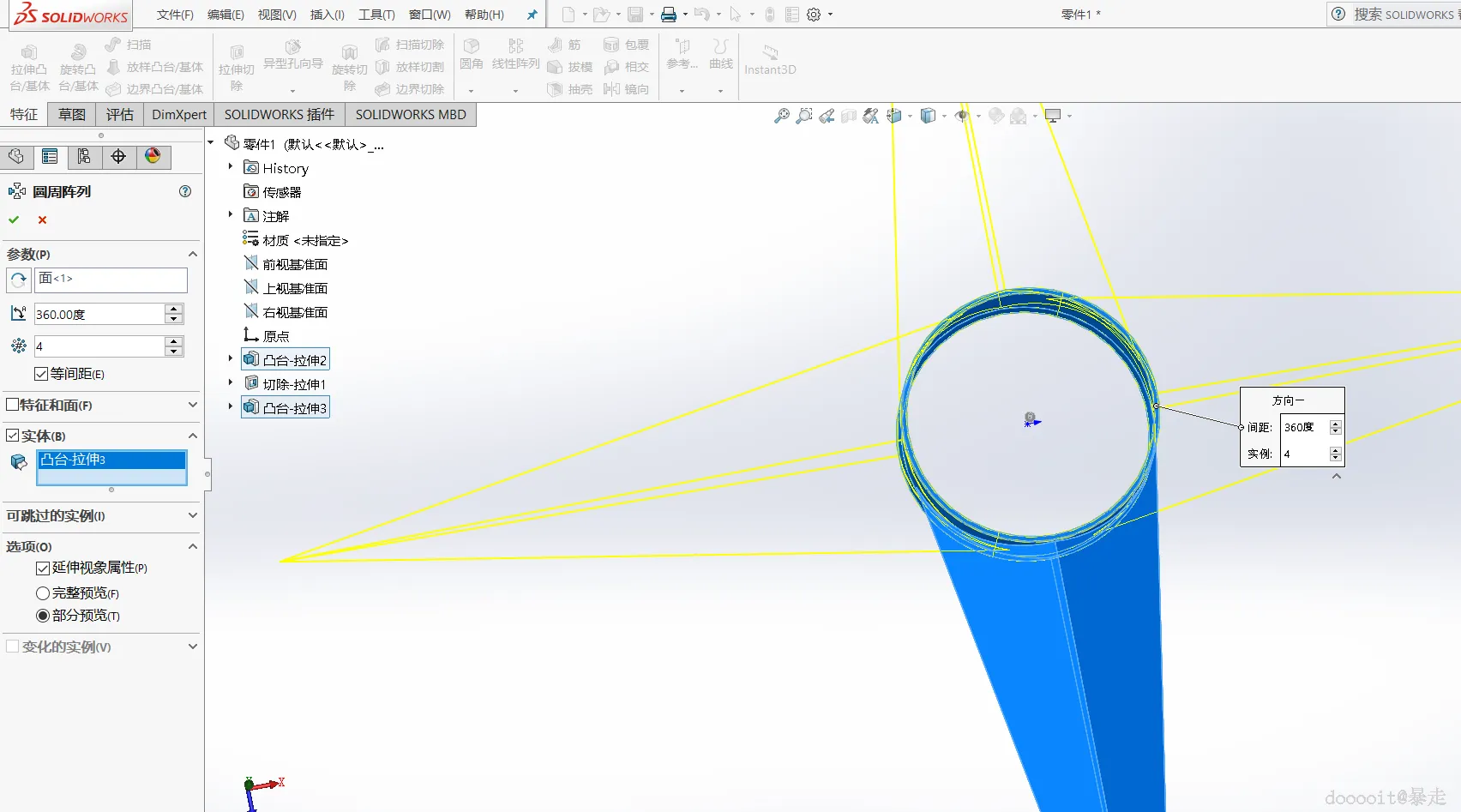

参数设置:

1. 参考面: 参考面设置为圆环
2. 阵列个数: 4个
