如何使用Arduino Nano点亮OLED显示屏（一）：Hello word!

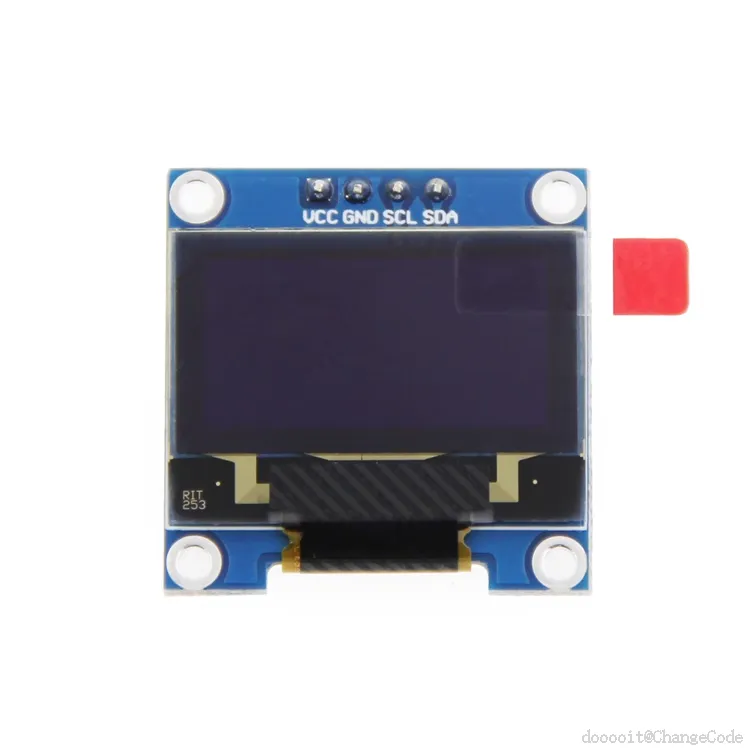

1. 四脚接口
2. 引脚功能：
3. GND：逻辑电路接地；
4. VDD：逻辑电源（3.3V或5V兼容）；
5. SCL：I2C时钟线；
6. SDA：I2C数据线。
7. 设备地址：默认I2C从地址为0x3C（SA0=0时），部分模块可能为0x3D（SA0=1时）。
8. 硬件规格
9. 分辨率：128×64像素，显示区域21.74×10.864 mm；
10. 点间距：0.17×0.17 mm；
11. 功耗：正常显示时约20-28mA，休眠时为微安级；
12. 工作温度：-20℃~70℃。

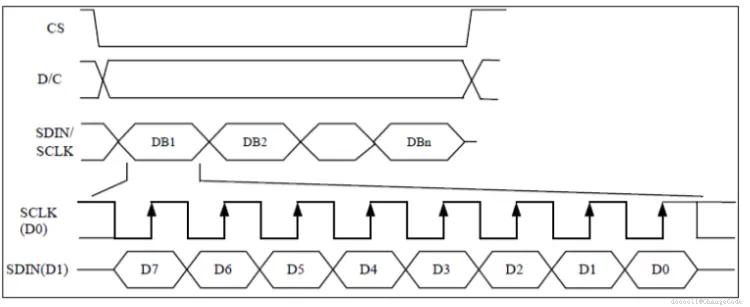

1. I2C通信时序
2. 命令与数据区分：
3. 写命令时，首字节为0x00，后跟命令字节；
4. 写数据时，首字节为0x40，后跟数据字节。
5. 数据帧格式：起始信号→从机地址→控制字节（命令/数据标识）→数据内容→停止信号。
6. 显存管理
7. GRAM结构：显存分为8页（每页8行），每页128字节，对应屏幕的128列×8行；
8. 地址模式：
9. 页模式：逐列写入，列地址自动递增，换页需手动设置；
10. 水平/垂直模式：自动换行或换列。
11. 坐标设置：通过0xB0~B7设置页地址，0x00~0x0F和0x10~0x1F分别设置列地址的低/高位8

1. 初始化流程
2. 关闭显示（0xAE）；
3. 设置对比度（0x81 + 对比度值）；
4. 设置显示起始行（0x40）；
5. 配置扫描方向、复用比率、预充电周期等。

1. 显示控制
2. 清屏：填充显存为0；
3. 字符显示：通过预取字模数据逐列写入（如6×8 ASCII或16×16汉字）；
4. 图形绘制：通过操作显存实现点、线、圆等基本图形。

对于本教程，我们将使用带有SSD1306控制器的128x64 OLED显示屏，以及Arduino Nano。

所需材料：

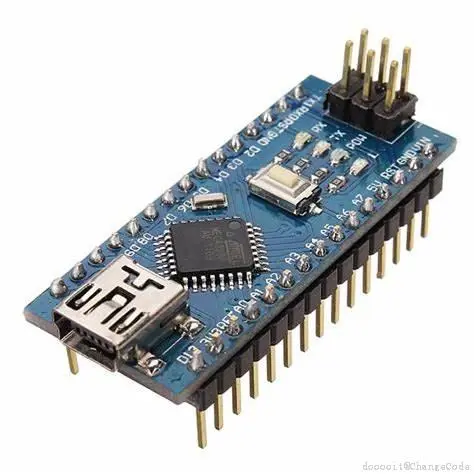

1. Arduino Nano
2. SSD1306驱动的OLED显示屏（128x64）

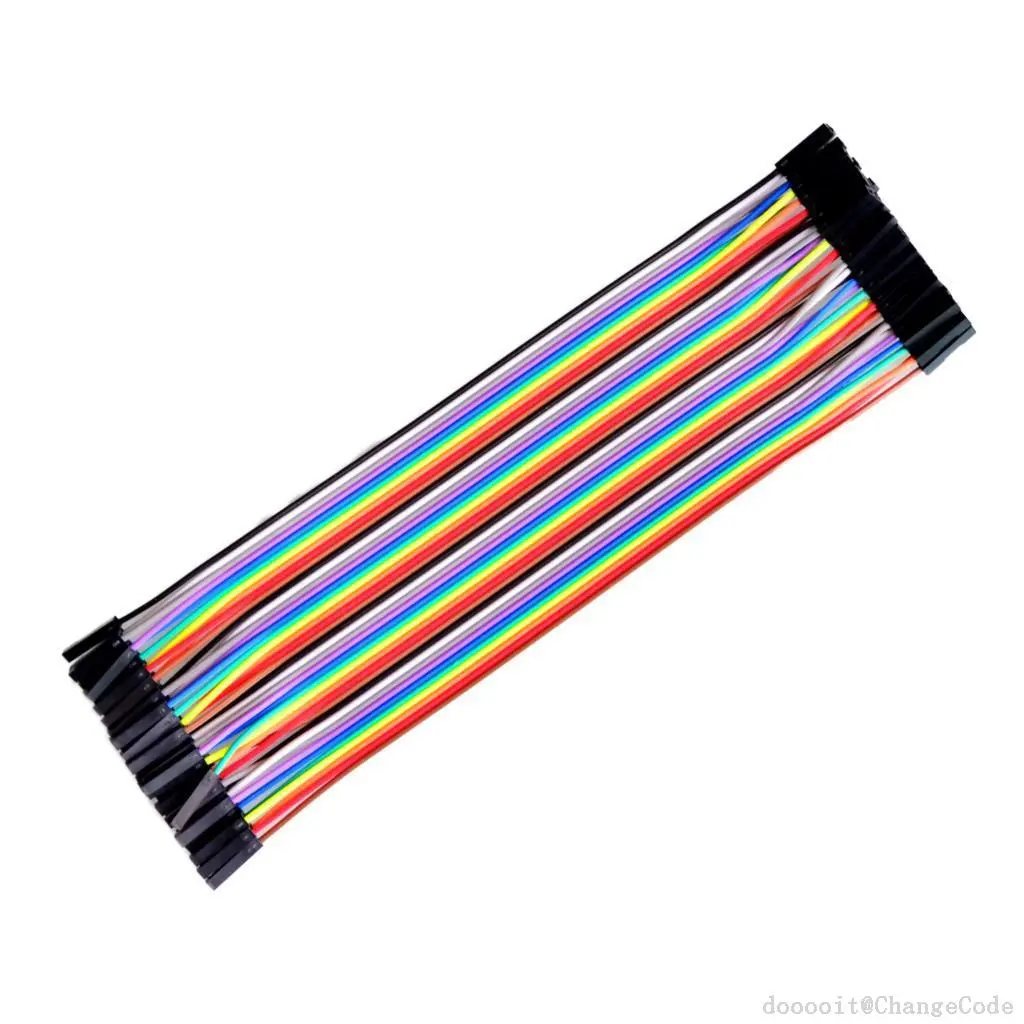

3. 杜邦线若干
4. 面包板（可选）

接线图：

1. 安装库文件：通过Arduino IDE的库管理器搜索并安装Adafruit SSD1306和Adafruit GFX库。

1. 检查物理连接：确保所有连线正确无误。

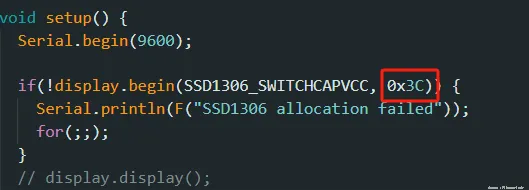

2. 确认I2C地址：大多数情况下是0x3C或0x3D，可以通过I2C扫描工具来检测具体地址。
3. 调整显示内容：根据需要修改代码中的显示内容、字体大小等参数。

1. 打开Arduino IDE。

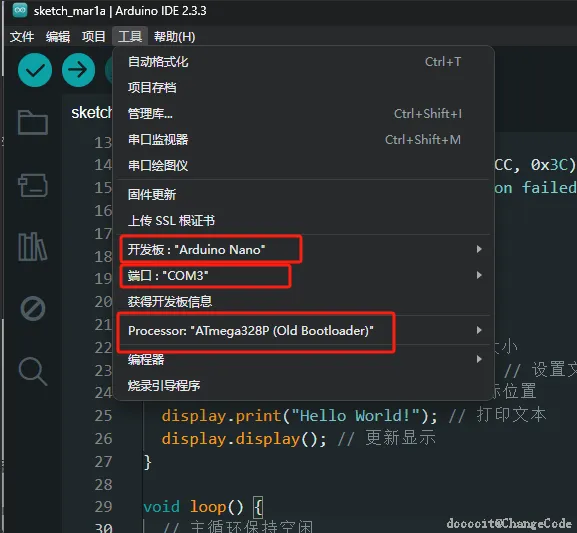

2. 通过菜单栏选择工具 > 开发板 > Arduino Nano来设置你的开发板类型。
3. 由于市场上存在不同版本的Arduino Nano，它们可能使用不同的微控制器（如ATmega168或ATmega328）。因此，你需要根据你的板子选择正确的处理器：
4. 选择工具 > 处理器 > ATmega328P (Old Bootloader)如果你使用的是较旧版本的Nano。
5. 或者选择工具 > 处理器 > ATmega328P对于新版本的Nano。
6. 连接Arduino Nano后，在Arduino IDE中选择工具 > 端口，然后选择与Arduino Nano对应的串行端口。通常情况下，它会被标记为类似COM3（Windows）或者/dev/ttyUSB0（Linux/macOS）的形式。

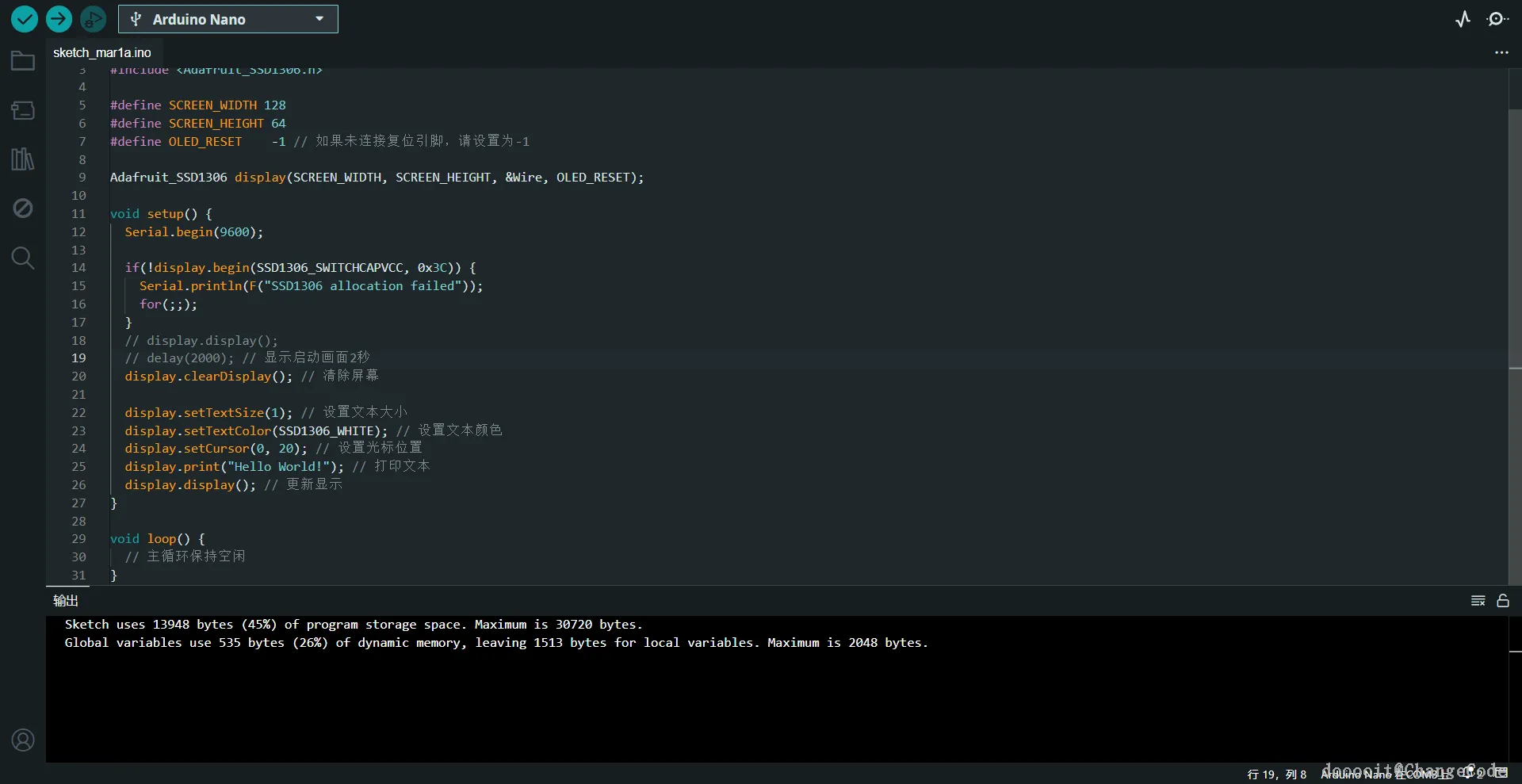

7. 上传代码

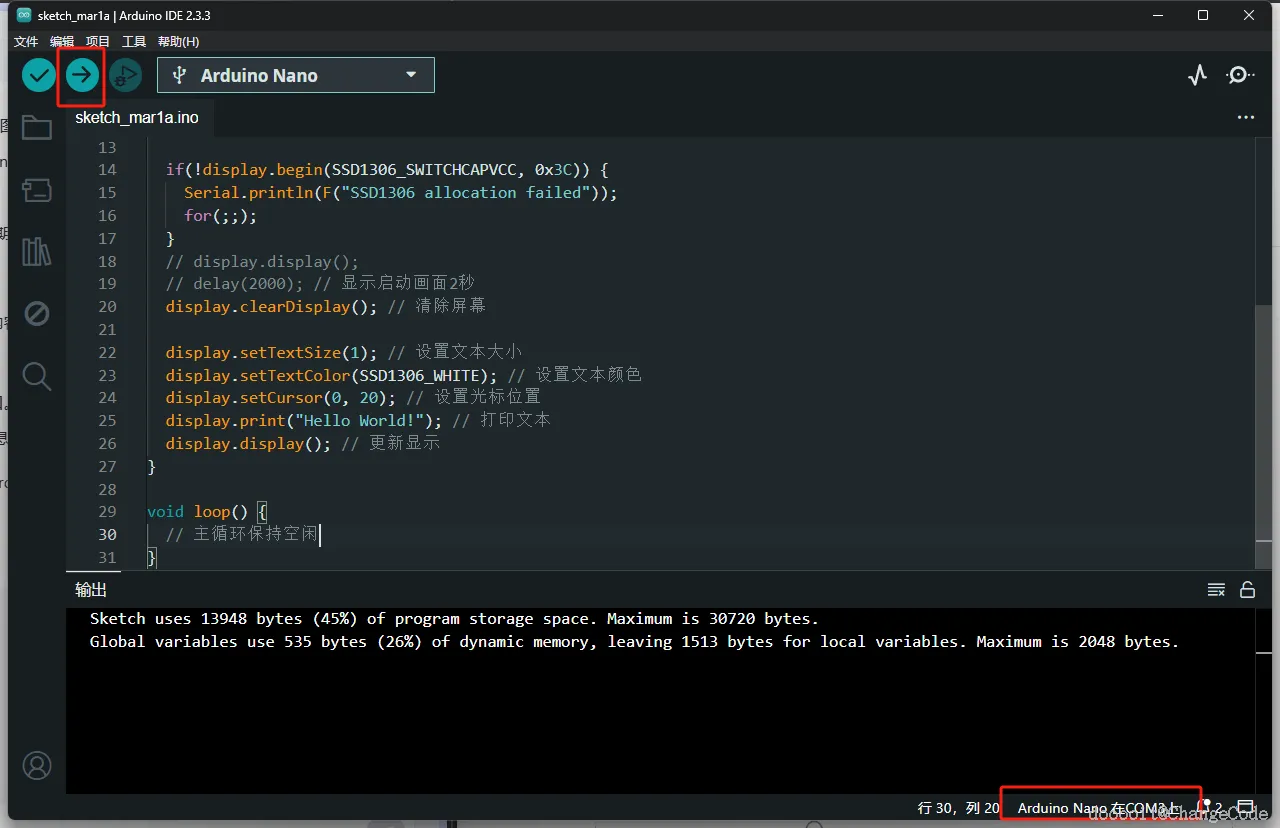

8. 当确认代码无误后，点击“上传”按钮（右箭头图标）。
9. Arduino IDE将会编译代码并将它上传到Arduino Nano。
10. 在上传过程中，你会看到TX和RX LED灯闪烁，表示数据正在传输。

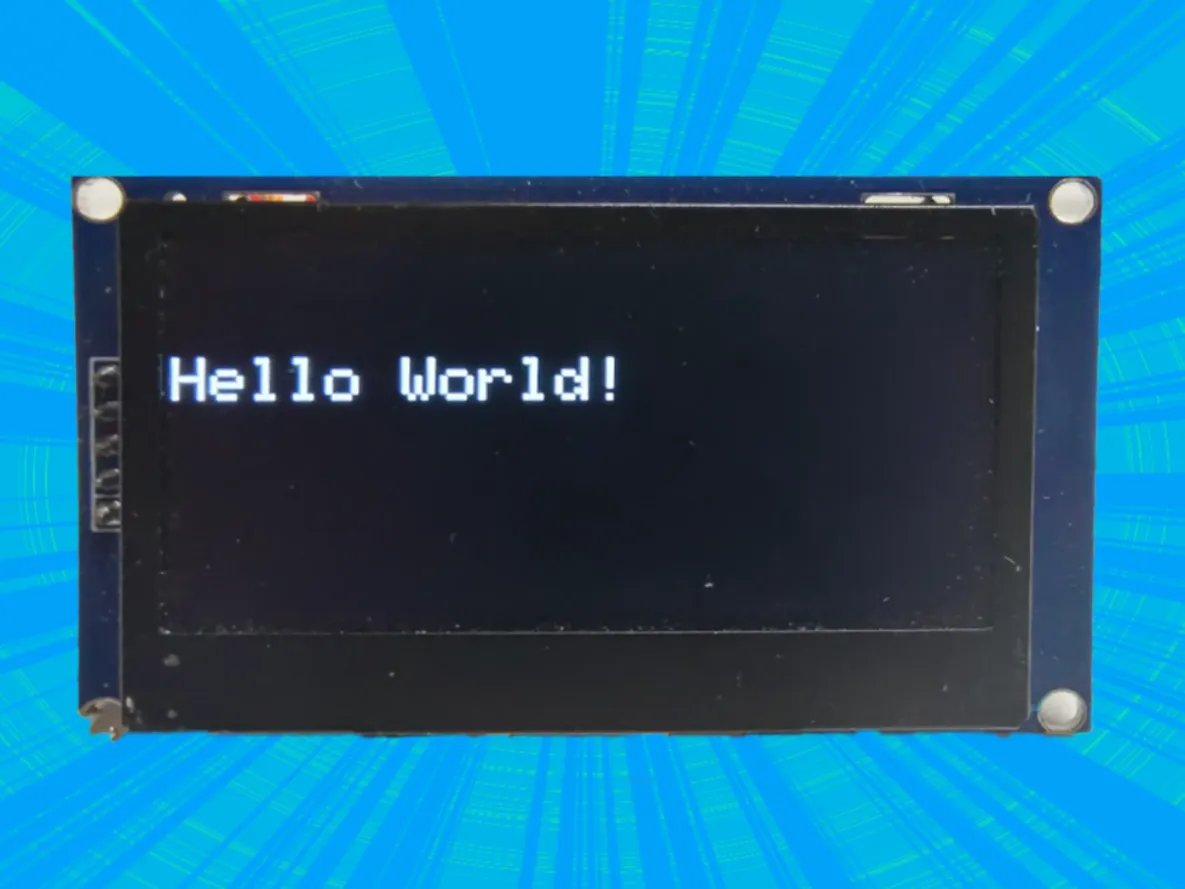

11. 成功上传后，你应该能在OLED屏幕上看到预期的结果。
